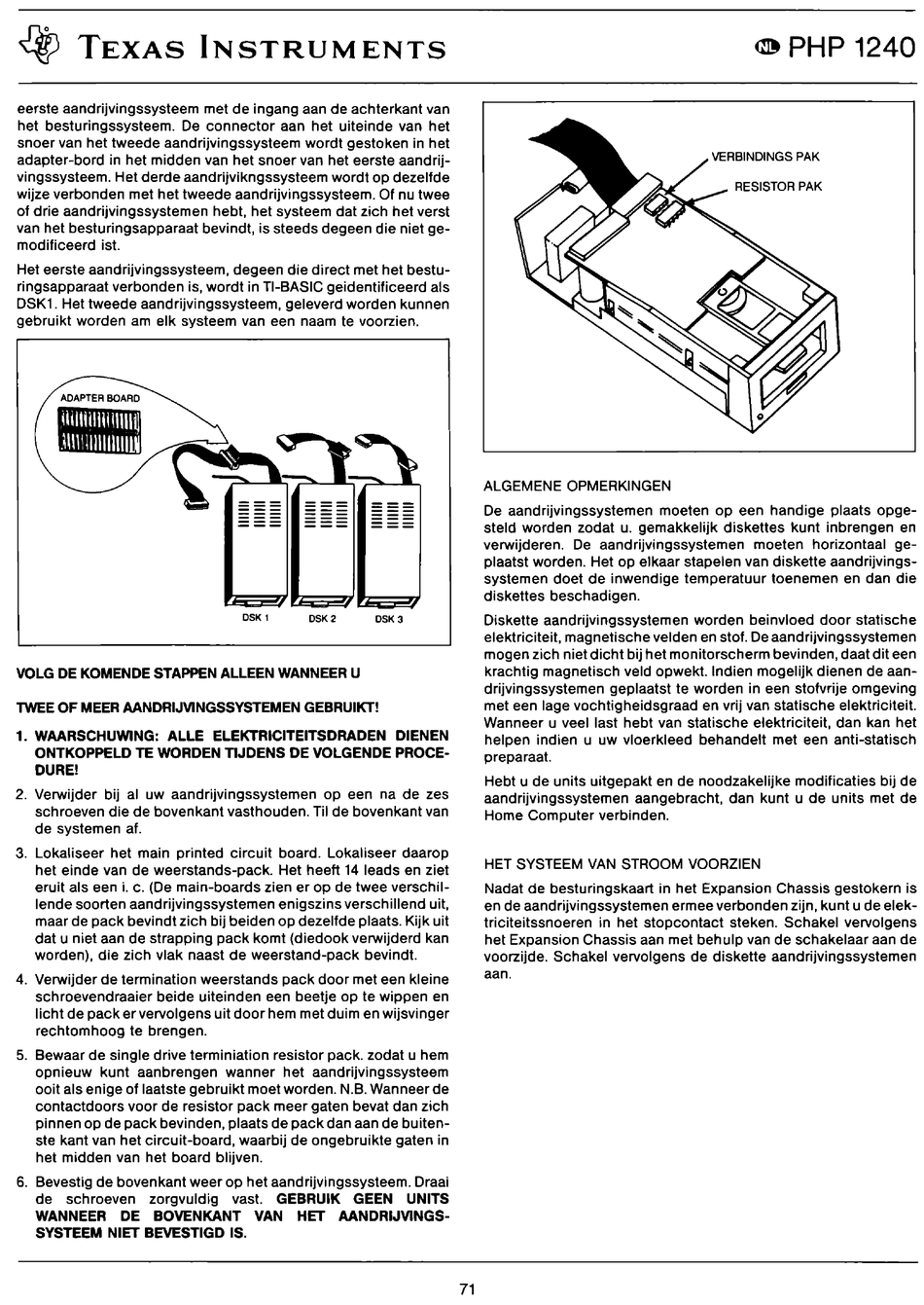

TEXAS INSTRUMENTS
eerste aandrijvingssysteem m et de ingang aan de achterkant van
het besturingssysteem. De connector aan het uiteinde van het
snoer van het tweede aandrijvingssysteem wordt gestoken in h et
adapter-bord in h et midden van het snoer van het eerste aandrij-
vingssysteem. H et derde aandrijvikngssysteem word! op dezelfde
wijze verbonden m et h et tweede aandrijvingssysteem. Of nu twee
of drie aandrijvingssystemen hebt, het systeem dal zich h et versi
van het besturingsapparaat bevindt, is steeds degeen die niet ge-
modificeerd ist.
Het eerste aandrijvingssysteem, degeen die direct mel h et bestu-
ringsapparaat verbonden is, wordt in TI-BASIC geidentificeerd als
DSK1. Het tweede aandrijvingssysteem, geleverd worden kunnen
gebruikt worden am elk systeem van een naam te voorzien.
DSK 1 OSK2
DSK 3
VOLG DE KOMENDE STAPPEN ALLEEN WANNEER U
TWEE OF MEER AANDRIJVINGSSYSTEMEN GEBRUIKT!
1. WAARSCHUWING: ALLE ELEKTRICITEITSDRADEN DIENEN
ONTKOPPELD TE WORDEN TIJDENS DE VOLGENDE PROCE-
DURE!
2. Verwijder bij al uw aandrijvingssystemen op een na de zes
schroeven diede bovenkant vasthouden. Ti l de bovenkant van
de systemen af.
3. Lokaliseer het main printed circuii board. Lokaliseer daarop
het einde van de weerstands-pack. Het heett 14 leads en ziet
eruit als een i. c. (De main-boards zien er op de twee verschil-
lende soorten aandrijvingssystemen enigszins verschillend uit,
maar de pack bevi n d t zich bij beiden o p dezelfde plaats. Kijk uit
dal u niet aan de strapping pack komt (diedook verwijderd kan
worden), die zich vlak naast de weerstand-pack bevindt.
4. Verwijder de termination weerstands pack door mel een kleine
schroevendraaier beide uiteinden een beetje op te wippen en
licht de pack er vervolgens uit door hem m et duim e n wijsvinger
rechtomhoog te brengen.
5. Bewaar de single drive terminiation resister pack. zodat u hem
opnieuw kunt aanbrengen wanner het aandrijvingssysteem
ooit als enige of laatste gebruikt moet worden. N.B. Wanneer de
contactdoors voor de resistor pack meer gale n beva! d an zich
pinnen op de pack bevinden, plaats de pack d an aan de buiten-
ste kant van h et circuit-board, waarbij de ongebruikte gaten in
het midden van het board blijven.
6. Bevestig de bovenkant weer op h et aandrijvingssysteem. Draai
de schroeven zorgvuldig vasi. GEBRUIK GEEN UNITS
WANNEER DE BOVENKANT VAN HET AANDRIJVINGS-
SYSTEEM NIET BEVESTIGD 15.
71
~ PHP 1240
RESISTOR PAK
ALGEMENE OPMERKINGEN
De aandrijvingssystemen moeten op een handige plaats opge-
steld worden zodat u. gemakkelijk diskettes kunt inbrengen en
verwijderen. De aandrijvingssystemen moeten horizontaal ge-
plaatst worden. Het op elkaar stapelen van diskette aandrijvings-
systemen doet de inwendige temperatuur toenemen en dan die
diskettes beschadigen.
Diskette aandrijvingssystemen worden beinvloed door statische
elektriciteit, magnetische velden e n stof. De aandrijvingssystemen
mogen zich n i et dicht bij h et monitorscherm bevinden, daat dii een
krachtig magnelisch veld opwekt. lndien mogelijk dienen de aan-
drijvingssystemen geplaatst te worden in een stofvrije omgeving
mel een lage vochtigheidsgraad en vrij van statische elektriciteit.
Wanneer u veel last hebt van statische elektriciteit, dan kan het
helpen indien u uw vloerkleed behandelt mel een anti-statisch
preparaat.
Hebt u de units uitgepakt en de noodzakelijke modificaties bij de
aandrijvingssystemen aangebracht. dan kunt u de units mel de
Home Computer verbinden.
HET SYSTEEM VAN STROOM VOORZIEN
Nadat de besturingskaart in het Expansion Chassis gestokern is
e n de aandrijvingssystemen ermee verbonden zijn, kunt u de elek-
triciteitssnoeren in het stopcontact steken. Schakel vervolgens
het Expansion Chassis aan mel behulp van de schakelaar aan de
voorzijde. Schakel vervolgens de diskette aandrijvingssystemen
aan.
