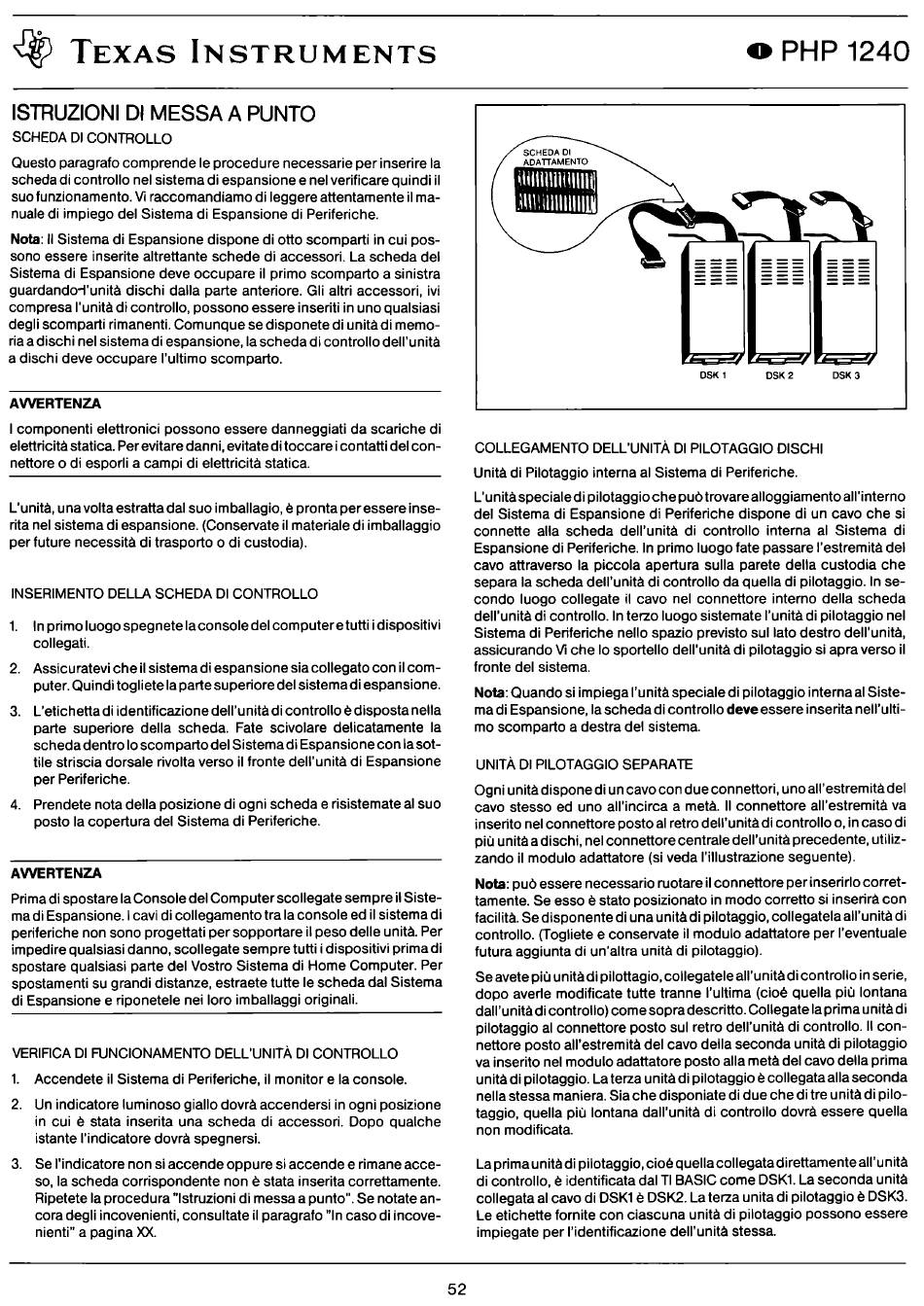

ISTRUZIONI DI MESSA A PUNTO
SCHEDA DI CONTROLLO
Questo paragrafo comprende le procedure necessarie per inserire la
scheda di controllo nel sistema di espansione e nel verificare quindi il
suo funzionamento. Vi raccomandiamo di leggere attentamente il ma-
nuale di impiego del Sistema di Espansione di Periferiche.
Nota: Il Sistema di Espansione dispone di otto scomparti in cui pos-
sono essere inserite altrettante schede di accessori. La scheda del
Sistema di Espansione deve occupare il primo scomparto a sinistra
guardando-l'unità dischi dalla parte anteriore. Gli altri accessori, ivi
compresa l'unità di controllo, possono essere inseriti in uno qualsiasi
degli scomparti rimanenti. Comunque se disponete di unità di memo-
ria a dischi nel sistema di espansione, la scheda di controllo dell'unità
a dischi deve occupare l'ultimo scomparto.
AWERTENZA
l componenti elettronici possono essere danneggiati da scariche di
elettricità stati ca. Per evitare danni, evitate di toccare i contatti del con-
nettore o di esporli a campi di elettricità statica.
L'unità, una volta estratta dal suo imballagio, è pronta per essere inse-
rita nel sistema di espansione. (Conservate il materiale di imballaggio
per future necessità di trasporto o di custodia).
INSERIMENTO DELLA SCHEDA DI CONTROLLO
1. In primo luogo spegnete la console del computer e tutti i dispositivi
collegati.
2. Assicuratevi che il sistema di espansione sia collegato con il com-
puter. Quindi togliete la parte superiore del sistema di espansione.
3. L'etichetta di identificazione dell'unità di controllo è disposta nella
parte superiore della scheda. Fate scivolare delicatamente la
scheda dentro lo scomparto del Sistema di Espansione con la sot-
tile striscia dorsale rivolta verso il fronte dell'unità di Espansione
per Periferiche.
4. Prendete nota della posizione di ogni scheda e risistemate al suo
posto la copertura del Sistema di Periferiche.
AWERTENZA
Prima di spostare la Console del Computer sco !legate sempre il Siste-
ma di Espansione. l cavi di collegamento tra la console ed il sistema di
periferiche non sono progettati per sopportare il peso delle unità. Per
impedire qualsiasi danno, sco !legate sempre tutti i dispositivi prima di
spostare qualsiasi parte del Vostro Sistema di Home Computer. Per
spostamenti su grandi distanze, estraete tutte le scheda dal Sistema
di Espansione e riponetele nei loro imballaggi originali.
VERIFICA DI FUNCIONAMENTO DELL'UNITÀ DI CONTROLLO
1. Accendete il Sistema di Periferiche, il monitor e la console.
2. Un indicatore luminoso giallo dovrà accendersi in ogni posizione
in cui è stata inserita una scheda di accessori. Dopo qualche
istante l'indicatore dovrà spegnersi.
3. Se l'indicatore non si accende oppure si accende e rimane acce-
so, la scheda corrispondente non è stata inserita correttamente.
Ripetete la procedura "Istruzioni di messa a punto". Se notate an-
cora degli incovenienti, consultate il paragrafo "In caso di incove-
nienti" a pagina XX.
52
o
PHP 1240
DSK 1 DSK 2 DSK 3
COLLEGAMENTO DELL'UNITÀ DI PILOTAGGIO DISCHI
Unità di Pilotaggio interna al Sistema di Periferiche.
L'unità speciale di pilotaggio che può trovare alloggiamento all'interno
del Sistema di Espansione di Periferiche dispone di un cavo che si
connette alla scheda dell'unità di controllo interna al Sistema di
Espansione di Periferiche. In primo luogo fate passare l'estremità del
cavo attraverso la piccola apertura sulla parete della custodia che
separa la scheda dell'unità di controllo da quella di pilotaggio. In se-
condo luogo collegate il cavo nel connettore interno della scheda
dell'unità di controllo. In terzo luogo sistemate l'unità di pilotaggio nel
Sistema di Periferiche nello spazio previsto sul lato destro dell'unità,
assicurando Vi che lo sportello dell'unità di pilotaggio si apra verso il
fronte del sistema.
Nota: Quando si impiega l'unità speciale di pilotaggio interna al Siste-
ma di Espansione, la scheda di controllo deve essere inserita nell'ulti-
mo scomparto a destra del sistema.
UNITÀ DI PILOTAGGIO SEPARATE
Ogni unità dispone di un cavo con due connettori, uno all'estremità del
cavo stesso ed uno all'incirca a metà. Il connettore all'estremità va
inserito nel connettore posto al retro dell'unità di controllo o, in caso di
più unità a dischi, nel connettore centrale dell'unità precedente, utiliz-
zando il modulo adattatore (si veda l'illustrazione seguente).
Nota: può essere necessario ruotare il connettore per inserirlo corret-
tamente. Se esso è stato posizionato in modo corretto si inserirà con
facilità. Se disponente di una unità di pilotaggio, collegatela all'unità di
controllo. (Togliete e conservate il modulo adattatore per l'eventuale
futura aggiunta di un'altra unità di pilotaggio).
Se avete più unità di pilottagio, collegatele all'unità di controllo in serie,
dopo averle modificate tutte tranne l'ultima (cioè quella più lontana
dall'unità di controllo) come sopra descritto. Collegate la prima unità di
pilotaggio al connettore posto sul retro dell'unità di controllo. Il con-
nettore posto all'estremità del cavo della seconda unità di pilotaggio
va inserito nel modulo adattatore posto alla metà del cavo della prima
unità di pilotaggio. La terza unità di pilotaggio è collegata alla seconda
nella stessa maniera. Sia che disponiate di due che di tre unità di p ilo-
taggia, quella più lontana dall'unità di controllo dovrà essere quella
non modificata.
La prima unità di pilotaggio, cioè quella collegata direttamente all'unità
di controllo, è identificata dal TI BASIC come DSK1. La seconda unità
collegata al cavo di DSK1 è DSK2. La terza unita di pilotaggio è DSK3.
Le etichette fornite con ciascuna unità di pilotaggio possono essere
impiegate per l'identificazione dell'unità stessa.
