2 Une lumière devrait s'allumerà l'endroit où vous avez insèré la
Carte-contrOieur. Chaque fois que l'ordinateur accède à une
carte, la lampe correspondante s'allume. Remarquez que
l'intensité et la durée de la lumière varient e n fonction de l'opé-
ration exécutée par la système.
3 Si la lumière ne s'allume pas, il se peut que la carte correspon-
dante ne soit pas correctement insérée. Répéter la séquence
"lnstructions de mise en service". Si vous avez encore des dif-
ficultés, voir le paragraphe "En cas de difficultés".

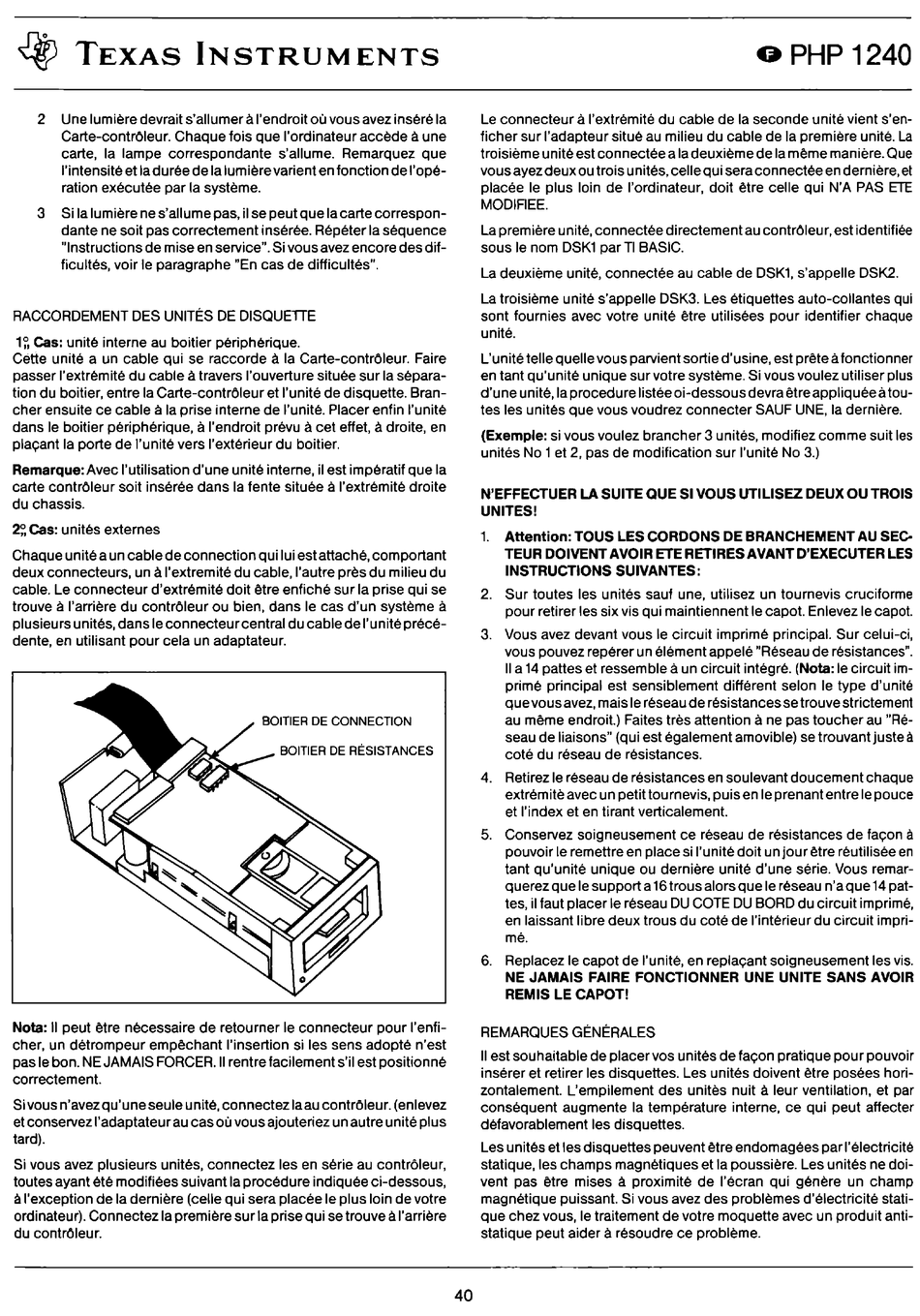

RACCORDEMENT DES UNITÉS DE DISQUETTE
1~,
Cas: unité interne au boitier périphérique.
Cette unité a un cable qui se raccorde à la Carte-contrOieur. Faire
passer l'extrémité du cable à travers l'ouverture située sur la sépara-
tion du boitier, entre la Carte-contrOieur et l'unité de disquette. Bran-
cher ensuite ce cable à la p rise interne de l'unité. Piacer enfin l'unité
dans le boitier périphérique, à l'endroit prévu à cet effet, à droite, en
plaçant la porte de l'unité vers l'extérieur du boitier.
Remarque: Avec l'utilisation d'une unité interne, il est impératif que la
carte contrOieur soit insérée dans la fente située à l'extrémité droite
du chassis.
Z:
Cas: unités externes
Chaque unité a un cable de connection qui lui est attaché, comportant
deux connecteurs, un à l'extremité du cable,l'autre près du milieu du
cable. Le connecteur d'extrémité doit ètre enfiché sur la p rise qui se
trouve à l'arrière du contrOieur ou bien, dans le cas d'un système à
plusieurs unités, dans le connecteurcentral du cab le de l'unité précé-
dente, en utilisant pour cela un adaptateur.
BOITIER DE CONNECTION
BOITIER DE RÉSISTANCES
Nota: Il peut ètre nécessaire de retourner le connecteur pour l'enfi-
cher, un détrompeur empèchant l'insertion si les sens adopté n'est
pas le bo n. NE JAMAIS FORCER.II rentre facilement s'il est positionné
correctement.
Sivous n'avezqu'uneseule unité, connectez laau contrOieur. (enlevez
et conservez l'adaptateur au cas où vous ajouteriez un autre unité plus
tard).
Si vous avez plusieurs unités, connectez les en série au contrOieur,
toutes ayant été modifiées suivant la procédure indiquée ci-dessous,
à l'exception de la dernière (celle qui sera placée le plus lo in de votre
ordinateur). Connectez la première sur la p rise qui se trouve à l'arrière
du contrOieur.
40
o
PHP 1240
Le connecteur à l'extrémité du cable de la seconde unité vient s'en-
ficher sur l'adapteur situé au milieu du cable de la première unité. La
troisième unité est connectée a ladeuxième de la mème manière. Que
vous ayez deux ou trois unités, celle qui seraconnectée e n dernière, el
placée le plus loin de l'ordinateur, doit ètre celle qui N'A PAS
m
MODIFIEE.
La première unité, connectée directement au contrOieur, est identifiée
sous le nom DSK1 parTI BASIC.
La deuxième unité, connectée au cable de DSK1, s'appelle DSK2.
La troisième unité s'appelle DSK3. Les étiquettes auto-collantes qui
sont fournies avec votre unité ètre utilisées pour identifier chaque
unité.
L'unité telle quelle vous parvient sorti e d'usine, est prète à fonctionner
en tant qu'unité unique sur votre système. Si vous voulez utiliser plus
d'une unité,la procedure listée oi-dessous devra ètreappliquéeà tou-
tes les unités que vous voudrez connecter SAUF UNE, la dernière.
(Exemple: si vous voulez brancher 3 unités, modifiez com me suit les
unités No 1 et 2, pas de modification sur l'unité No 3.)
N'EFFECTUER LA SUITE QUE SI VOUS UTILISEZ DEUX OU TROIS
UNITES!
1. Attention: TOUS LES CORDONS DE BRANCHEMENT AU SEC-
TEUR DOIVENT AVOlA ETE RETIRES AVANT D'EXECUTER LES
INSTRUCTIONS SUIVANTES:
2. Sur toutes les unités sauf une, utilisez un tournevis cruciforme
pour retirer l es six vis qui maintiennent le capot. Enlevez le capot.
3. Vous avez devant vous le circuit imprimé principal. Sur celui-ci,
vous pouvez repérer un élément appelé "Réseau de résistances".
Il a 14 pattes et ressemble à un circuit intégré. (Nota: le circuit im-
primé principal est sensiblement différent selon le type d'unité
que vous avez, mais le réseau de résistances se trouve strictement
au mème endroit.) Faites très attention à ne pas toucher au "Ré-
seau de liaisons" (qui est également amovible) se trouvant juste à
coté du réseau de résistances.
4. Retirez le réseau de résistances e n soulevant doucement chaque
extrémitè avec un petit tournevis, puis e n le prenant entre le pouce
et l'index et en tirant verticalement.
5.
Conservez soigneusement ce réseau de résistances de façon à
pouvoir le remettre en piace si l'unité doit unjour ètre réutilisée en
tant qu'unité unique ou dernière unité d'une série. Vous remar-
querezque le supporta 16trousalorsque le réseau n'aque14 pat-
tes, il faut piacer le réseau DU COTE DU BORO du circuit imprimé,
en laissant libre deux trous du coté de l'intérieur du circuit impri-
mé.
6. Replacez le capot de l'unité, en replaçant soigneusement l es vi s.
NE JAMAIS FAIRE FONCTIONNER UNE UNITE SANS AVOIR
REMIS LE CAPOTI
REMARQUES GÉNÉRALES
Il est souhaitable de piacer vos unités de façon pratique pour pouvoir
insérer et retirer les disquettes. Les unités doivent ètre posées hori-
zontalement. L'empilement des unitès nuit à leur ventilation, et par
conséquent augmente la température interne, ce qui peut affecter
défavorablement les disquettes.
Les unités et l es disquettes peuvent ètre endomagées parl'électricité
statique, l es champs magnétiques et la poussière. Les unités ne doi-
vent pas ètre mises à proximité de l'écran qui génère un champ
magnétique puissant. Si vous avez des problèmes d'électricité stati-
que chez vous, le traitement de votre moquette avec un produit anti-
statique peut aider à résoudre ce problème.
