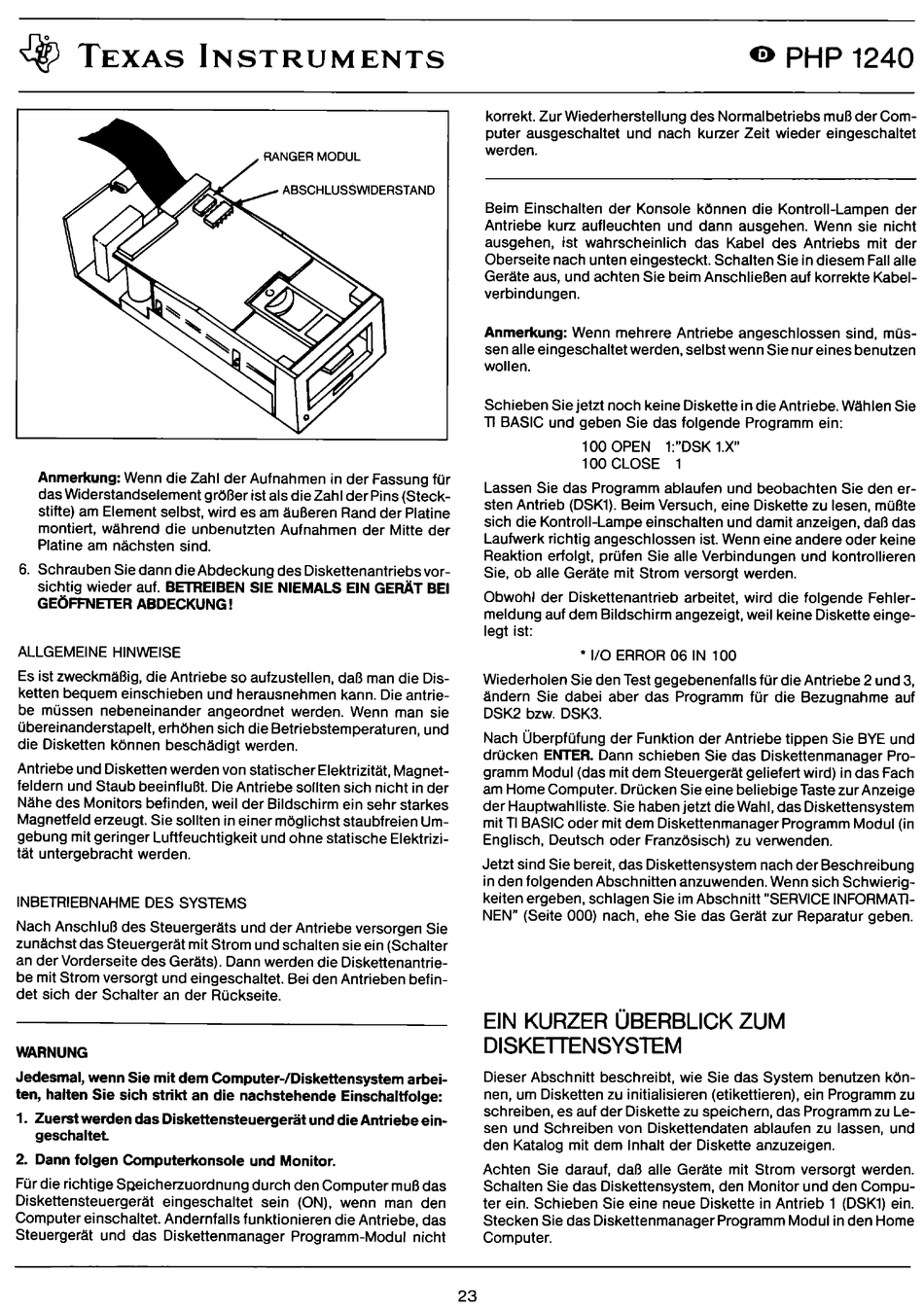

TEXAS INSTRUMENTS
ABSCHLUSSWIDERSTAND
Anmerkung:
Wenn die Zahl der Aufnahmen in der Fassung fur
das Widerstandselement grOBer ist als di e Zahl der Pins (Steck-
stifte) am Element selbst, wird es am auBeren Rand der Plati ne
montiert, wahrend die unbenutzten Aufnahmen der Mitte der
Platine am nachsten sind.
6. Schrauben Sie dann di e Abdeckung des Diskettenantriebs vor-
sichtig wieder auf. BETREIBEN SIE NIEMALS EIN GERAT BEl
GEOFFNETER ABDECKUNG!
ALLGEMEINE HINWEISE
Es ist zweckmaBig, die Antriebe so aufzustellen, daB man die Dis-
ketten bequem einschieben und herausnehmen kann. Die antrie-
be mussen nebeneinander angeordnet werden. Wenn man sie
Obereinanderstapelt, erhOhen si eh di e Betriebstemperaturen, und
die Disketten kOnnen beschadigt werden.
Antriebe und Disketten werden von statischer Elektrizitat, Magnet-
feldern und Staub beeinfluBt. Di e Antriebe sollten sich nicht in der
Nahe des Monitors befinden, weil der Bildschirm ein sehr starkes
Magnetfeld erzeugt. Si e sollten in einer mOglichst staubfreien Um-
gebung mit geringer Luftfeuchtigkeit und oh ne statische Elektrizi-
tat untergebracht werden.
INBETRIEBNAHME DES SYSTEMS
Nach AnschluB des Steuergerats und der Antriebe versorgen Sie
zunachst das Steuergerat mit Strom und se h alte n si e ein (Schalter
an der Vorderseite d es Gerats). D an n werden di e Diskettenantrie-
be mit Strom versorgt und eingeschaltet. Bei den Antrieben befin-
det sich der Schalter an der Ruckseite.
WARNUNG
Jedesmal, wenn Sie mit dem Computer-/Diskettensystem arbei-
ten, halten Sie sich strikt an die nachstehende Einschaltfolge:
1. Zuerst werden das Diskettensteuergeriit und di e Antriebe ein-
geschaltet
2. Dann folgen Computerkonsole und Monitor.
Fur di e richtige Slleicherzuordnung durch den Computer muB das
Diskettensteuergerat eingeschaltet sein (ON), wenn man den
Computer einschaltet. Andernfalls funktionieren di e Antriebe, das
Steuergerat und das Diskettenmanager Programm-Modul nicht
23
0
PHP 1240
korrekt. Zur Wiederherstellung des Normalbetriebs muB der Com-
puter ausgeschaltet und nach kurzer Zeit wieder eingeschaltet
werden.
Beim Einschalten der Konsole kOnnen die Kontroii-Lampen der
Antriebe kurz aufleuchten und dann ausgehen. Wenn sie nicht
ausgehen, ist wahrscheinlich das Kabel des Antriebs mit der
Oberseite nach unte n eingesteckt. Schalten Si e in diesem Fall alle
Gerate aus, und achten Sie beim AnschlieBen auf korrekte Kabel-
verbindungen.
Anmerkung:
Wenn mehrere Antriebe angeschlossen sind, mus-
sen alle eingeschaltet werden, selbst wenn Sie nur eines benutzen
wollen.
Schieben Si e jetzt noch keine Diskette in di e Antriebe. Wahlen Sie
n
BASIC und geben Sie das folgende Programm ein:
100 OPEN 1:"DSK lX"
100 CLOSE 1
Lassen Sie das Programm ablaufen und beobachten Sie den er-
sten Antrieb (DSK1). Beim Versuch, eine Diskette zu lesen, mOBte
sich die Kontroii-Lampe einschalten und damit anzeigen, daB das
Laufwerk richtig angeschlossen ist. Wenn eine andere oder keine
Reaktion erfolgt, prufen Sie alle Verbindungen und kontrollieren
Sie, ob alle Gerate mit Strom versorgt werden.
Obwohl der Diskettenantrieb arbeitet, wird die folgende Fehler-
meldung auf dem Bildschirm angezeigt, weil keine Diskette einge-
legt ist:
*
l/O ERROR 06 IN 100
Wiederholen Sie de n Test gegebenenfalls fur di e Antriebe 2 und 3,
andern Sie dabei aber das Programm fOr die Bezugnahme auf
DSK2 bzw. DSK3.
Nach Oberpfufung der Funktion der Antriebe tippen Sie BYE und
drucken ENTER. Dann schieben Sie das Diskettenmanager Pro-
gramm Modul (das mit de m Steuergerat geliefert wird) in das Fach
am Home Computer. Drucken Si e eine beliebige T aste zur Anzeige
der Hauptwahlliste. Si e haben jetzt di e Wahl, das Diskettensystem
mit TI BASIC oder mit dem Diskettenmanager Programm Modul (in
Englisch, Deutsch oder FranzOsisch) zu verwenden.
Jetzt sind Si e bereit, das Diskettensystem nach der Beschreibung
in de n folgenden Abschnitten anzuwenden. Wenn si eh Schwierig-
keiten ergeben, schlagen Sie i m Abschnitt "SERVICE INFORMATI-
NEN" (Seite 000) nach, ehe Sie das Gerat zur Reparatur geben.
EIN KURZER 0BERBLICK ZUM
DISKETTENSYSTEM
Dieser Abschnitt beschreibt, wie Sie das System benutzen kOn-
nen, um Disketten zu initialisieren (etikettieren), ein Programm zu
schreiben, es auf der Diskette zu speichern, das Programm zu Le-
se n und Schreiben von Diskettendaten ablaufen zu lassen, und
den Katalog mit dem lnhalt der Diskette anzuzeigen.
Achten Sie darauf, daB alle Gerate mit Strom versorgt werden.
Schalten Sie das Diskettensystem, den Monitor und den Compu-
ter ein. Schieben Sie eine neue Diskette in Antrieb 1 (DSK1) ein.
Stecken Sie das DiskettenmanagerProgramm Modul in den Home
Computer.
