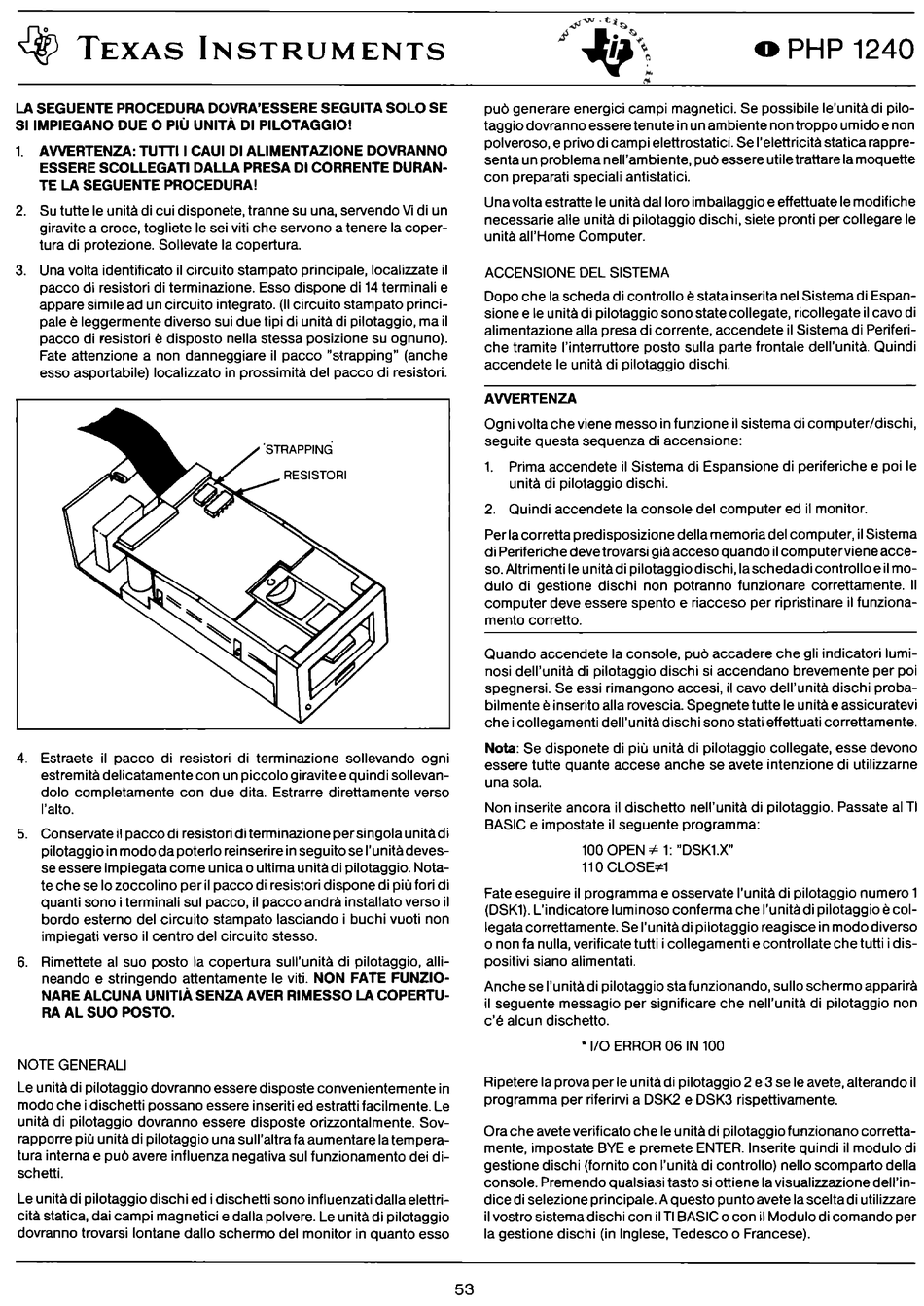

TEXAS INSTRUMENTS
LA SEGUENTE PROCEDURA DOVRA'ESSERE SEGUITA SOLO SE
SI IMPIEGANO DUE O PIÙ UNITÀ DI PILOTAGGIO!
1.
AWERTENZA: TUTTI l CAUI DI ALIMENTAZIONE DOVRANNO
ESSERE SCOLLEGATI DALLA PRESA DI CORRENTE DURAN-
TE LA SEGUENTE PROCEDURA!
2. Su tutte le unità di cui disponete, tranne su una, servendo Vi di un
giravite a croce, togliete le sei viti che servono a tenere la coper-
tura di protezione. Sollevate la copertura.
3. Una volta identificato il circuito stampato principale, localizzate il
pacco di resistori di terminazione. Esso dispone di 14 terminali e
appare simile ad un circuito integrato. (Il circuito stampato princi-
pale
è leggermente diverso sui due tipi di unità di pilotaggio, ma il
pacco di resistori
è disposto nella stessa posizione su ognuno).
Fate attenzione a non danneggiare il pacco "strapping" (anche
esso asportabile) localizzato in prossimità del pacco di resistori.
4. Estraete il pacco di resistori di terminazione sollevando ogni
estremità delicatamente con un piccolo giravite e quindi sollevan-
dolo completamente con due dita. Estrarre direttamente verso
l'alto.
5. Conservate il pacco di resistori di terminazione per singola unità di
pilotaggio in modo da poterlo reinserire in seguito se l'unità deves-
se essere impiegata come unica o ultima unità di pilotaggio. Nota-
te che se lo zoccoli no per il pacco di resistori dispone di più fori di
quanti sono i terminali sul pacco, il pacco andrà installato verso il
bordo esterno del circuito stampato lasciando i buchi vuoti non
impiegati verso il centro del circuito stesso.
6. Rimettete al suo posto la copertura sull'unità di pilotaggio, alli-
neando e stringendo attentamente le viti.
NON FATE FUNZIO-
NARE ALCUNA UNITIÀ SENZA AVER RIMESSO LA COPERTU-
RA AL SUO POSTO.
NOTE GENERALI
Le unità di pilotaggio dovranno essere disposte convenientemente in
modo che i dischetti possano essere inseriti ed estratti facilmente. Le
unità di pilotaggio dovranno essere disposte orizzontalmente. Sov-
rapporre più unità di pilotaggio una sull'altra fa aumentare la tempera-
tura interna e può avere influenza negativa sul funzionamento dei di-
schetti.
Le unità di pilotaggio dischi ed i dischetti sono influenzati dalla elettri-
cità statica, dai campi magnetici e dalla polvere. Le unità di pilotaggio
dovranno trovarsi lontane dallo schermo del monitor in quanto esso
53
o
PHP 1240
può generare energici campi magnetici. Se possibile !e'unità di pila-
taggia dovranno essere tenute in un ambiente non troppo umido e non
polveroso, e privo di campi elettrostatici. Se l'elettricità statica rappre-
senta un problema nell'ambiente, può essere utile trattare la moquette
con preparati speciali antistatici.
Una volta estratte le unità dal loro imballaggio e effettuate le modifiche
necessarie alle unità di pilotaggio dischi, siete pronti per collegare le
unità all'Home Computer.
ACCENSIONE DEL SISTEMA
Dopo che la scheda di controllo è stata inserita nel Sistema di Espan-
sione e le unità di pilotaggio sono state collegate, ricollegate il cavo di
alimentazione alla presa di corrente, accendete il Sistema di Periferi-
che tramite l'interruttore posto sulla parte frontale dell'unità. Quindi
accendete le unità di pilotaggio dischi.
AWERTENZA
Ogni volta che viene messo in funzione il sistema di computer/dischi,
seguite questa sequenza di accensione:
1.
Prima accendete il Sistema di Espansione di periferiche e poi le
unità di pilotaggio dischi.
2. Quindi accendete la console del computer ed il monitor.
Per la corretta predisposizione della memoria del computer, il Sistema
di Periferiche deve trovarsi già acceso quando il computer viene acce-
so. Altrimenti le unità di pilotaggio dischi, la scheda di controllo e il mo-
dulo di gestione dischi non potranno funzionare correttamente. Il
computer deve essere spento e riacceso per ripristinare il funziona-
mento corretto.
Quando accendete la console, può accadere che gli indicatori lumi-
nosi dell'unità di pilotaggio dischi si accendano brevemente per poi
spegnersi. Se essi rimangono accesi, il cavo dell'unità dischi proba-
bilmente è inserito alla rovescia. Spegnete tutte le unità e assicuratevi
che i collegamenti dell'unità dischi sono stati effettuati correttamente.
Nota:
Se disponete di più unità di pilotaggio collegate, esse devono
essere tutte quante accese anche se avete intenzione di utilizzarne
una sola.
Non inserite ancora il dischetto nell'unità di pilotaggio. Passate al TI
BASIC e impostate il seguente programma:
100 OPEN
*
1: "DSK1.X"
110 CLOSE*-1
Fate eseguire il programma e osservate l'unità di pilotaggio numero 1
(DSK1). L'indicatore luminoso conferma che l'unità di pilotaggio
è col-
legata correttamente. Se l'unità di pilotaggio reagisce in modo diverso
o non fa nulla, verificate tutti i collegamenti e controllate che tutti i dis-
positivi siano alimentati.
Anche se l'unità di pilotaggio sta funzionando, sullo schermo apparirà
il seguente messagio per significare che nell'unità di pilotaggio non
c'è alcun dischetto.
*
1/0 ERROR 06 IN 100
Ripetere la prova per le unità di pilotaggio 2 e 3 se le avete, alterando il
programma per riferirvi a DSK2 e DSK3 rispettivamente.
Ora che avete verificato che le unità di pilotaggio funzionano corretta-
mente, impostate BYE e premete ENTER. Inserite quindi il modulo di
gestione dischi (fornito con l'unità di controllo) nello scomparto della
console. Premendo qualsiasi tasto si ottiene la visualizzazione dell'in-
dice di selezione principale. A questo punto avete la scelta di utilizzare
il vostro sistema dischi con il TI BASIC o con il Modulo di comando per
la gestione dischi (in Inglese, Tedesco o Francese).
