TEXAS INSTRUMENTS

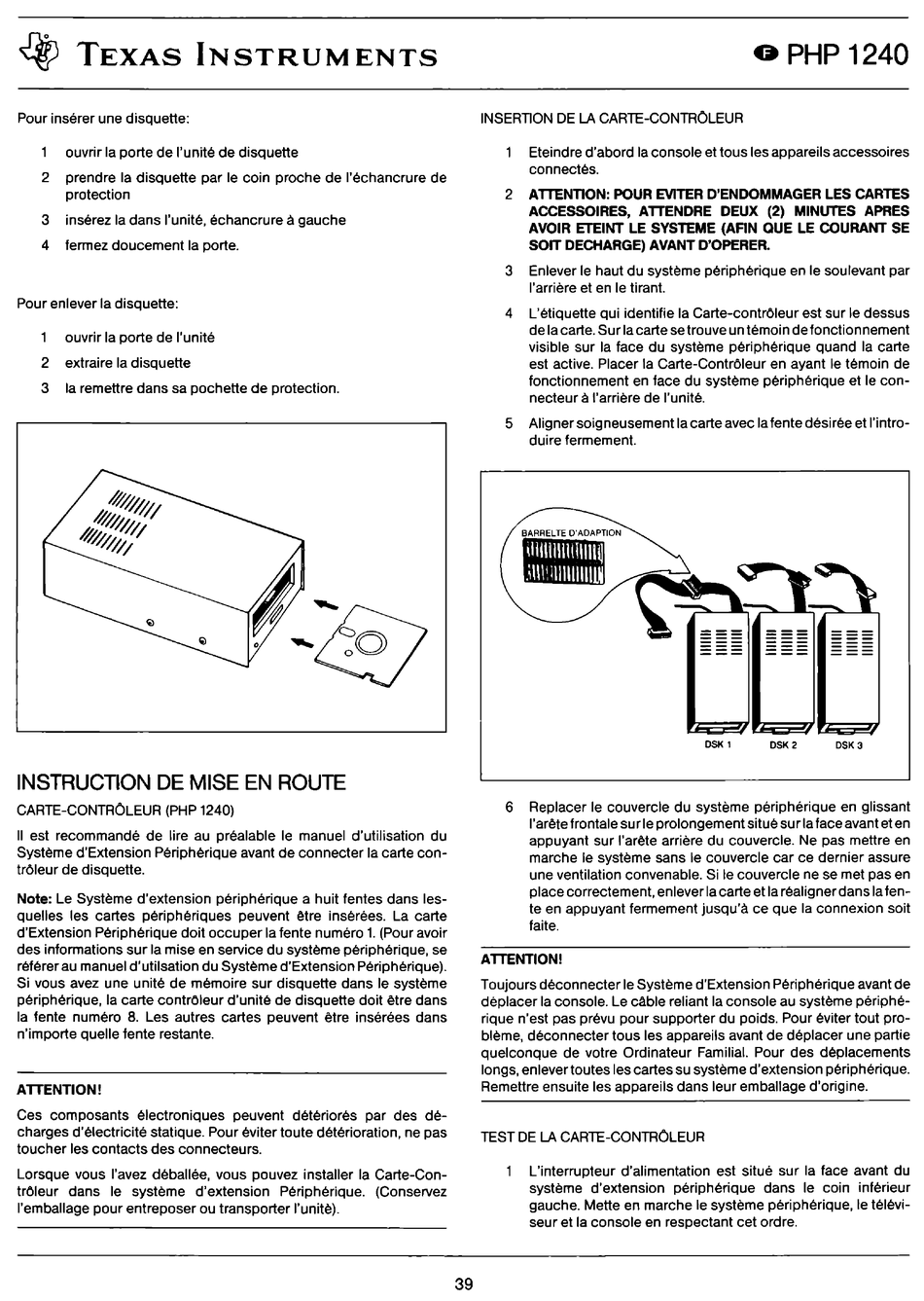

Pour insérer une disquette:
ouvrir la porte de l'unité de disquette
2 prendre la disquette par le coin proche de l'échancrure de
protection
3 insérez la dans l'unité, échancrure à gauche
4 fermez doucement la porte.
Pour enlever la disquette:
ouvrir la porte de l'unité
2 extraire la disquette
3 la remettre dans sa pochette de protection.
INSTRUCTION DE MISE EN ROUTE
CARTE-CONTRÒLEUR (PHP 1240)
Il est recommandé de lire au préalable le manuel d'utilisation du
Système d'Extension Périphérique avant de connecter la carte con-
tròleur de disquette.
Note: Le Système d'extension périphérique a huit fentes dans les-
quelles les cartes périphériques peuvent ètre insérées. La carte
d'Extension Périphérique doit occuper la lente numéro 1. (Pour avoir
des informations sur la mise en service du système périphérique, se
référer au manuel d'utilsation du Système d'Extension Périphérique).
Si vous avez une unité de mémoire sur disquette dans le système
périphérique, la carte contrOieur d'unité de disquette doit ètre dans
la lente numéro 8. Les autres cartes peuvent ètre insérées dans
n'importe quelle lente restante.
ATTENTION!
Ces composants électroniques peuvent détériorés par des dé-
charges d'électricité statique. Pour éviter toute détérioration, ne pas
toucher les contacts des connecteurs.
Lorsque vous l'avez déballée, vous pouvez installer la Carte-Con-
trOieur dans le système d'extension Périphérique. (Conservez
l'emballage pour entreposer ou transporter l'unitè).
39
G
PHP 1240
INSERTION DE LA CARTE-CONTRÒLEUR
Eteindre d'abord la console et tous l es appareils accessoires
connectés.
2 ATTENTION: POUR EVITER D'ENDOMMAGER LES CARTES
ACCESSOIRES, ATTENDRE DEUX (2) MINUTES APRES
AVOIR ETEINT LE SYSTEME (AFIN QUE LE COURANT SE
SOIT DECHARGE) AVANT D'OPERER.
3 Enlever le haut du système périphérique en le soulevant par
l'arrière et en le tirant.
4 L'étiquette qui identifie la Carte-contrOieur est sur le dessus
de la carte. Sur la carte se trouve un témoin de fonctionnement
visible sur la !ace du système périphérique quand la carte
est active. Piacer la Carte-Contròleur en ayant le témoin de
fonctionnement en !ace du système périphérique et le con-
necteur à l'arrière de l'unité.
5 Aligner soigneusement la carte avec la lente désirée et l'intro-
duire fermement.
DSK 1
DSK 2 DSK 3
6 Replacer le couvercle du système périphérique en glissant
l'arète frontale sur le prolongement situé sur la !ace ava n t et e n
appuyant sur l'arète arrière du couvercle. Ne pas mettre en
marche le système sans le couvercle car ce dernier assure
une ventilation convenable. Si le couvercle ne se mel pas en
piace correctement, enlever la carte et la réaligner dans la len-
te en appuyant fermement jusqu'à ce que la connexion soit
faite.
ATTENTION!
Toujours déconnecter le Système d'Extension Périphérique avant de
d è piacer la console. Le ca.ble reliant la console au système périphé-
rique n'est pas prévu pour supporter du poids. Pour éviter tout pro-
blème, déconnecter tous les appareils avant de déplacer une parti e
quelconque de votre Ordinateur Familial. Pour des déplacements
longs, enlever toutes l es cartes su système d'extension périphérique.
Remettre ensuite les appareils dans leur emballage d'origine.
TEST DE LA CARTE-CONTRÒLEUR
L'interrupteur d'alimentation est situé sur la !ace avant du
système d'extension périphérique dans le coin inférieur
gauche. Mette en marche le système périphérique, le télévi-
seur et la console en respectant cet ordre.
