Angaben zum Produkt
3 Angaben zum Produkt
3.1 Modellbezeichnung
Die folgende Tabelle enthält die Modellbezeichnungen der Innen- und
Außeneinheiten.
Inneneinheit
CL3000iU W 26 E
CL5000iU W 26 E
CL3000iU W 35 E
CL5000iU W 35 E
CL3000iU W 53 E
CL3000iU W 70 E
Tab. 1
3.2 Rohrlänge und Höhenunterschied
Die Tabelle unten gibt die Länge und die Steigung der Verbindungsrohre
an. Wenn die Rohrlänge die maximale Rohrlänge überschreitet, zusätzli-
ches Kältemittel einfüllen, um die Nenn-Heiz-/Kühlleistung sicherzustel-
len.
Leistung
(Btu/h) (kW)
9 k/12 k 2,6/3,5
18 k 6,3
24 k 7,0
Tab. 2

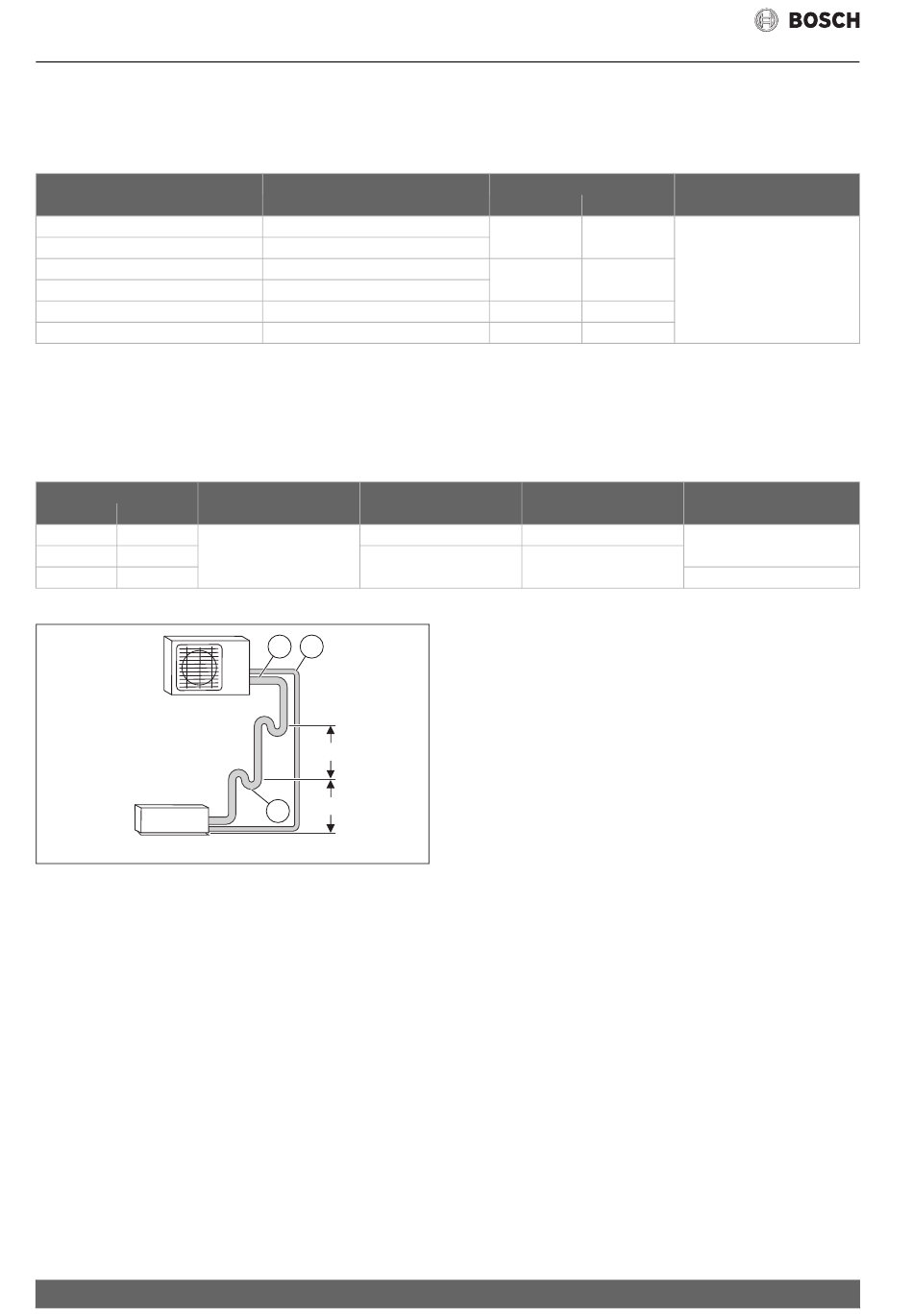

Bild 1 Installation der Außeneinheit über der Inneneinheit
[1] [1]Gasseitiges Rohr
[2] [2]Flüssigkeitsseitiges Rohr
[3] [3]Siphonförmiger Bogen als Ölabscheider
Wenn die Außeneinheit höher liegt als die Inneneinheit muss beim An-
saugen von Kältemittel Öl mit zum Kompressor zurück fließen, um die
Kompressorschmierung zu gewährleisten. Wenn die Ansauggeschwin-
digkeit unter 7,62 m/s (1500 fpm (Fuß pro Minute)) sinkt, fließt kein Öl
zum Kompressor zurück. Um Kompressorschäden vorzubeugen, in Gas-
Steigleitungen alle 6 m (20 ft) Ölfallen installieren.
8
Außeneinheit
CL3000i 26 E
CL5000i 26 E
CL3000i 35 E
CL5000i 35 E
CL3000i 53 E
CL3000i 70 E
Standardlänge Max. Rohrlänge
5m
1 2
≤ 6 m
≤ 6 m
3
0010034026-001
Leistung
(Btu/h)
9k
12k
18k
24k
Max. Steigung
25m 10m
30m 20m
Stromversorgung
(kW)
2,6 220–240 V~, 50 Hz,
einphasig
3,5
5,3
7,0
Zusätzliches Kältemittel
12 g/m
24 g/m
