Bosch Climate CL3000i-Set 26 E Serviceanleitung Seite 14

Bu
Re
Ba
V
U W
15
14 13

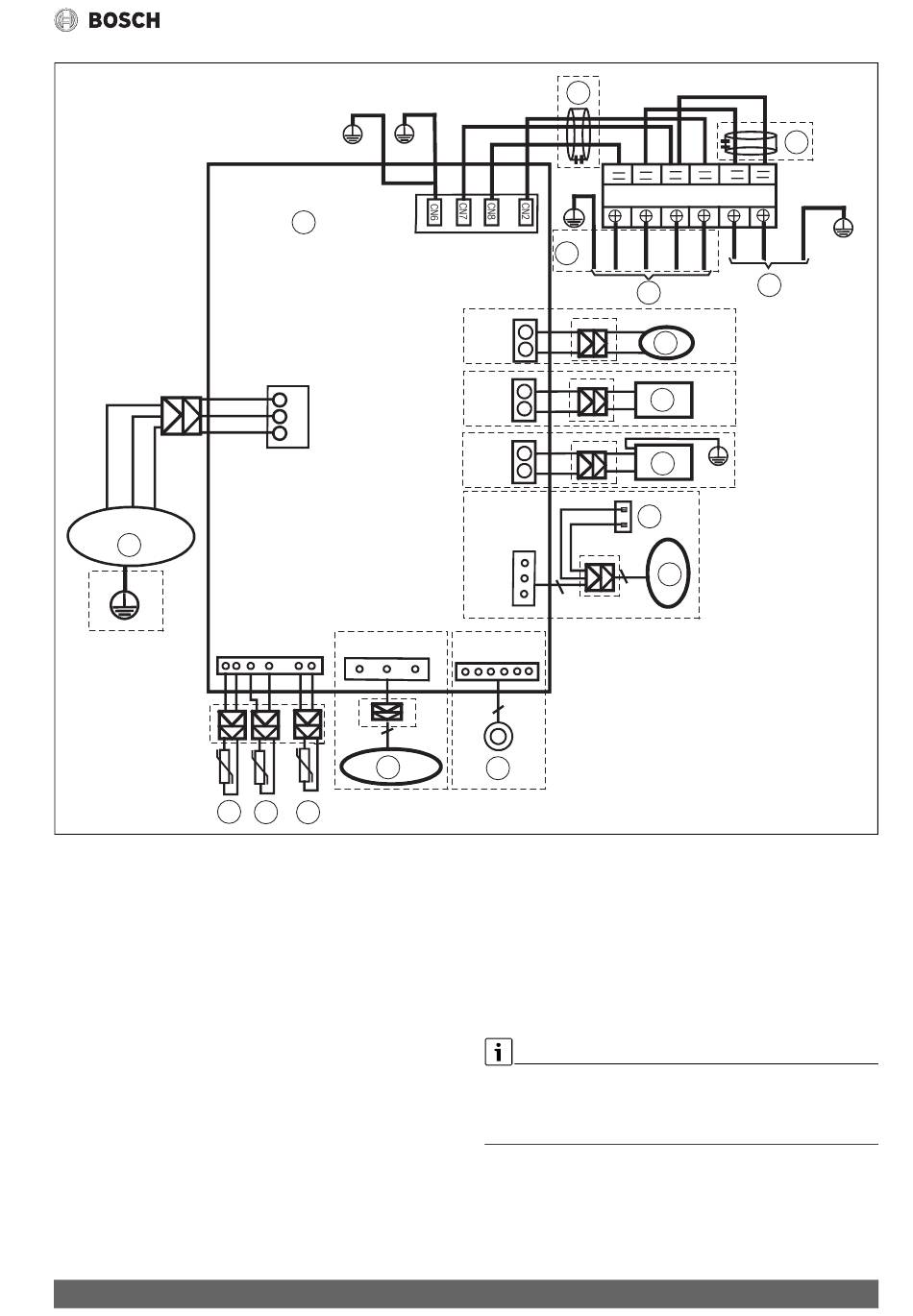

Bild 7 Schaltplan für Außeneinheiten mit 24 kBTU/h
[1] Hauptleiterplatte der Außeneinheit
[2] Magnetring
[3] Kommunikations-/Stromversorgungskabel zur Inneneinheit
[4] Netzkabel
[5] 4-Wege-Ventil
[6] Kurbelgehäuseheizung (reserviert)
[7] Wannenheizung (reserviert)
[8] Kondensator (reserviert)
[9] Wechselstromventilator (reserviert)
[10] Elektronisches Expansionsventil (reserviert)
[11] Gleichstromventilator der Außeneinheit
[12] Umgebungstemperaturfühler (T4)
[13] Verflüssigertemperaturfühler (T3)
[14] Austrittstemperaturfühler (TP)
[15] Kompressor (Erdleiter des Kompressors in D-Kasten enthalten)
Climate 3000i/5000i – 6721839929 (2021/05)
Ye/Gn
Ye/Gn
1
Bu
U
Re
V
CN21
Ba
W
CN17
CN414
3
11
12
2
Ba
Bu
Br
Ye/Gn
W 1(L) 2(N) S
CN3
2
CN60
Bu
CN16
Re
CN19
Wh
Ye
5
CN5
3
CN18
5/6
Re
10
Br Braune Ader
Bu Blaue Ader
Bu (Ba) Blaue oder schwarze Ader
Re Rote Ader
Ye Gelbe Ader
Ye/Gn Gelb-/Grüne Ader
Wh Weiße Ader
CN.. Anschlusscode
_ _ _ Gekennzeichnetes Element ist optional
Für die Betriebsbereitschaftsregelung den Querschnitt des Kommunika-
tionskabels entsprechend der maximalen Systemstromstärke auswäh-
len. Die maximale Systemstromstärke entspricht der Summe aus den
Nennstromstärken der Innen- und Außeneinheiten.
Angaben zum Produkt
Bu (Ba)
Re
2
Ye/Gn
N
L
4
3
5
6
7
8
9
0010037655-001
13
