Endress+Hauser Proline Promass A 100 Technische Information Seite 54

Druckverlust
Systemdruck
Wärmeisolation
Beheizung
54
• Der minimal empfohlene Endwert beträgt ca. 1/20 des maximalen Endwerts
• Für die häufigsten Anwendungen sind 20 ... 50 % des maximalen Endwerts als ideal anzusehen
• Bei abrasiven Medien (z.B. feststoffbeladenen Flüssigkeiten) ist ein tiefer Endwert zu wählen:
Strömungsgeschwindigkeit < 1 m/s (< 3 ft/s).
• Bei Gasmessungen gilt:
• Die Strömungsgeschwindigkeit in den Messrohren sollte die halbe Schallgeschwindigkeit
(0,5 Mach) nicht überschreiten
• Der maximale Massefluss ist abhängig von der Dichte des Gases: Formel
Zur Berechnung der Durchflussgrenze: Produktauswahlhilfe Applicator →  88
Zur Berechnung des Druckverlusts: Produktauswahlhilfe Applicator →  88
Es ist wichtig, dass keine Kavitation und kein Ausgasen der in Flüssigkeiten enthaltenen Gase auf-
tritt. Dies wird durch einen genügend hohen Systemdruck verhindert.

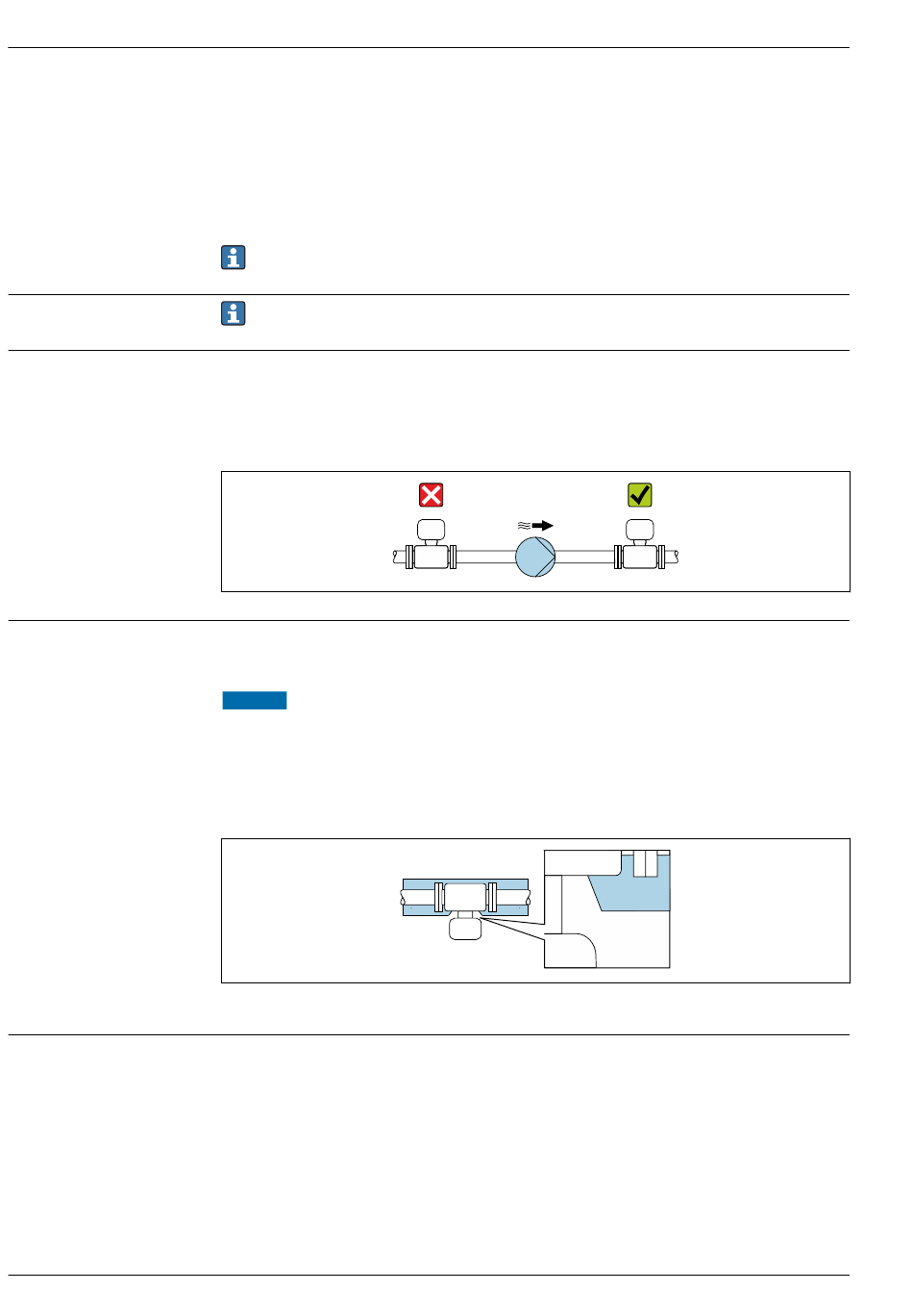

Deshalb werden folgende Montageorte empfohlen:
• Am tiefsten Punkt einer Steigleitung
• Auf der Druckseite von Pumpen (keine Unterdruckgefahr)
Bei einigen Messstoffen ist es wichtig, dass die Abstrahlungswärme vom Messaufnehmer zum
Messumformer gering gehalten wird. Für die erforderliche Isolation sind verschiedenste Materialien
verwendbar.
HINWEIS
Überhitzung der Messelektronik durch Wärmeisolierung!
‣
Empfohlene Einbaulage: Horizontale Einbaulage, Messumformergehäuses nach unten gerichtet.
‣
Das Messumformergehäuse nicht mitisolieren.
‣
Maximal zulässige Temperatur am unteren Ende des Messumformergehäuses: 80 °C (176 °F)
‣
Wärmeisolation mit freiem Halsrohr: Wir empfehlen das Halsrohr nicht zu isolieren, um eine
optimale Wärmeabfuhr zu gewährleisten.
 29 Wärmeisolation mit freiem Halsrohr
Bei einigen Messstoffen muss darauf geachtet werden, dass im Bereich des Messaufnehmers kein
Wärmeverlust stattfindet.
Proline Promass A 100
A0028777
A0034391
