Proline Promass A 100
Elektrischer Anschluss
Endress+Hauser

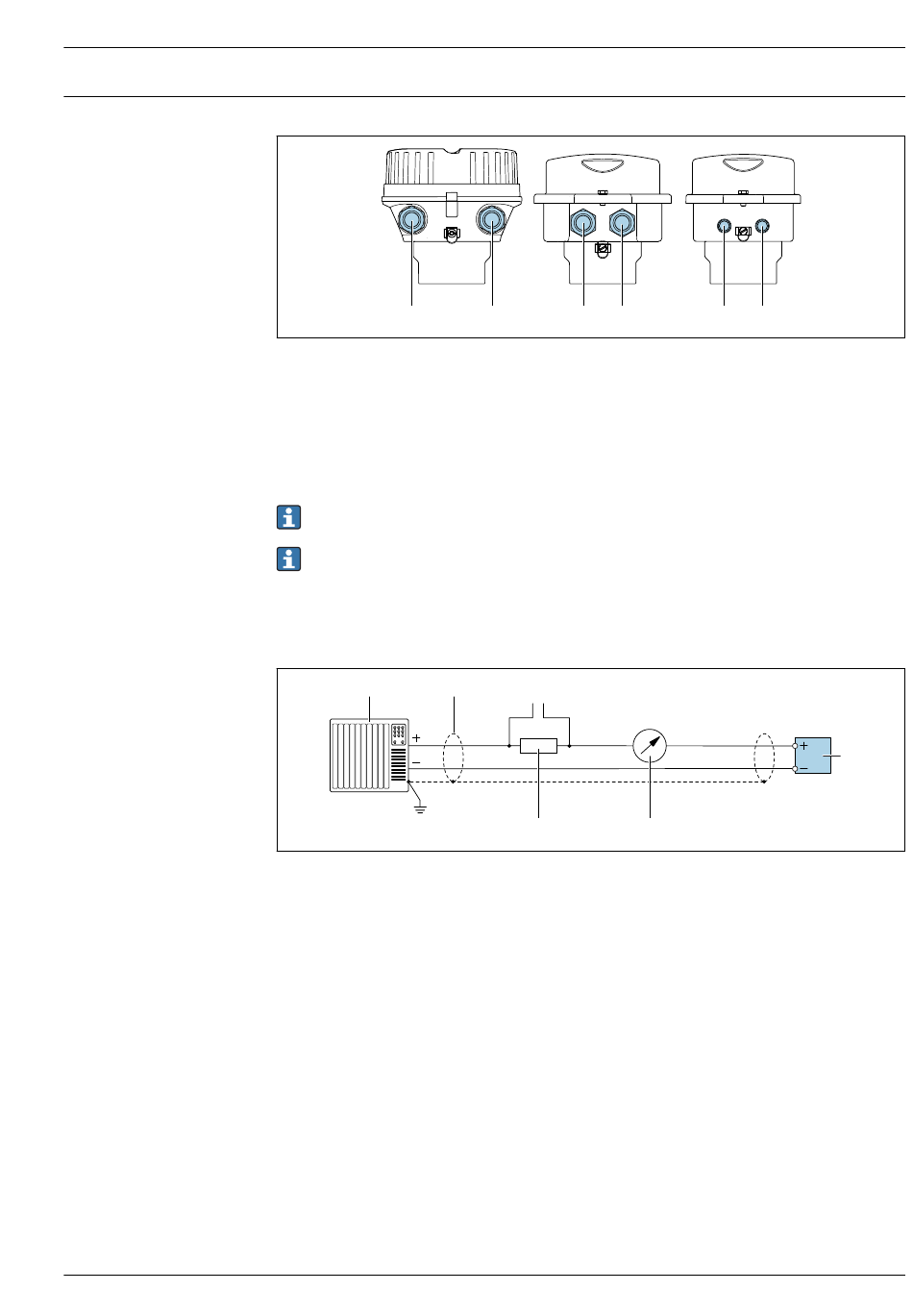

Anschluss Messumformer
A
1
A Gehäuseausführung: Kompakt, beschichtet, Alu
B Gehäuseausführung: Kompakt, hygienisch, rostfrei
1 Kabeleinführung oder Gerätestecker für Signalübertragung
2 Kabeleinführung oder Gerätestecker für Versorgungsspannung
C Gehäuseausführung: Ultrakompakt hygienisch, rostfrei, Gerätestecker M12
3 Gerätestecker für Signalübertragung
4 Gerätestecker für Versorgungsspannung
• Klemmenbelegung →  24
• Pinbelegung Gerätestecker →  31
Bei einer Geräteausführung mit Gerätestecker muss das Messumformergehäuse nicht geöffnet
werden, um das Signalkabel oder Energieversorgungskabel anzuschließen.
Anschlussbeispiele
Stromausgang 4 ... 20 mA HART
1
 9 Anschlussbeispiel für Stromausgang 4 ... 20 mA HART (aktiv)
1 Automatisierungssystem mit Stromeingang (z.B. SPS)
2 Kabelschirm einseitig erden. Beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforde-
rungen; Kabelspezifikation beachten →  40
3 Anschluss für HART-Bediengeräte →  78
4 Widerstand für HART-Kommunikation (≥ 250 Ω): Maximale Bürde beachten
5 Analoges Anzeigeinstrument: Maximale Bürde beachten
6 Messumformer
B
2 1 2
2 3
4
C
3 4
4...20 mA
5
A0016924
6
A0029055
