Ein- und Auslaufstrecken
Spezielle Montagehinweise
46
A Vertikale Einbaulage
B Horizontale Einbaulage Messumfor-
mer oben
C Horizontale Einbaulage Messumfor-
mer unten
D Horizontale Einbaulage Messumfor-
mer seitlich
1) Um die Selbstentleerung zu gewährleisten, wird diese Einbaulage empfohlen.
2) Anwendungen mit tiefen Prozesstemperaturen können die Umgebungstemperatur senken. Um die mini-
male Umgebungstemperatur für den Messumformer einzuhalten, wird diese Einbaulage empfohlen.
3) Anwendungen mit hohen Prozesstemperaturen können die Umgebungstemperatur erhöhen. Um die maxi-
male Umgebungstemperatur für den Messumformer einzuhalten, wird diese Einbaulage empfohlen.
Wenn ein Messaufnehmer mit gebogenem Messrohr horizontal eingebaut wird: Messaufnehmerpo-
sition auf die Messstoffeigenschaften abstimmen.
Bei der Montage muss keine Rücksicht auf Turbulenz erzeugende Armaturen wie Ventile, Krümmer
oder T-Stücke genommen werden, solange keine Kavitationseffekte entstehen →  54.
Lebensmitteltauglichkeit
Bei Installation in hygienischen Anwendungen: Hinweise im Kapitel "Zertifikate und Zulassun-
gen/Lebensmitteltauglichkeit" beachten →  84
Berstscheibe
Prozessrelevante Informationen: →  53.
WARNUNG
L
Gefährdung durch austretende Messstoffe!
Unter Druck austretende Messstoffe können zu Verletzungen oder Sachschaden führen.
‣
Vorkehrungen treffen, um Personengefährdung und Schaden beim Auslösen der Berstscheibe
auszuschließen.
‣
Angaben auf dem Berstscheiben Aufkleber beachten.
‣
Beim Einbau des Geräts darauf achten, dass die Funktion der Berstscheibe nicht behindert wird.
‣
Keinen Heizmantel verwenden.
‣
Berstscheibe nicht entfernen oder beschädigen.
Die Lage der Berstscheibe ist durch einen daneben angebrachten Aufkleber gekennzeichnet.
Der Transportschutz ist zu entfernen.
Die vorhandenen Anschlussstutzen sind nicht für eine Spül- oder Drucküberwachungsfunktion vor-
gesehen, sondern sind Einbauort der Berstscheibe.
Um im Falle eines Berstscheibenbruchs austretenden Messstoff abzuführen, kann am Innengewinde
der Berstscheibe eine Ablasseinrichtung eingeschraubt werden.

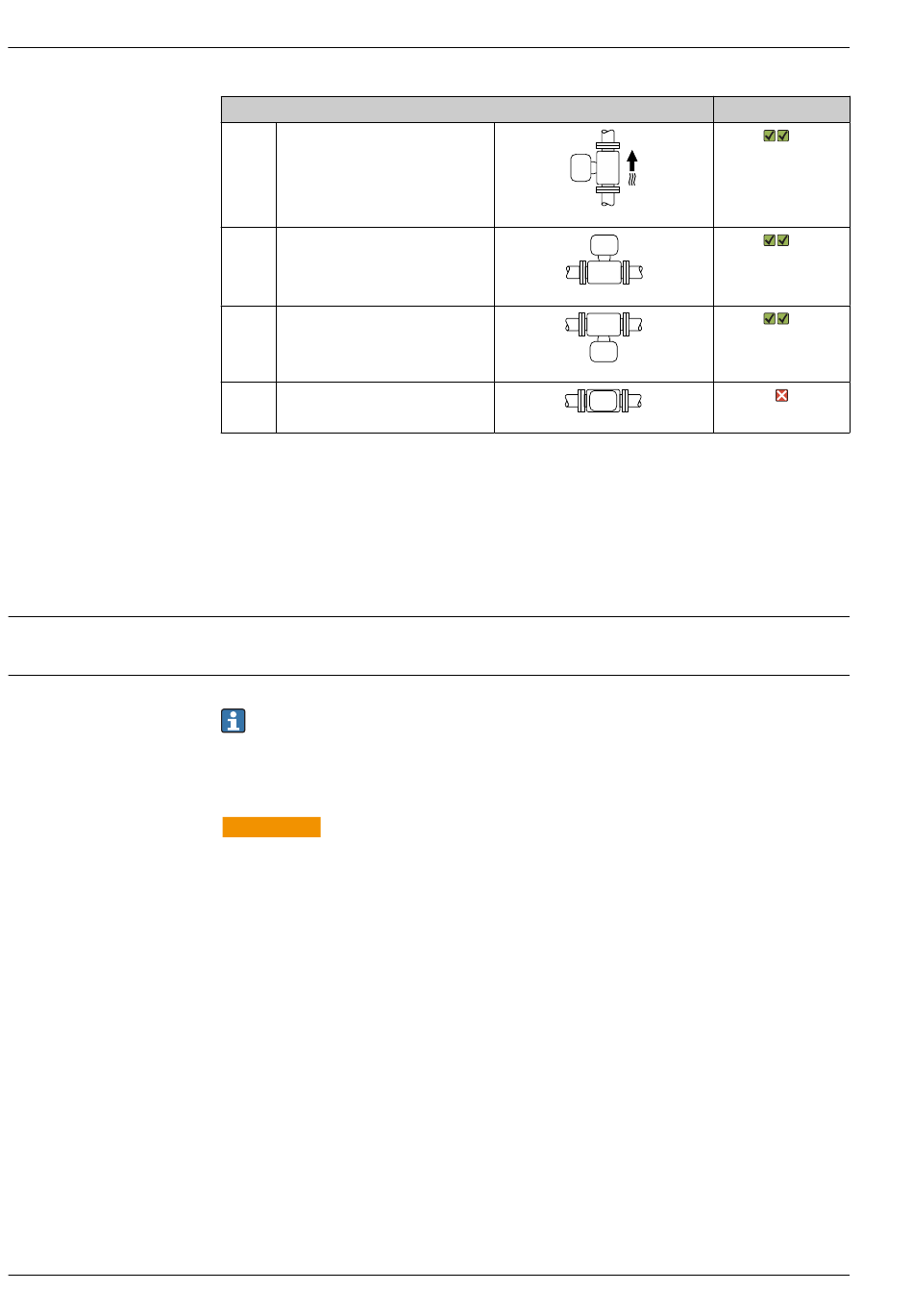

Einbaulage
