Endress+Hauser Proline Promass A 100 Technische Information Seite 50

Elektromagnetische Verträg-
lichkeit (EMV)
Messstofftemperaturbereich
Druck-Temperatur-Kurven
50
• Abhängig von der Kommunikationsart:
• Nach IEC/EN 61326 und NAMUR-Empfehlung 21 (NE 21)
• Nach IEC/EN 61000-6-2 und IEC/EN 61000-6-4
• Nach IEC/EN 61326
• Erfüllt Emissionsgrenzwerte für Industrie nach EN 55011 (Klasse A)
• Geräteausführung mit PROFIBUS DP: Erfüllt Emissionsgrenzwerte für Industrie nach EN 50170
Volume 2, IEC 61784
Für PROFIBUS DP gilt: Bei Baudraten > 1,5 MBaud muss eine EMV-Kabeleinführung verwendet
werden und der Kabelschirm muss möglichst bis zur Anschlussklemme weiterlaufen.
Details sind in der Konformitätserklärung ersichtlich.
Diese Einrichtung ist nicht dafür vorgesehen, in Wohnbereichen verwendet zu werden, und
kann einen angemessenen Schutz des Funkempfangs in solchen Umgebungen nicht sicherstel-
len.
Prozess
–50 ... +205 °C (–58 ... +401 °F)
Dichtungen
Bei Montagesets mit angeschraubten Anschlüssen:
• Viton: –15 ... +200 °C (–5 ... +392 °F)
• EPDM: –40 ... +160 °C (–40 ... +320 °F)
• Silikon: –60 ... +200 °C (–76 ... +392 °F)
• Kalrez: –20 ... +275 °C (–4 ... +527 °F)

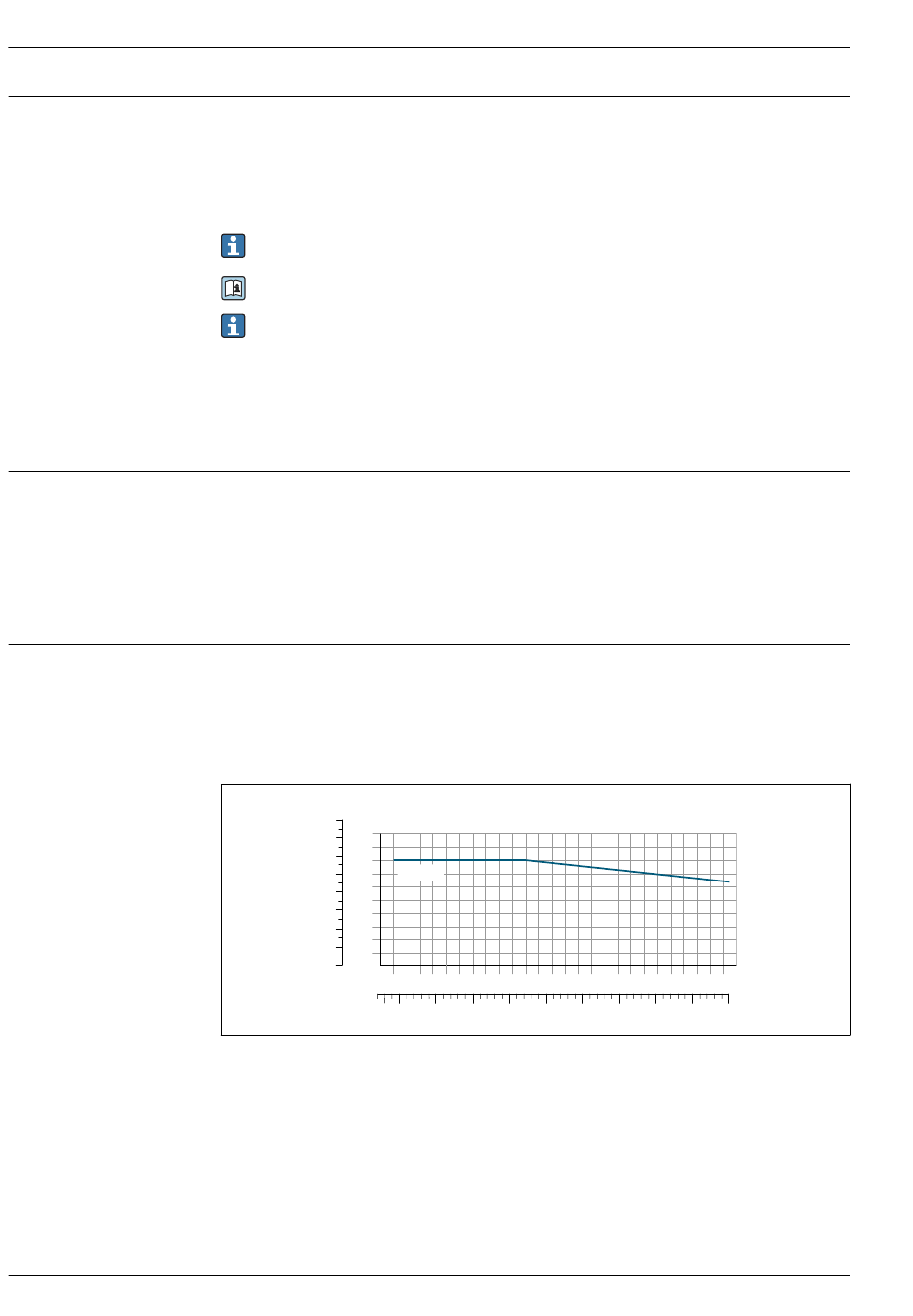

Die folgenden Druck-Temperatur-Kurven beziehen sich auf alle drucktragenden Teile des Geräts und
nicht nur auf den Prozessanschluss. Die Kurven zeigen den maximal erlaubten Messstoffdruck in
Abhängigkeit von der jeweiligen Messstofftemperatur.
Flanschanschluss in Anlehnung an EN 1092-1 (DIN 2501)
Bestellmerkmal "Montageset", Option PE, PM, PN, PO
[psi] [bar]
800
50
600
40
30
400
20
200
10
0 0
- 0 5
- 0
 23 Mit Flanschwerkstoff: 1.4539 (904L), Alloy C22; Lose Flansche (nicht messstoffberührend) 1.4404
(F316L)
Flanschanschluss in Anlehnung an ASME B16.5
Bestellmerkmal "Montageset", Option PF, PP, PG, PQ
PN 40
0 50
5 0 50 100 150
Proline Promass A 100
100 150 200 [°C]
200 250 300 350 400
Endress+Hauser
[° ] F
A0027769-DE
