Proline Promass A 100
Montageort
Einbaulage
Endress+Hauser
Montage

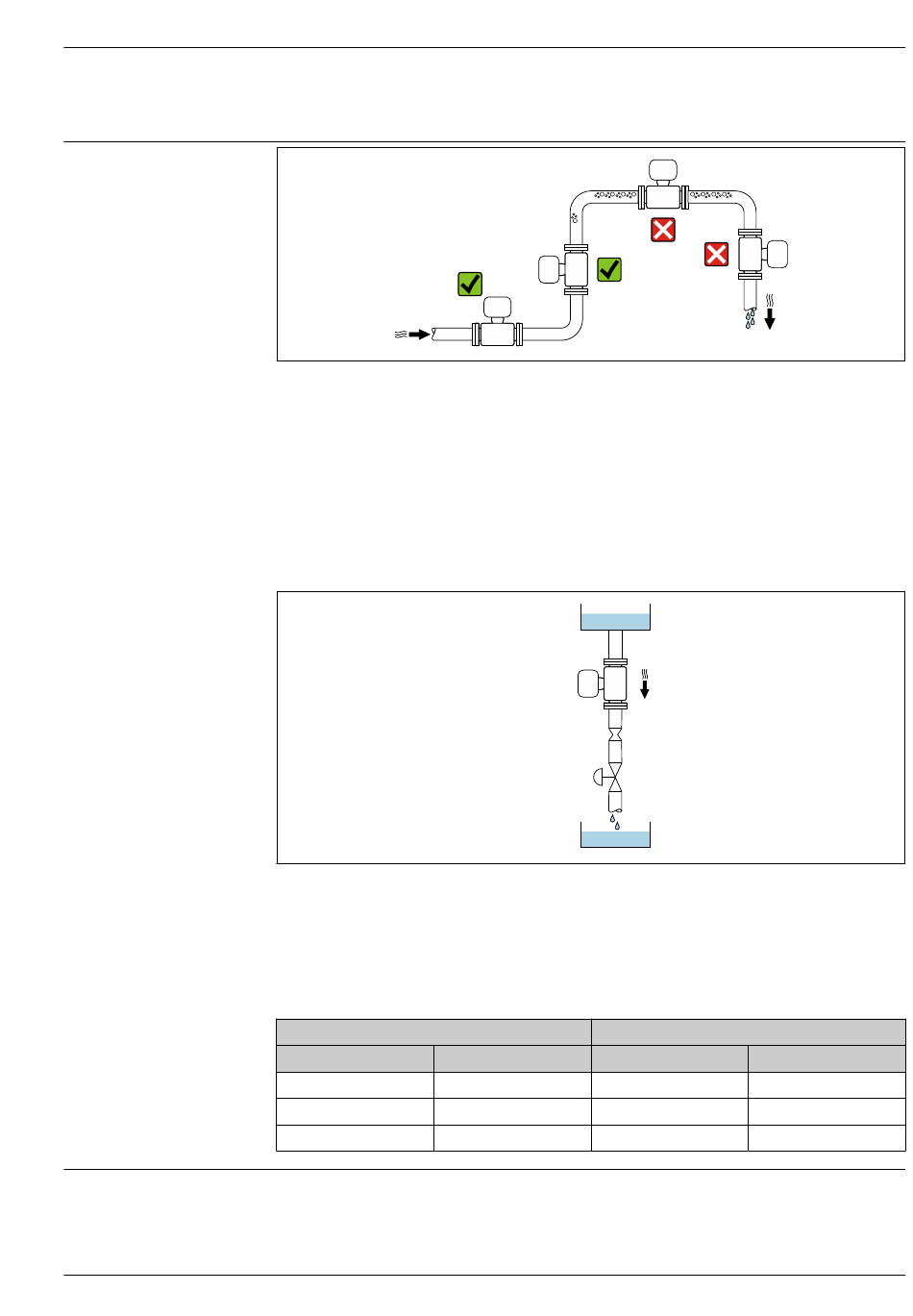

Um Messfehler aufgrund von Gasblasenansammlungen im Messrohr zu vermeiden, folgende Ein-
bauorte in der Rohrleitung vermeiden:
• Einbau am höchsten Punkt der Leitung
• Einbau unmittelbar vor einem freien Rohrauslauf in einer Fallleitung
Bei einer Fallleitung
Folgender Installationsvorschlag ermöglicht dennoch den Einbau in eine offene Fallleitung. Rohrver-
engungen oder die Verwendung einer Blende mit kleinerem Querschnitt als die Nennweite verhin-
dern das Leerlaufen des Messaufnehmers während der Messung.
 20 Einbau in eine Fallleitung (z.B. bei Abfüllanwendungen)
1 Vorratstank
2 Messaufnehmer
3 Blende, Rohrverengung
4 Ventil
5 Abfüllbehälter
DN
[mm]
1
2
4
Die Pfeilrichtung auf dem Messaufnehmer-Typenschild hilft, den Messaufnehmer entsprechend der
Durchflussrichtung einzubauen (Fließrichtung des Messstoffs durch die Rohrleitung).
1
2
3
4
5
Ø Blende, Rohrverengung
[in] [mm]
¹⁄₂₄ 0,8
¹⁄₁₂ 1,5
¹⁄₈ 3,0
A0028772
A0028773
[in]
0,03
0,06
0,12
