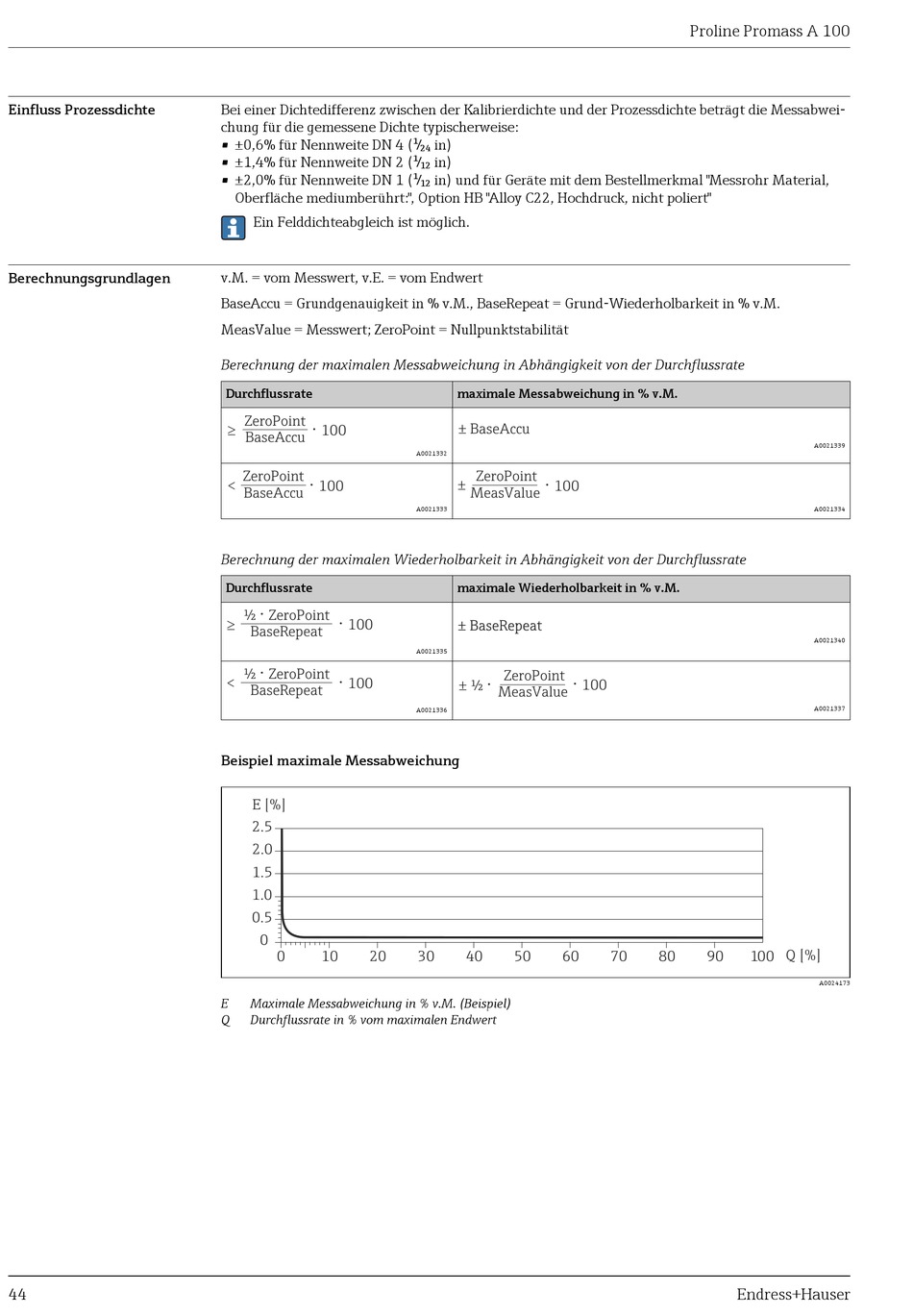

Endress+Hauser Proline Promass A 100 Technische Information Seite 44

Einfluss Prozessdichte
Berechnungsgrundlagen
44
Bei einer Dichtedifferenz zwischen der Kalibrierdichte und der Prozessdichte beträgt die Messabwei-
chung für die gemessene Dichte typischerweise:
• ±0,6% für Nennweite DN 4 (¹⁄₂₄ in)
• ±1,4% für Nennweite DN 2 (¹⁄₁₂ in)
• ±2,0% für Nennweite DN 1 (¹⁄₁₂ in) und für Geräte mit dem Bestellmerkmal "Messrohr Material,
Oberfläche mediumberührt:", Option HB "Alloy C22, Hochdruck, nicht poliert"
Ein Felddichteabgleich ist möglich.
v.M. = vom Messwert, v.E. = vom Endwert
BaseAccu = Grundgenauigkeit in % v.M., BaseRepeat = Grund-Wiederholbarkeit in % v.M.
MeasValue = Messwert; ZeroPoint = Nullpunktstabilität
Berechnung der maximalen Messabweichung in Abhängigkeit von der Durchflussrate
Durchflussrate
ZeroPoint
⋅
100
³
BaseAccu
ZeroPoint
⋅
< 100
BaseAccu
Berechnung der maximalen Wiederholbarkeit in Abhängigkeit von der Durchflussrate
Durchflussrate
⋅
½ ZeroPoint
⋅
100
³
BaseRepeat
⋅
½ ZeroPoint
⋅
< 100
BaseRepeat
Beispiel maximale Messabweichung
E [%]
2.5
2.0
1.5
1.0
0.5
0
0 10 20
E Maximale Messabweichung in % v.M. (Beispiel)
Q Durchflussrate in % vom maximalen Endwert
maximale Messabweichung in % v.M.
± BaseAccu
A0021332
ZeroPoint
⋅
±
100
MeasValue
A0021333
maximale Wiederholbarkeit in % v.M.
A0021335
ZeroPoint
⋅ ⋅
± ½ 100
MeasValue
A0021336
30 40 50 60
Proline Promass A 100
100 Q [%]
70 80 90
