Prace nastawcze

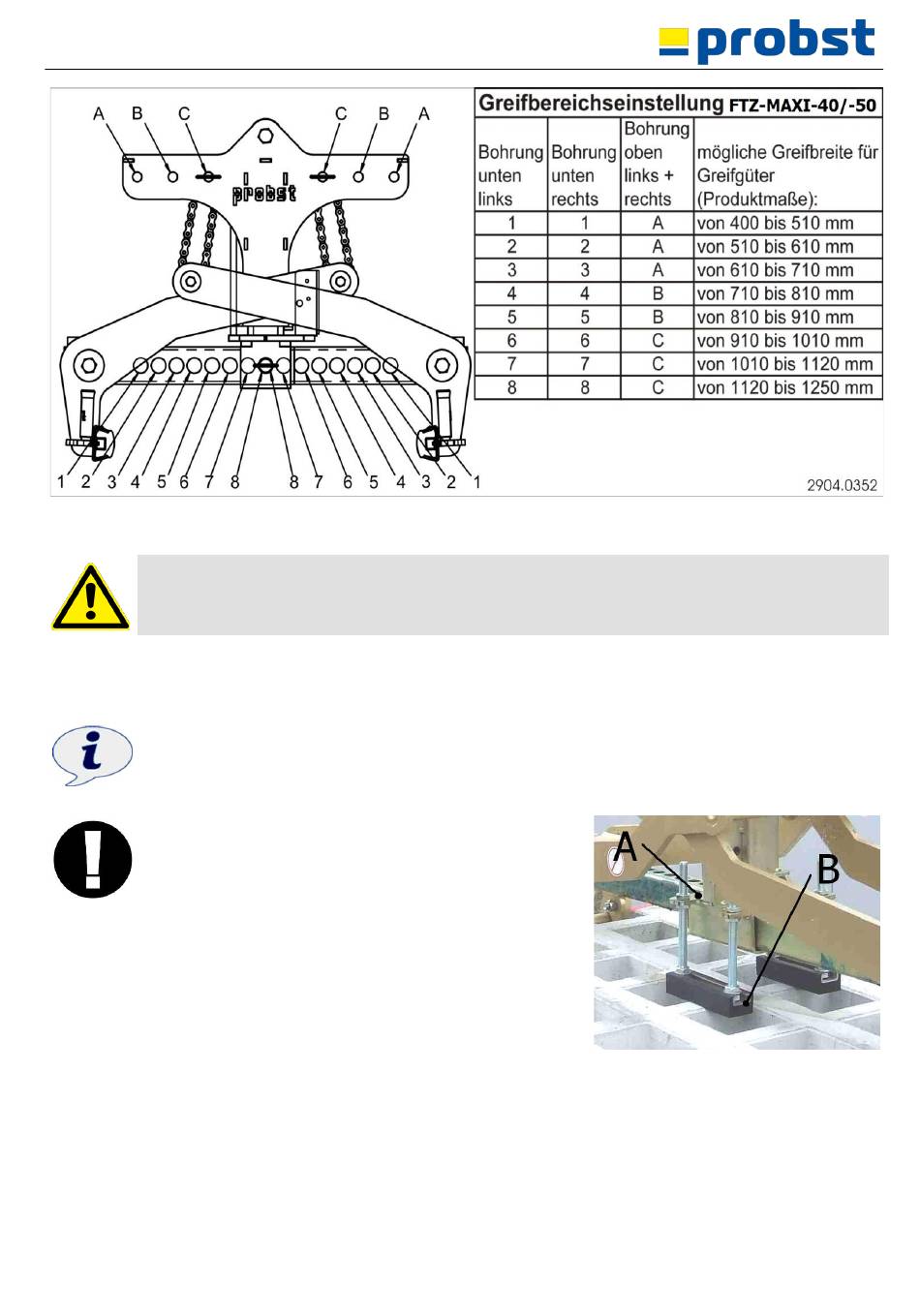

Rysunek 1
Podane zakresy chwytów nie mogą być przekraczane ani podcinane!
5.3 Regulacja wspornika z regulacją wysokości (wyposażenie dodatkowe)
W przypadku stosowania urządzenia w trybie pracy piętrowej do podnoszenia pojedynczych płyt
kamiennych leżących na sobie, zaleca się stosowanie "podpory o regulowanej wysokości" HVA FTZ/TSZ
(patrz ilustracja).
Oznacza to, że głębokość zanurzenia dla chwytaków o tych samych wymiarach nie zawsze musi być
ustalona na nowo.
Podczas chwytania w trybie piętrowym można chwytać tylko
najwyższą płytę kamienną!
•
Wspornik z regulacją wysokości (B) jest przymocowany do
płyty montażowej (A) (patrz ilustracja).
•
Podpora regulowana na wysokość musi być tak ustawiona
za pomocą śrub nastawczych, aby obie podpory
regulowane na wysokość (B) miały tę samą wysokość, a
gumowe szczęki chwytające trzymały się w dolnym i
środkowym zakresie grubości kamienia.
53100363 16 / 22
Abb. 1
PL
