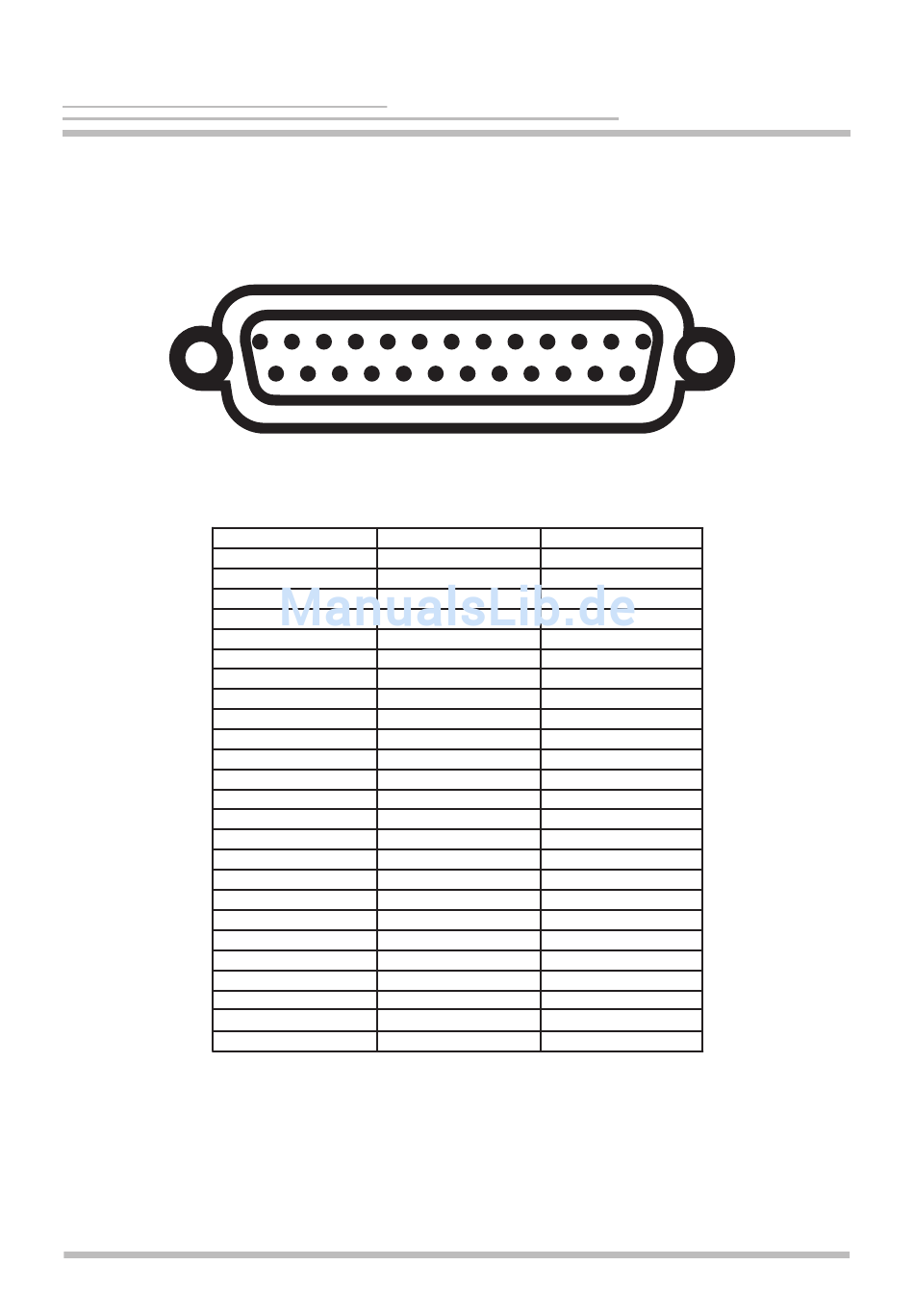

Shure ConferenceONEi Bedienungsanleitung Seite 22

9
21
SUB-D 25 Powerline
1 3
2 5
Pin Signal
1 GND
2 GND
3 +24 V
4 - 24 V
5 Mode
6 Control 2
7 Audio
8 MicBus
9 Control 3
10 Control 1
11 +24 V
12 - 24 V
13 GND
14 GND
15 +24 V
16 -24 V
17 GND
18 GND
19 Audio
20 Mic Bus
21 GND
22 GND
23 GND
24 +24 V
25 -24 V
Adernfarben
Schirm
Schirm
rot
blau
weiß/orange
braun
weiß/grün
weiß/blau
weiß/rot
gelb
weiß/braun
orange
n.c.
Schirm
violet
grau
n.c.
schwarz
weiß/grün
weiß/blau
grün
weiß/violet
weiß/gelb
weiß
weiß/schwarz
Deutsch
