Flashforge Adventurer 5M Installationsleitfaden Seite 3

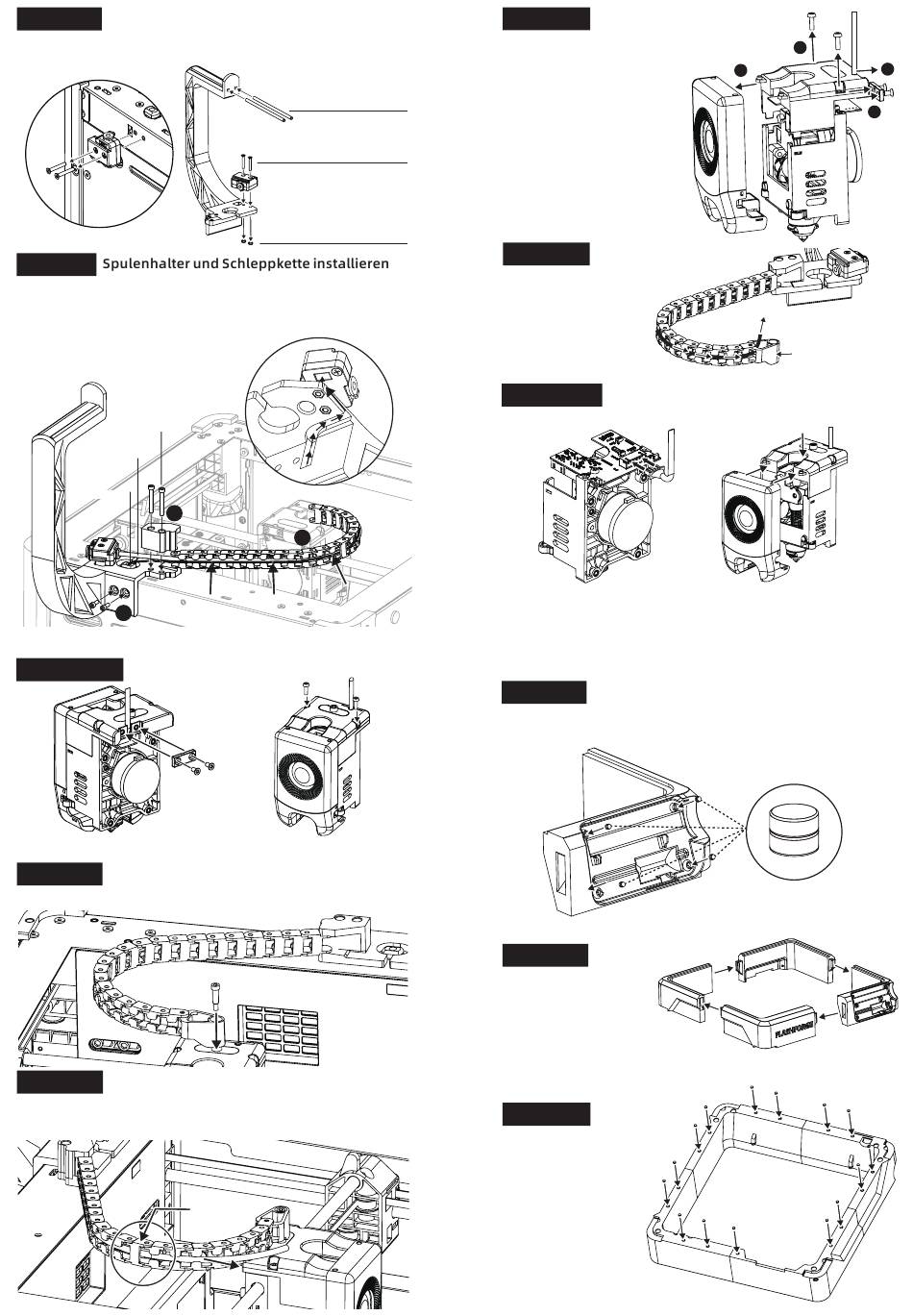

PTFE-Rohr und Filamentsensor installieren
Schritt 11
1. Zwei 91-mm-PTFE-Rohre in die Bohrungen am Spulenhalter einsetzen.
2. Den zuvor entfernten Filamentsensor mithilfe von zwei M3*20-Senkschrauben und
zwei M3-Muttern befestigen.
Schritt 12
1. Das Extruderkabel und das Filamentführungsrohr durch die Öffnung in die Schleppkette drücken.
2. Den Spulenhalter mit zwei M3*8-Schrauben am Gerät befestigen (Hinweis: das
Filament-Erkennungskabel kann, wie unten gezeigt, in die Kabelnut eingelegt werden).
3. Die beiden M3*25-Schrauben durch den Schleppketten-Befestigungsclip führen. Die Schleppkette
wie unten gezeigt montieren und die Schrauben festziehen.
Das Filament-Erkennungskabel gemäß
der vorstehenden Abbildung verlegen.
Schraube M3*25 ×2
Filamentführungsrohr
Extruderkabel
3
Schraube M3*8 ×2
2
Schritt 15-2
3. Den Kabelclip und die Schrauben
wieder einsetzen.
Die Schulterschraube einsetzen
Schritt 16
Die M3*16-Schulterschraube durch den Schleppkettenclip auf der neuen Extruderabdeckung
befestigen.
Schulterschraube M3*16
Schritt 17 Das neunte Glied der Schleppkette anpassen
1. Nachdem das neunte Glied der Schleppkette getrennt wurde, dieses vor dem erneuten
Einsetzen um 180° drehen.
2. Das Filamentführungsrohr ab dem neunten Glied der Schleppkette einführen
PTFE-Rohr (91mm) x2
Senkschraube M3*20 ×2
Mutter M3 ×2
1
07
4. Die Schrauben der oberen Abdeckung
wieder einsetzen.
Um 180° drehen
und installieren
09
Schritt 13
Frontblende, obere Abdeckung
und Extruderkabel entfernen
1. Die Frontblende entfernen.
2. Den Kabelclip entfernen.
3. Die Schrauben von der oberen
Abdeckung lösen und die obere
Abdeckung abnehmen.
4. Das Extruderkabel aus der
Extruderplatine ziehen (den
Anschluss/die Klemme herausziehen).
Schritt 14
Den Schleppkettenclip
montieren.
1. Den Schleppkettenclip mit
der Schleppkette verbinden.
2. Das Extruderkabel aus dem
Schleppkettenclip herausführen
(siehe Abbildung)
Schritt 15-1
Extruderkabel und die neue obere Abdeckung montieren.
1. Das Extruderkabel wieder mit dem
Anschluss an der Extruderplatine
verbinden.
Magnete in Steigrohr A montieren.
Schritt 18
Die beiden Magnete zusammenführen und in die Magnetbohrungen in Steigrohr A
einsetzen. Den Vorgang für alle vier Bohrungen wiederholen (mit Sekundenkleber
befestigen).
Schritt 19
Steigrohre montieren
Die Steigrohre A, B, C und D wie
unten gezeigt montieren (einrasten
lassen, bis ein Klickgeräusch zu
hören ist).
Schritt 20
Die Magnete am Boden
der Steigrohre einsetzen
Die Magnete mithilfe von
Sekundenkleber in den Schlitzen
am Boden des montierten
Steigrohres einsetzen
(insgesamt 15).
3
1
Den Schleppkettenclip
montieren
2. De neue obere Abdeckung und die
Frontblende des Extruders montieren.
08
Magnet*2 ×4
Magnet*2
Magnet ×15
10
4
2
