Flashforge Adventurer 5M Installationsleitfaden Seite 2

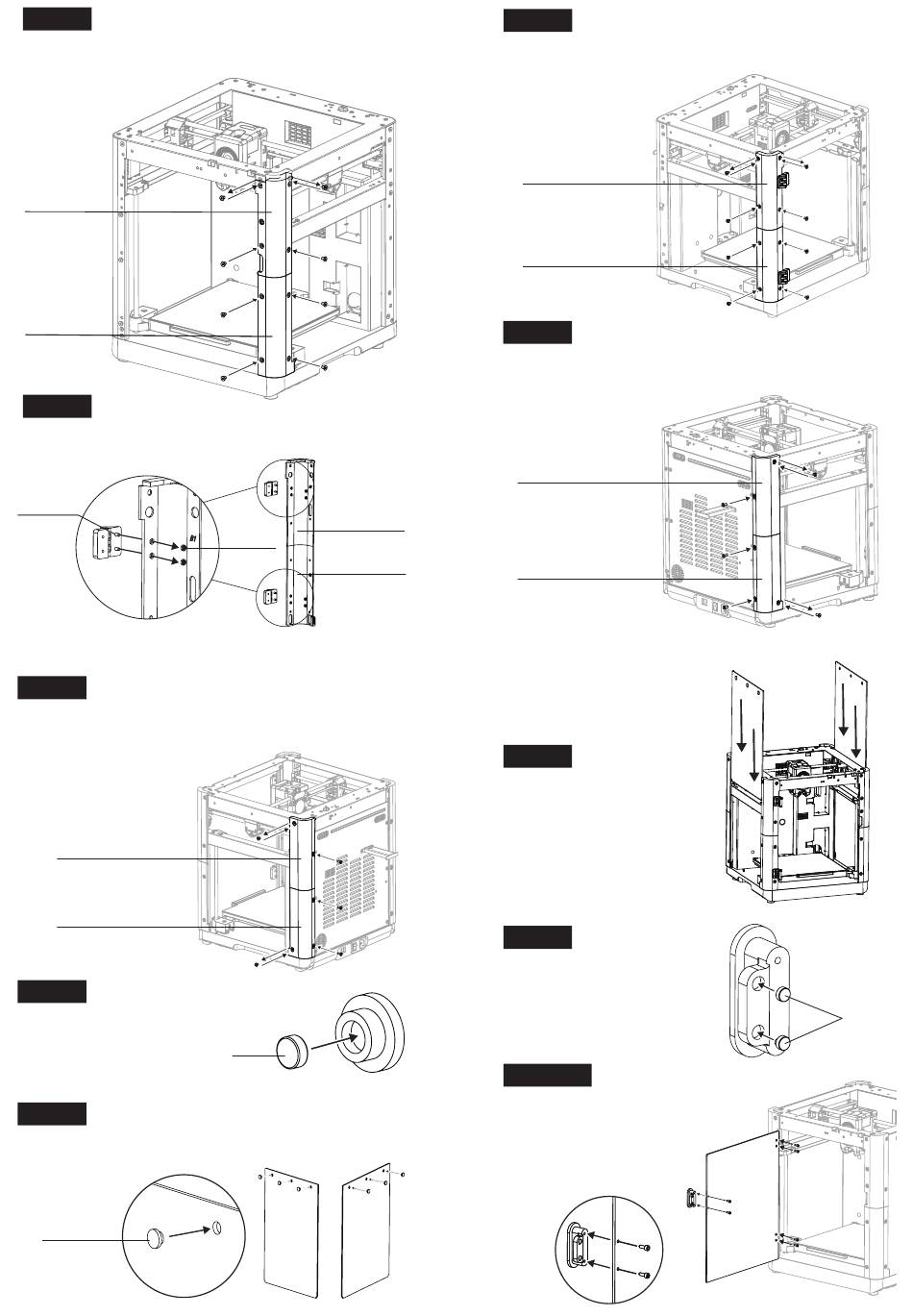

Die Schutzplatten A1 und A2 installieren
Schritt 1
1. Die Schutzplatten A1 und A2 montieren.
2. Die beiden oberen M4*6-Schrauben aus dem Gerät entfernen. Dann die montierten
Schutzplatten A1 und A2 einbauen und verriegeln. Mit M4*6-Schrauben sichern. Die beiden
M4*6-Schrauben wieder einsetzen.
Schutzplatte A1
Schutzplatte A2
Scharniere installieren
Schritt 2
1. Die Schutzplatten B1 und B2 montieren.
2. Die vier M3-Muttern in die Schlitze der Schutzplatten einsetzen. Die oberen und unteren
Scharniere mit vier M3*8-Schrauben an den Schutzplatten befestigen.
Schraube M3*8
Die Schutzplatten D1 und D2 installieren
Schritt 5
1. Die Schutzplatten D1 und D2 montieren.
2. Die beiden Schrauben von der rechten Geräteseite entfernen. Dann die montierten
Schutzplatten D1 und D2 einbauen und verriegeln. Die Rückseite mit M4*6-Schrauben
sichern. Die beiden M4*6-Schrauben wieder einsetzen.
Schutzplatte D1
Schraube M4*6 ×3
Schutzplatte D2
Magnete installieren
Schritt 6
Die sechs Magnete in die sechs Magnethalter drücken.
Schritt 7 Magnethalter montieren
Die vorstehenden Magnethalter mithilfe von Sekundenkleber in den Bohrungen der rechten
und linken Seitenplatten befestigen.
Magnethalter
Schraube M4*6 ×6
Schutzplatte B1
Mutter M3
Schutzplatte B2
03
Magnet
05
Die Schutzplatten B1 und B2 installieren
Schritt 3
Die beiden oberen M4*6-Schrauben aus dem Gerät entfernen. Dann die
Schutzplatten B1 und B2 mit den montierten Scharnieren einbauen und verriegeln.
Mit M4*6-Schrauben sichern. Die beiden M4*6-Schrauben wieder einsetzen.
Schutzplatte B1
Schutzplatte B2
Schraube M4*6 ×6
Die Schutzplatten C1 und C2 installieren
Schritt 4
1. Die Schutzplatten C1 und C2 montieren.
2. Die beiden Schrauben von der linken hinteren Geräteseite entfernen. Dann die
montierten Schutzplatten C1 und C2 einbauen und verriegeln. Die Rückseite mit
M4*6-Schrauben sichern. Die beiden M4*6-Schrauben wieder einsetzen.
Schutzplatte C1
Schraube M4*6 ×3
Schutzplatte C2
Schritt 8
Seitenplatten installieren
Die rechten und linken Seitenplatten mit
den montierten Magnethalter entlang
der Schutzplatten in die Schlitze einsetzen.
Schritt 9
Die Magnete in den
Frontklappengriff einsetzen
Etwas Sekundenkleber auf die Bohrungen
im Frontklappengriff auftragen. Die beiden
Magnete dann in die Bohrungen drücken.
Schritt 10
Frontklappenplatte
und -griff montieren
1. Die Frontklappenplatte mit zwei
ST2.9*9,5-Schrauben an der
Frontklappenplatte befestigen.
2. Die Frontklappenplatte mit zwei
ST2.9*9,5-Schrauben im Scharnier
befestigen.
04
Magnet
Schraube ST2.9*9,5 ×6
06
