CVM-MINI-LON
3.- CVM-MINI-LON COMMUNICATIONS
Ein oder mehrere CVM-MINI-LON Analysatoren können an ein LonWorks-Netzwerk
durch eine Twisted-Pair-Verbindung verbunden werden, die mit einer
Datenübertragungsgeschwindigkeit von 78 kbit pro Sekunde arbeitet.
3.1.- Das Gerät ist mit dem Bus über einem Neuron-Chip (Free Topology
Transceiver) und einem Echelon FT-10 Trenntrafo angeschlossen, gemäß LonTalk
Protokoll-Spezifikationen (ISO / IEC 14908, ANSI / EIA 709.1). Mit diesem Kommuni-
kationsprotokoll haben sie Zugriff auf alle in der Tabelle aufgeführten Variablen.
3.1- Connections

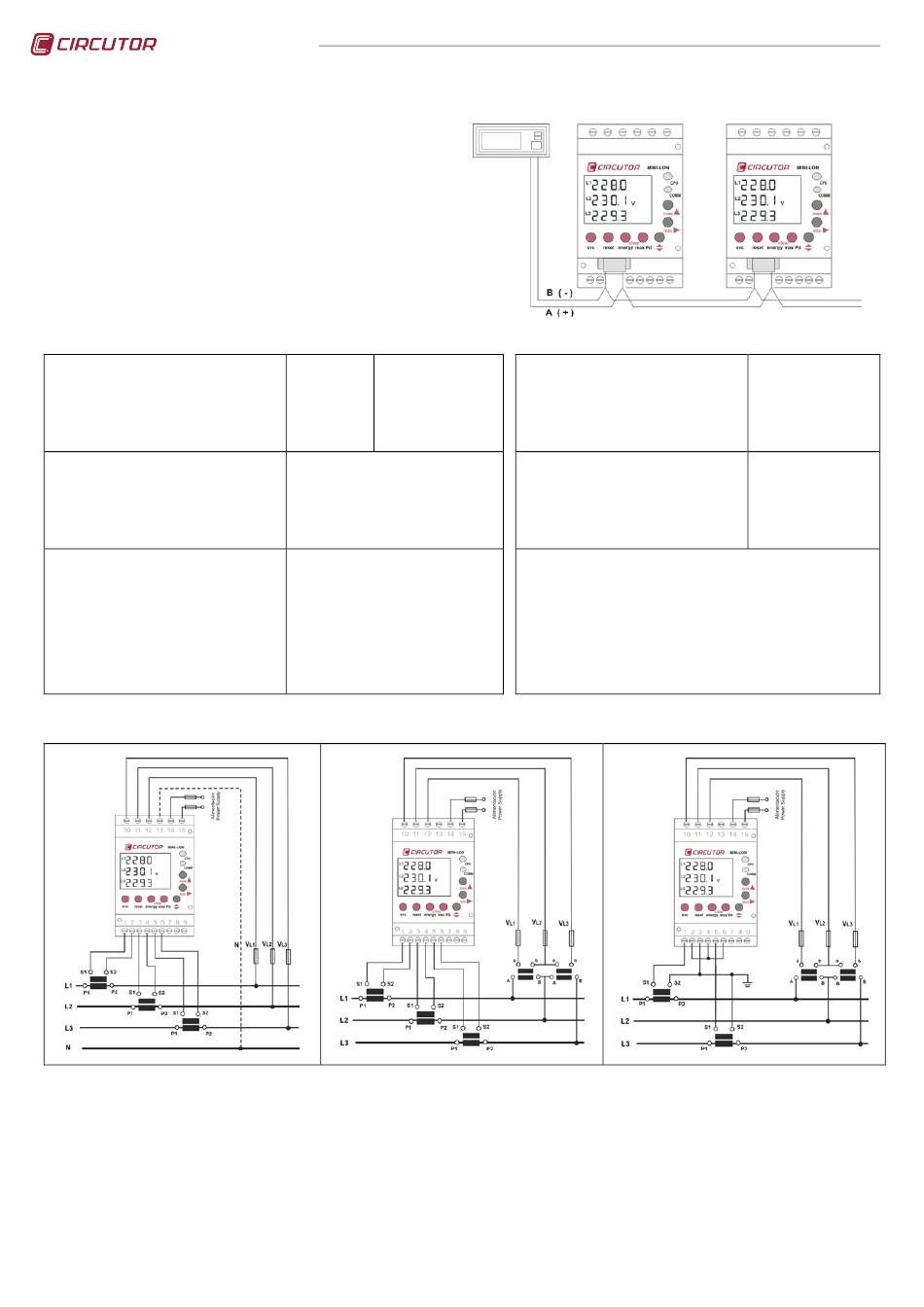

Der LonWorks-Bus ist mit zwei Leitungen an den Klemmen A und B, wie in der Figur
gezeigt angeschlossen. Dies ist ein nicht-polarisierten Bus, so dass die Twisted-Pair
Verbindung in beide Richtungen angeschlossen werden kann. Jede Art von
Verbindungsstruktur kann gewählt werden (Bus-, Stern-, Ring-, Baum-oder eine
Mischung davon), und mit bis zu 128 Geräte und mit einem Abstand von 500 Metern
pro Netzwerksegment.
4.- Technische Daten
Stromkreis:
- Einphasig:
- Spannungsbereich
- Frequenz
- Max. Eigenverbrauch
- Arbeitstemperatur:
- Feuchtigkeit (keine Kondensation)
Mechanische Eigenschaften
- Gehäusematerial:
- Schutzart
Frontseite
- Seite / Hinten
- Abmessungen (mm):
- Gewicht
Genauigkeitsklasse
- Spannung
- Strom:
- Leistung/Energie:
Messsonden: Strom/Spannung
Leistungsfaktor:
Messbereichsendwert: ITF/Shunt
Temperatursensor: Genauigkeit: Arbeitsfenster
- Temperaturmessung: Mit / ohne Zwangsbelüftung
1.-
Anschluss
4 Leiter / 3 Leiter( Niederspannung )
2.-
Technischer Service
Wenn Sie irgendwelche Zweifel bei der Bedienung des Gerätes haben oder eine Funktionsstörung vermuten, wenden sie sich bitte an unsere Service-
Mitarbeiter
Technical Assistance Service
CIRCUTOR, SA
Vial Sant Jordi, s/n
08232 – Viladecavalls (Barcelona), SPAIN
Tel.: 902 449 459 (Spain)
Tel.: (+34) 93 745 29 00 (out of Spain)
email: sat@circutor.es
M98233901-06-10A.doc
AC Ausführung
Plus version: AC & DC
230 V AC
85-265 V AC./ 95..300 VDC
-15% / +10%
50 - 60 Hz
50 - 60 Hz (AC Mode)
3.0 VA
3.0 VA
-10 ... +50 ºC
-10 ...+ 50 ºC
5% ... 95%
5% ... 95%
V0 Kunststoff selbstverlöschend
IP 51
IP 31
85 x 52 x 70 mm (Breite = 3 Einheiten)))
210 g
0.5% ± 1 digit
0.5% ± 1 digit
0.5% ± 1 digit
Externer Wandler /
0.5 to 1
0,2 % ..... 120 % / 2 % ..... 120 %
± 2 ºC / -10 ... +50 ºC
+ 14.0 ºC / + 3.5 ºC
3 Leiter (2 Spannungen und 3 Stromwandler)
Messbereich
- Nennspannung: Phase-Null/ Phase-Phase
- Frequenz
- Nennstrom:
- Permanente Überlast
- Eigenverbrauch Messkreis
- Stromverbrauch : ITF / Shunt
Eigenschaften Ausgangstransitor
- Typ: Opto isolierter Transistor (Offen).
- Max. Arbeitsspannung:
- Max. Arbeitsstrom:
- Max. Frequenz
- Impulsdauer
Sicherheit
Installation Klasse III / EN61010. Doppelt isoliert Stromschlag Schutzklasse II. Das Gerät
muss an einen Stromkreis mit Sicherungen Typ gL angeschlossen werden, in Überein-
stimmung mit IEC 269, oder Typ M, mit Werten von 0,5 bis 1A. Es muss mit einem
Leistungsschutzschalter oder einem gleichwertigesn Gerät geschützt werden, um der
Lage zu sein, die Geräte vom Stromnetz zu trennen. Der minimale Durchmesser der
Anschlussleitung soll 1mm² sein.
Standards:
IEC 664, VDE 0110, UL 94, IEC 801, IEC 348, IEC 571-1, EN 61000-6-3,
EN 61000-6-1, EN 61010-1, EN 61000-4-11, EN 61000-4-2, EN 61000-4-3,
EN 61000-4-4, EN 61000-4-5, EN 55011
3 Leiter (2 Spannungen und 2 Stromwandler)
300 V AC / 520 V DC
45 ~ 65 Hz
/ 5 A or I
/ 1 A
I
n
n
1.2 I
n
0.7 VA
0.9 VA / 0.75 VA
NPN
24 V DC
50 mA
5 Impulse / Skunde
100 ms
