ADAPTION
SECTEUR

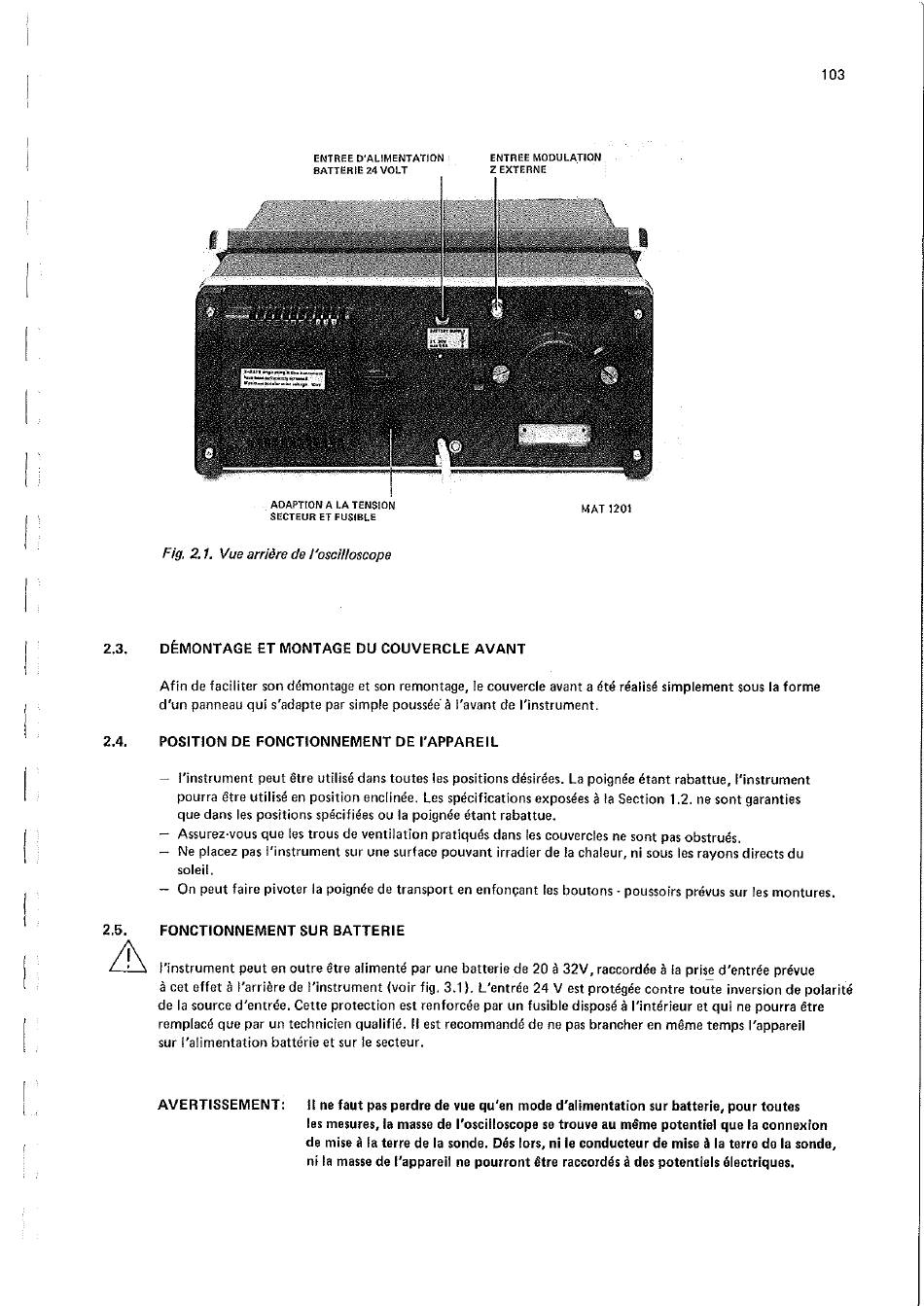

Fig. 2. I. Vue arriåre de Voscilloscope
DÉMONTAGE
ET MONTAGE
2.3.
Afin de faciliter son démontage et son remontage, le couvercle avant a été réalisé simplement sous la forme
d'un panneau qui s'adapte par simple poussée å l'avant de I'instrument.
POSITION
DE FONCTIONNEMENT
2.4.
I'instrument peut étre utilisé dans toutes les positions désirées. La poignée étant rabattue, E'instrument
pourra étre utilisé en position enc[inée.Lesspécificationsexposées å ta Section I .2. ne sont garanties
que dans Ies positions spécifiées ou Ia poignée étant rabattue.
Assurez•vous que testrous de ventilation pratiquésdanstescouverctes ne sont pasobstrués.
Ne placez pas I'instrument sur une surface pouvant irradier de la chaleur, ni sous les rayons directs du
soleit.
On peut faire pivoter Ia poignéede transport en enfonqant Iesboutons - poussoirsprévussur Iesmontures.
2.5.
FONCTIONNEMENT
I'instrument peut en outre étre alimenté par une batterie de 20 å 32V , raccordéeå la prised'entrée prévue
cet effet å I'arriére de I'instrument (voir fig. 3.1). L'entrée24 V estprotégéecontre toute inversionde polarité
de Ia source d'entrée. Cette protection est renforcée par un fusible disposé å l'intérieur et qui ne pourra étre
remplacé que par un technicien qualifié. II est recommandé de ne pasbrancher en méme temps I'appareil
sur {'alimentation
battérie
AVERTISSEMENT:
ENTREE
D'ALIMENTATION
BATTERIE
24 VOLT
A LA TENSION
ET FUSIBLE
DU COUVERCLE
AVANT
DE I'APPAREIL
SUR
BATTERIE
et sur Ie secteur.
II ne faut pas perdre de vue qu'en mode d'alimentation
les mesures,la massede l'oscilloscope setrouve au méme potentiel que Ia connexion
de mise å fa terre de la sonde. Dés Iors, ni Ie conducteur de mise å Ia terre do la sonde,
ni Ia massede I'appareil ne pourront étre raccordés å despotentiels électriques.
ENTREE
MODULATION
Z EXTERNE
MAT 1201
sur batterie, pour toutes
103
