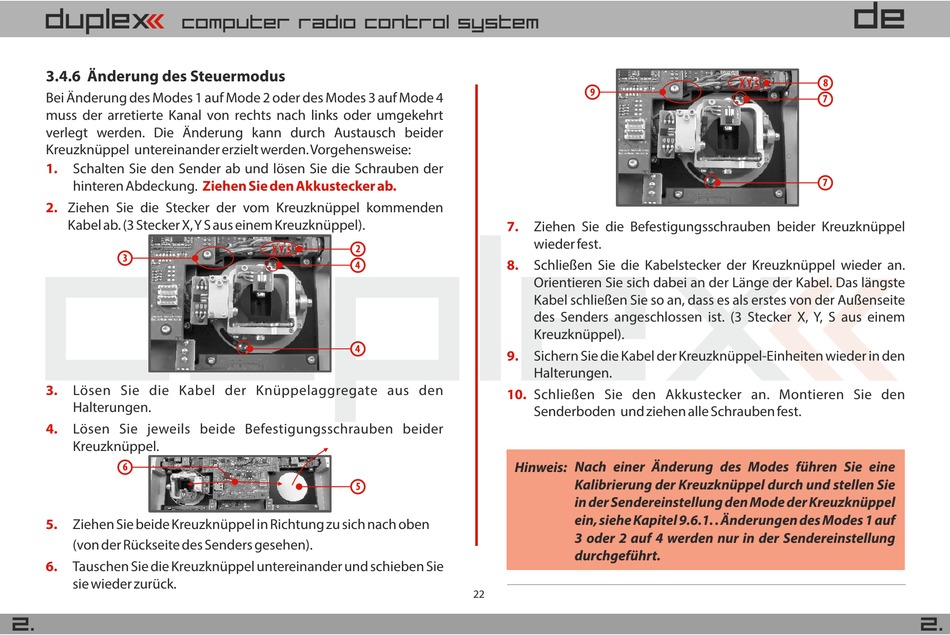

3.4.6 Änderung des Steuermodus
Bei Änderung des Modes 1 auf Mode 2 oder des Modes 3 auf Mode 4
muss der arretierte Kanal von rechts nach links oder umgekehrt
verlegt werden. Die Änderung kann durch Austausch beider
Kreuzknüppel untereinander erzielt werden. Vorgehensweise:
1. Schalten Sie den Sender ab und lösen Sie die Schrauben der
hinteren Abdeckung.
2. Ziehen Sie die Stecker der vom Kreuzknüppel kommenden
Kabel ab. (3 Stecker X, Y S aus einem Kreuzknüppel).
3
3. Lösen Sie die Kabel der Knüppelaggregate aus den
Halterungen.
4. Lösen Sie jeweils beide Befestigungsschrauben beider
Kreuzknüppel.
6
5. Ziehen Sie beide Kreuzknüppel in Richtung zu sich nach oben
(von der Rückseite des Senders gesehen).
6. Tauschen Sie die Kreuzknüppel untereinander und schieben Sie
sie wieder zurück.
2.
Ziehen Sie den Akkustecker ab.
2
X Y S
4
4
5
9
7. Ziehen Sie die Befestigungsschrauben beider Kreuzknüppel
wieder fest.
8. Schließen Sie die Kabelstecker der Kreuzknüppel wieder an.
Orientieren Sie sich dabei an der Länge der Kabel. Das längste
Kabel schließen Sie so an, dass es als erstes von der Außenseite
des Senders angeschlossen ist. (3 Stecker X, Y, S aus einem
Kreuzknüppel).
9. Sichern Sie die Kabel der Kreuzknüppel-Einheiten wieder in den
Halterungen.
10. Schließen Sie den Akkustecker an. Montieren Sie den
Senderboden und ziehen alle Schrauben fest.
Hinweis: Nach einer Änderung des Modes führen Sie eine
Kalibrierung der Kreuzknüppel durch und stellen Sie
in der Sendereinstellung den Mode der Kreuzknüppel
ein, siehe Kapitel 9.6.1. . Änderungen des Modes 1 auf
3 oder 2 auf 4 werden nur in der Sendereinstellung
durchgeführt.
