computer radio control system

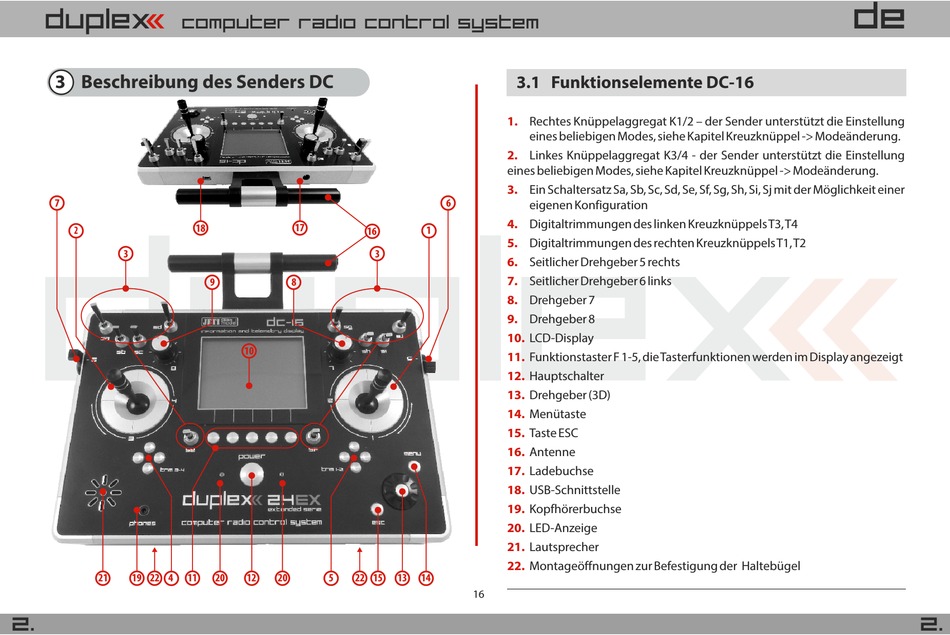

3 Beschreibung des Senders DC

7
2
3
21
19
22
4
11
2.
18
17
16
9
8
10
20
12
20
5
22
15

3.1 Funktionselemente DC-16

1.
Rechtes Knüppelaggregat K1/2 der Sender unterstützt die Einstellung
eines beliebigen Modes, siehe Kapitel Kreuzknüppel -> Modeänderung.
2.
Linkes Knüppelaggregat K3/4 - der Sender unterstützt die Einstellung
eines beliebigen Modes, siehe Kapitel Kreuzknüppel -> Modeänderung.
3.
Ein Schaltersatz Sa, Sb, Sc, Sd, Se, Sf, Sg, Sh, Si, Sj mit der Möglichkeit einer
6
eigenen Konfiguration
4.
Digitaltrimmungen des linken Kreuzknüppels T3, T4
1
5.
Digitaltrimmungen des rechten Kreuzknüppels T1, T2
3
6.
Seitlicher Drehgeber 5 rechts
7.
Seitlicher Drehgeber 6 links
8.
Drehgeber 7
9.
Drehgeber 8
10.
LCD-Display
11.
Funktionstaster F 1-5, die Tasterfunktionen werden im Display angezeigt
12.
Hauptschalter
13.
Drehgeber (3D)
14.
Menütaste
15.
Taste ESC
16.
Antenne
17.
Ladebuchse
18.
USB-Schnittstelle
19.
Kopfhörerbuchse
20.
LED-Anzeige
21.
Lautsprecher
22.
Montageöffnungen zur Befestigung der Haltebügel
13
14
16
DE
2.
