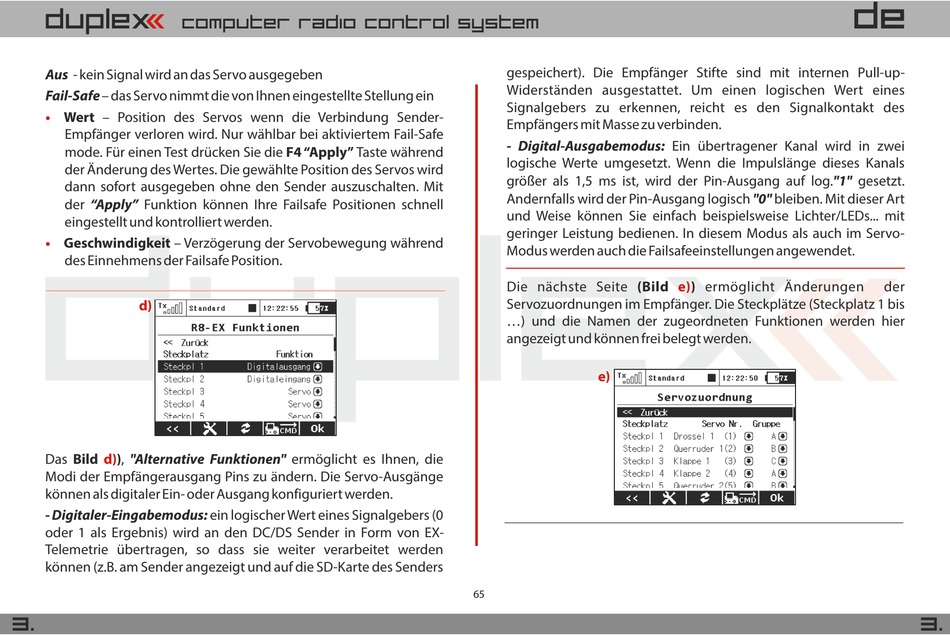

JETI model Duplex DS-16 Bedienungsanleitung Seite 66

computer radio control system
Aus - kein Signal wird an das Servo ausgegeben
Fail-Safe das Servo nimmt die von Ihnen eingestellte Stellung ein
Wert Position des Servos wenn die Verbindung Sender-
Empfänger verloren wird. Nur wählbar bei aktiviertem Fail-Safe
mode. Für einen Test drücken Sie die F4 Apply Taste während
der Änderung des Wertes. Die gewählte Position des Servos wird
dann sofort ausgegeben ohne den Sender auszuschalten. Mit
der Apply Funktion können Ihre Failsafe Positionen schnell
eingestellt und kontrolliert werden.
Geschwindigkeit Verzögerung der Servobewegung während
des Einnehmens der Failsafe Position.
d)
Das Bild d) ), "Alternative Funktionen" ermöglicht es Ihnen, die
Modi der Empfängerausgang Pins zu ändern. Die Servo-Ausgänge
können als digitaler Ein- oder Ausgang konfiguriert werden.
- Digitaler-Eingabemodus: ein logischer Wert eines Signalgebers (0
oder 1 als Ergebnis) wird an den DC/DS Sender in Form von EX-
Telemetrie übertragen, so dass sie weiter verarbeitet werden
können (z.B. am Sender angezeigt und auf die SD-Karte des Senders
3.
gespeichert). Die Empfänger Stifte sind mit internen Pull-up-
Widerständen ausgestattet. Um einen logischen Wert eines
Signalgebers zu erkennen, reicht es den Signalkontakt des
Empfängers mit Masse zu verbinden.
- Digital-Ausgabemodus: Ein übertragener Kanal wird in zwei
logische Werte umgesetzt. Wenn die Impulslänge dieses Kanals
größer als 1,5 ms ist, wird der Pin-Ausgang auf log."1" gesetzt.
Andernfalls wird der Pin-Ausgang logisch "0" bleiben. Mit dieser Art
und Weise können Sie einfach beispielsweise Lichter/LEDs... mit
geringer Leistung bedienen. In diesem Modus als auch im Servo-
Modus werden auch die Failsafeeinstellungen angewendet.
Die nächste Seite (Bild
Servozuordnungen im Empfänger. Die Steckplätze (Steckplatz 1 bis
) und die Namen der zugeordneten Funktionen werden hier
angezeigt und können frei belegt werden.
e)
65
DE
e) ) ermöglicht Änderungen der
