computer radio control system

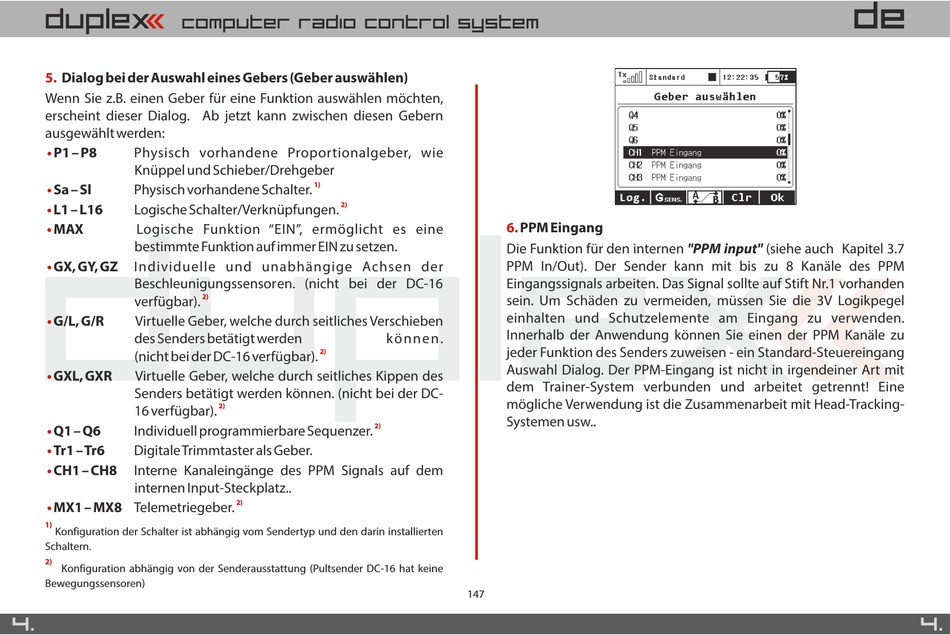

5. Dialog bei der Auswahl eines Gebers (Geber auswählen)
Wenn Sie z.B. einen Geber für eine Funktion auswählen möchten,
erscheint dieser Dialog. Ab jetzt kann zwischen diesen Gebern
ausgewählt werden:
P1 P8 Physisch vorhandene Proportionalgeber, wie
Knüppel und Schieber/Drehgeber
Sa Sl Physisch vorhandene Schalter.
L1 L16 Logische Schalter/Verknüpfungen.
MAX Logische Funktion EIN , ermöglicht es eine
bestimmte Funktion auf immer EIN zu setzen.
GX, GY, GZ Individuelle und unabhängige Achsen der
Beschleunigungssensoren. (nicht bei der DC-16
verfügbar).
G/L, G/R Virtuelle Geber, welche durch seitliches Verschieben
des Senders betätigt werden
(nicht bei der DC-16 verfügbar).
GXL, GXR Virtuelle Geber, welche durch seitliches Kippen des
Senders betätigt werden können. (nicht bei der DC-
16 verfügbar).
Q1 Q6 Individuell programmierbare Sequenzer.
Tr1 Tr6 Digitale Trimmtaster als Geber.
CH1 CH8 Interne Kanaleingänge des PPM Signals auf dem
internen Input-Steckplatz..
MX1 MX8 Telemetriegeber.
1)
Konfiguration der Schalter ist abhängig vom Sendertyp und den darin installierten
Schaltern.
2)
Konfiguration abhängig von der Senderausstattung (Pultsender DC-16 hat keine
Bewegungssensoren)
4.
1)
2)
2)
2)
2)
2)
2)
6. PPM Eingang
Die Funktion für den internen "PPM input" (siehe auch Kapitel 3.7
PPM In/Out). Der Sender kann mit bis zu 8 Kanäle des PPM
Eingangssignals arbeiten. Das Signal sollte auf Stift Nr.1 vorhanden
sein. Um Schäden zu vermeiden, müssen Sie die 3V Logikpegel
einhalten und Schutzelemente am Eingang zu verwenden.
Innerhalb der Anwendung können Sie einen der PPM Kanäle zu
können.
jeder Funktion des Senders zuweisen - ein Standard-Steuereingang
Auswahl Dialog. Der PPM-Eingang ist nicht in irgendeiner Art mit
dem Trainer-System verbunden und arbeitet getrennt! Eine
mögliche Verwendung ist die Zusammenarbeit mit Head-Tracking-
Systemen usw..
147
DE
4.
