computer radio control system

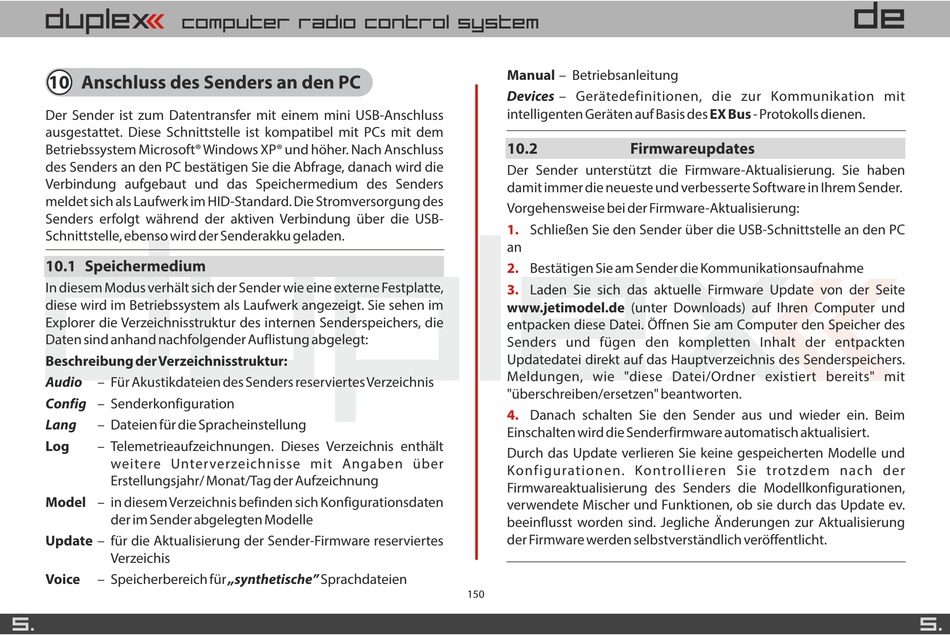

10 Anschluss des Senders an den PC

Der Sender ist zum Datentransfer mit einem mini USB-Anschluss
ausgestattet. Diese Schnittstelle ist kompatibel mit PCs mit dem
Betriebssystem Microsoft® Windows XP® und höher. Nach Anschluss
des Senders an den PC bestätigen Sie die Abfrage, danach wird die
Verbindung aufgebaut und das Speichermedium des Senders
meldet sich als Laufwerk im HID-Standard. Die Stromversorgung des
Senders erfolgt während der aktiven Verbindung über die USB-
Schnittstelle, ebenso wird der Senderakku geladen.

10.1 Speichermedium

In diesem Modus verhält sich der Sender wie eine externe Festplatte,
diese wird im Betriebssystem als Laufwerk angezeigt. Sie sehen im
Explorer die Verzeichnisstruktur des internen Senderspeichers, die
Daten sind anhand nachfolgender Auflistung abgelegt:
Beschreibung der Verzeichnisstruktur:
Audio Für Akustikdateien des Senders reserviertes Verzeichnis
Config Senderkonfiguration
Lang Dateien für die Spracheinstellung
Log Telemetrieaufzeichnungen. Dieses Verzeichnis enthält
weitere Unterverzeichnisse mit Angaben über
Erstellungsjahr/ Monat/Tag der Aufzeichnung
Model in diesem Verzeichnis befinden sich Konfigurationsdaten
der im Sender abgelegten Modelle
Update für die Aktualisierung der Sender-Firmware reserviertes
Verzeichis
Voice Speicherbereich für synthetische Sprachdateien
5.
Manual Betriebsanleitung
Devices Gerätedefinitionen, die zur Kommunikation mit
intelligenten Geräten auf Basis des EX Bus - Protokolls dienen.
10.2 Firmwareupdates
Der Sender unterstützt die Firmware-Aktualisierung. Sie haben
damit immer die neueste und verbesserte Software in Ihrem Sender.
Vorgehensweise bei der Firmware-Aktualisierung:
1. Schließen Sie den Sender über die USB-Schnittstelle an den PC
an
2. Bestätigen Sie am Sender die Kommunikationsaufnahme
3. Laden Sie sich das aktuelle Firmware Update von der Seite
www.jetimodel.de (unter Downloads) auf Ihren Computer und
entpacken diese Datei. Öffnen Sie am Computer den Speicher des
Senders und fügen den kompletten Inhalt der entpackten
Updatedatei direkt auf das Hauptverzeichnis des Senderspeichers.
Meldungen, wie "diese Datei/Ordner existiert bereits" mit
"überschreiben/ersetzen" beantworten.
4. Danach schalten Sie den Sender aus und wieder ein. Beim
Einschalten wird die Senderfirmware automatisch aktualisiert.
Durch das Update verlieren Sie keine gespeicherten Modelle und
Konfigurationen. Kontrollieren Sie trotzdem nach der
Firmwareaktualisierung des Senders die Modellkonfigurationen,
verwendete Mischer und Funktionen, ob sie durch das Update ev.
beeinflusst worden sind. Jegliche Änderungen zur Aktualisierung
der Firmware werden selbstverständlich veröffentlicht.
