4
.3.5

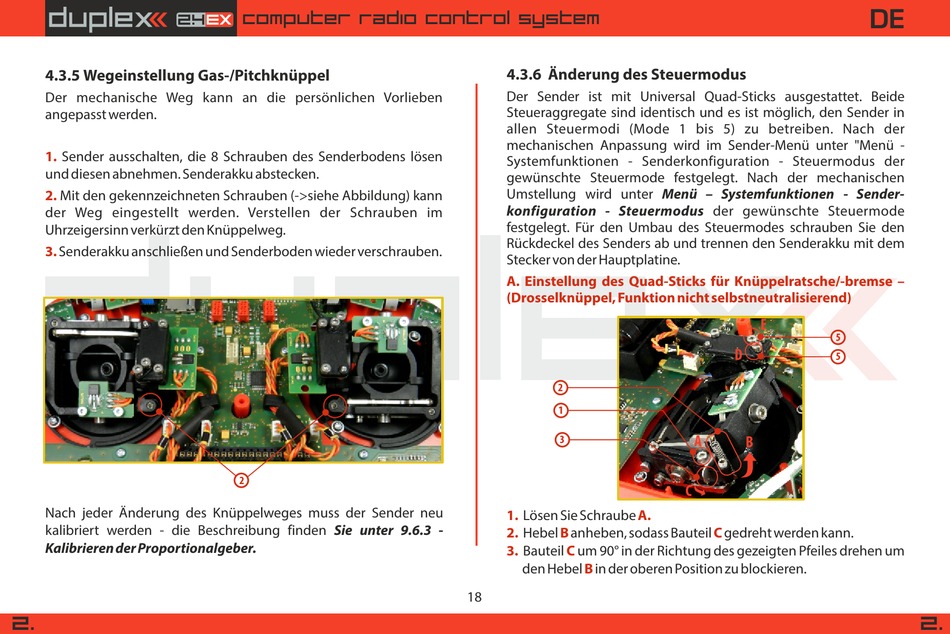

Wegeinstellung Gas-/Pitchknüppel
Der mechanische Weg kann an die persönlichen Vorlieben
angepasst werden.
1.
Sender ausschalten, die 8 Schrauben des Senderbodens lösen
und diesen abnehmen. Senderakku abstecken.
2.
Mit den gekennzeichneten Schrauben (->siehe Abbildung) kann
der Weg eingestellt werden. Verstellen der Schrauben im
Uhrzeigersinn verkürzt den Knüppelweg.
3.
Senderakku anschließen und Senderboden wieder verschrauben.
Nach jeder Änderung des Knüppelweges muss der Sender neu
kalibriert werden - die Beschreibung finden Sie unter 9.6.3 -
Kalibrieren der Proportionalgeber.
2.
computer radio control system
2
4.3.6 Änderung des Steuermodus
Der Sender ist mit Universal Quad-Sticks ausgestattet. Beide
Steueraggregate sind identisch und es ist möglich, den Sender in
allen Steuermodi (Mode 1 bis 5) zu betreiben. Nach der
mechanischen Anpassung wird im Sender-Menü unter "Menü -
Systemfunktionen - Senderkonfiguration - Steuermodus der
gewünschte Steuermode festgelegt. Nach der mechanischen
Umstellung wird unter Menü – Systemfunktionen - Sender-
konfiguration - Steuermodus der gewünschte Steuermode
festgelegt. Für den Umbau des Steuermodes schrauben Sie den
Rückdeckel des Senders ab und trennen den Senderakku mit dem
Stecker von der Hauptplatine.
A. Einstellung des Quad-Sticks für Knüppelratsche/-bremse –
(Drosselknüppel, Funktion nicht selbstneutralisierend)
2
1
3
1.
Lösen Sie Schraube
A.
2.
Hebel anheben, sodass Bauteil gedreht werden kann.
B
3.
Bauteil um 90° in der Richtung des gezeigten Pfeiles drehen um
C
den Hebel in der oberen Position zu blockieren.
B
18
E
5
D
5
A
B
C
C
DE
2.
