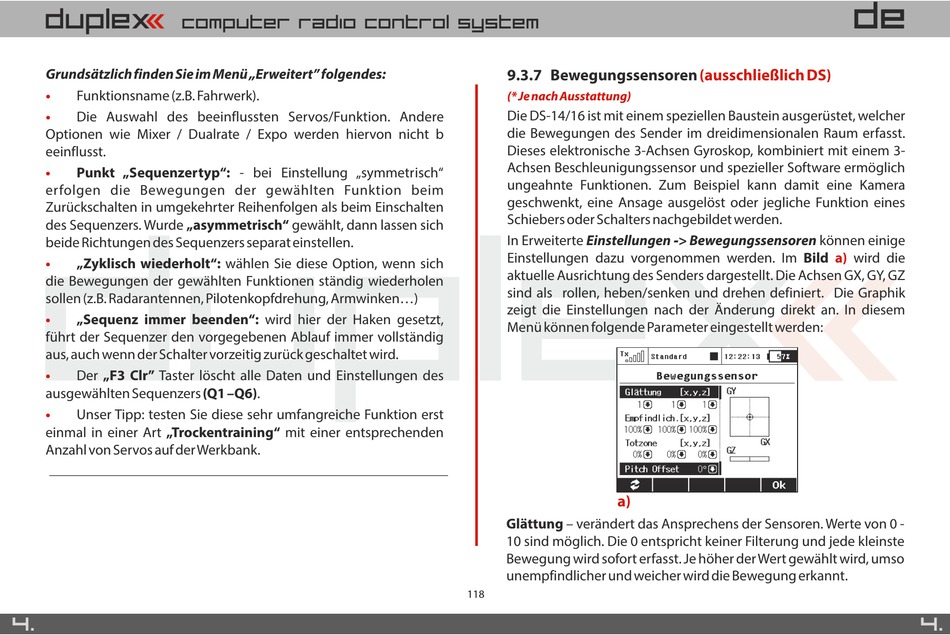

Bewegungssensoren (Nur In Der Ds) - JETI model Duplex DS-16 Bedienungsanleitung

computer radio control system
Grundsätzlich finden Sie im Menü Erweitert folgendes:
Funktionsname (z.B. Fahrwerk).
Die Auswahl des beeinflussten Servos/Funktion. Andere
Optionen wie Mixer / Dualrate / Expo werden hiervon nicht b
eeinflusst.
Punkt Sequenzertyp : - bei Einstellung symmetrisch
erfolgen die Bewegungen der gewählten Funktion beim
Zurückschalten in umgekehrter Reihenfolgen als beim Einschalten
des Sequenzers. Wurde asymmetrisch gewählt, dann lassen sich
beide Richtungen des Sequenzers separat einstellen.
Zyklisch wiederholt : wählen Sie diese Option, wenn sich
die Bewegungen der gewählten Funktionen ständig wiederholen
sollen (z.B. Radarantennen, Pilotenkopfdrehung, Armwinken )
Sequenz immer beenden : wird hier der Haken gesetzt,
führt der Sequenzer den vorgegebenen Ablauf immer vollständig
aus, auch wenn der Schalter vorzeitig zurück geschaltet wird.
Der F3 Clr Taster löscht alle Daten und Einstellungen des
ausgewählten Sequenzers (Q1 Q6).
Unser Tipp: testen Sie diese sehr umfangreiche Funktion erst
einmal in einer Art Trockentraining mit einer entsprechenden
Anzahl von Servos auf der Werkbank.
4.
9.3.7 Bewegungssensoren
(* Je nach Ausstattung)
Die DS-14/16 ist mit einem speziellen Baustein ausgerüstet, welcher
die Bewegungen des Sender im dreidimensionalen Raum erfasst.
Dieses elektronische 3-Achsen Gyroskop, kombiniert mit einem 3-
Achsen Beschleunigungssensor und spezieller Software ermöglich
ungeahnte Funktionen. Zum Beispiel kann damit eine Kamera
geschwenkt, eine Ansage ausgelöst oder jegliche Funktion eines
Schiebers oder Schalters nachgebildet werden.
In Erweiterte Einstellungen -> Bewegungssensoren können einige
Einstellungen dazu vorgenommen werden. Im Bild
aktuelle Ausrichtung des Senders dargestellt. Die Achsen GX, GY, GZ
sind als rollen, heben/senken und drehen definiert. Die Graphik
zeigt die Einstellungen nach der Änderung direkt an. In diesem
Menü können folgende Parameter eingestellt werden:
a)
Glättung verändert das Ansprechens der Sensoren. Werte von 0 -
10 sind möglich. Die 0 entspricht keiner Filterung und jede kleinste
Bewegung wird sofort erfasst. Je höher der Wert gewählt wird, umso
unempfindlicher und weicher wird die Bewegung erkannt.
