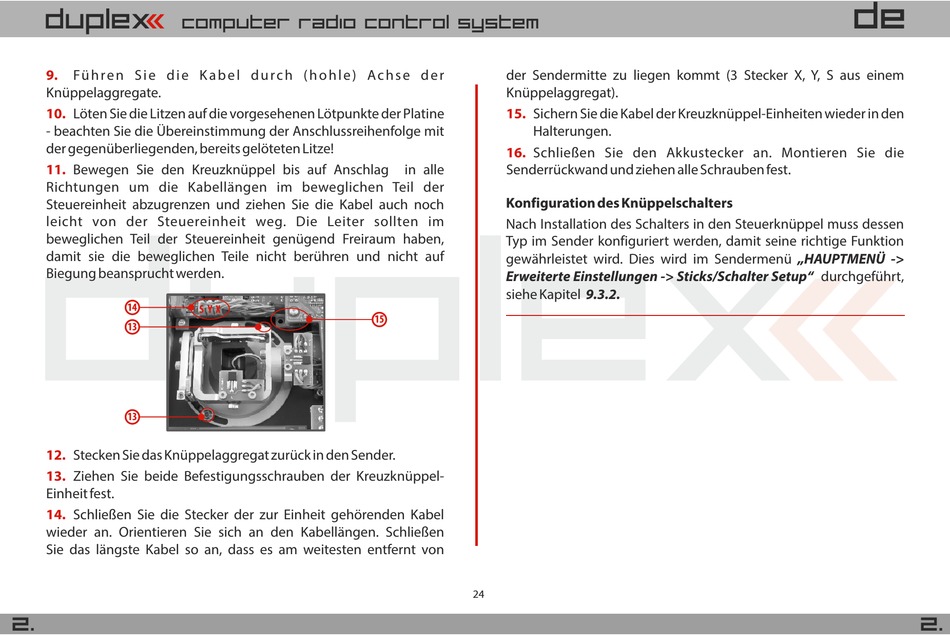

9.
Fü h r e n S i e d i e K a b e l d u r c h ( h o h l e ) A c h s e d e r
Knüppelaggregate.
10.
Löten Sie die Litzen auf die vorgesehenen Lötpunkte der Platine
- beachten Sie die Übereinstimmung der Anschlussreihenfolge mit
der gegenüberliegenden, bereits gelöteten Litze!
11.
Bewegen Sie den Kreuzknüppel bis auf Anschlag
Richtungen um die Kabellängen im beweglichen Teil der
Steuereinheit abzugrenzen und ziehen Sie die Kabel auch noch
leicht von der Steuereinheit weg. Die Leiter sollten im
beweglichen Teil der Steuereinheit genügend Freiraum haben,
damit sie die beweglichen Teile nicht berühren und nicht auf
Biegung beansprucht werden.
14
13
13
12.
Stecken Sie das Knüppelaggregat zurück in den Sender.
13.
Ziehen Sie beide Befestigungsschrauben der Kreuzknüppel-
Einheit fest.
14.
Schließen Sie die Stecker der zur Einheit gehörenden Kabel
wieder an. Orientieren Sie sich an den Kabellängen. Schließen
Sie das längste Kabel so an, dass es am weitesten entfernt von
2.
S
Y
X
15
der Sendermitte zu liegen kommt (3 Stecker X, Y, S aus einem
Knüppelaggregat).
15.
Sichern Sie die Kabel der Kreuzknüppel-Einheiten wieder in den
Halterungen.
16.
Schließen Sie den Akkustecker an. Montieren Sie die
in alle
Senderrückwand und ziehen alle Schrauben fest.
Konfiguration des Knüppelschalters
Nach Installation des Schalters in den Steuerknüppel muss dessen
Typ im Sender konfiguriert werden, damit seine richtige Funktion
gewährleistet wird. Dies wird im Sendermenü HAUPTMENÜ ->
Erweiterte Einstellungen -> Sticks/Schalter Setup durchgeführt,
siehe Kapitel 9.3.2.
