der Sendermitte zu liegen kommt (3 Stecker
Knüppelaggregat).
17. Sichern Sie die Kabel der Kreuzknüppel-Einheiten wieder in den
Halterungen.
18. Montieren Sie die T-Platine wieder an Ihren Platz. Setzen Sie
dazu die Platine genau auf die Steckkontakte und schließen Sie
diese mit sanftem Druck. Beachten Sie die Kabelführung zwischen
den Platinen, die Litzen dürfen weder geknickt, geklemmt noch
unter Zug gesetzt werden - bei Bedarf Kabelführung vorsichtig
adaptieren. Beachten Sie besonders die Kontakte der Antennen!
19. Ziehen Sie die Montageschrauben der T-Platine fest.
20. Schließen Sie den Akkustecker an. Montieren Sie die
Senderrückwand und ziehen alle Schrauben fest.
Konfiguration des Knüppelschalters
Nach Installation des Schalters in den Steuerknüppel muss dessen
Typ im Sender konfiguriert werden, damit seine richtige Funktion
gewährleistet wird. Dies wird im Sendermenü HAUPTMENÜ ->
Erweiterte Einstellungen -> Sticks/Schalter Setup durchgeführt,
siehe Kapitel 9.3.2.
2.
X, Y, S aus einem
39

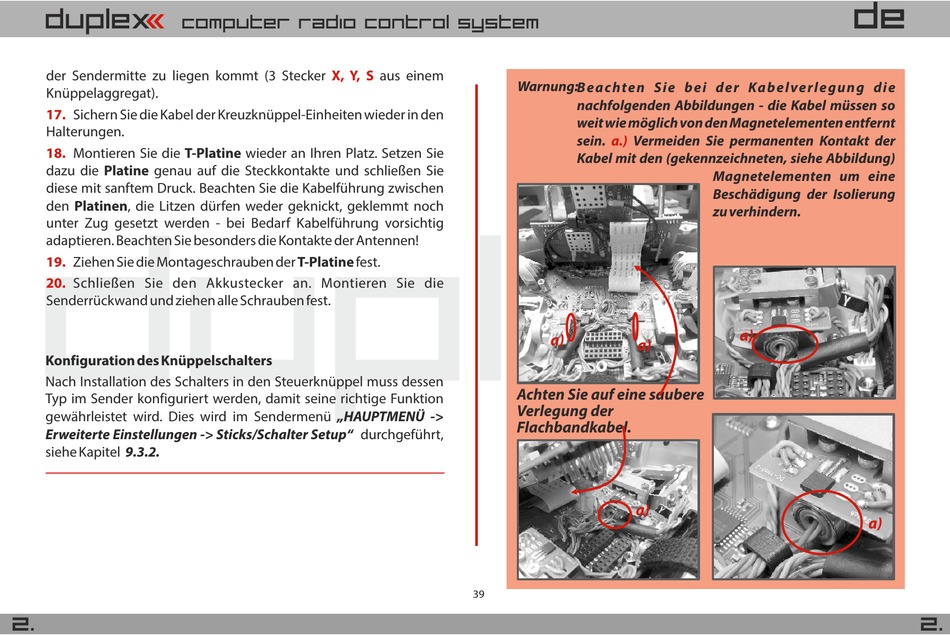

Warnung: Beachten Sie b ei der Kab elverlegung die
nachfolgenden Abbildungen - die Kabel müssen so
weit wie möglich von den Magnetelementen entfernt
sein. a.) Vermeiden Sie permanenten Kontakt der
Kabel mit den (gekennzeichneten, siehe Abbildung)
a)
a)
Achten Sie auf eine saubere
Verlegung der
Flachbandkabel.
a)
DE
Magnetelementen um eine
Beschädigung der Isolierung
zu verhindern.
a)
a)
