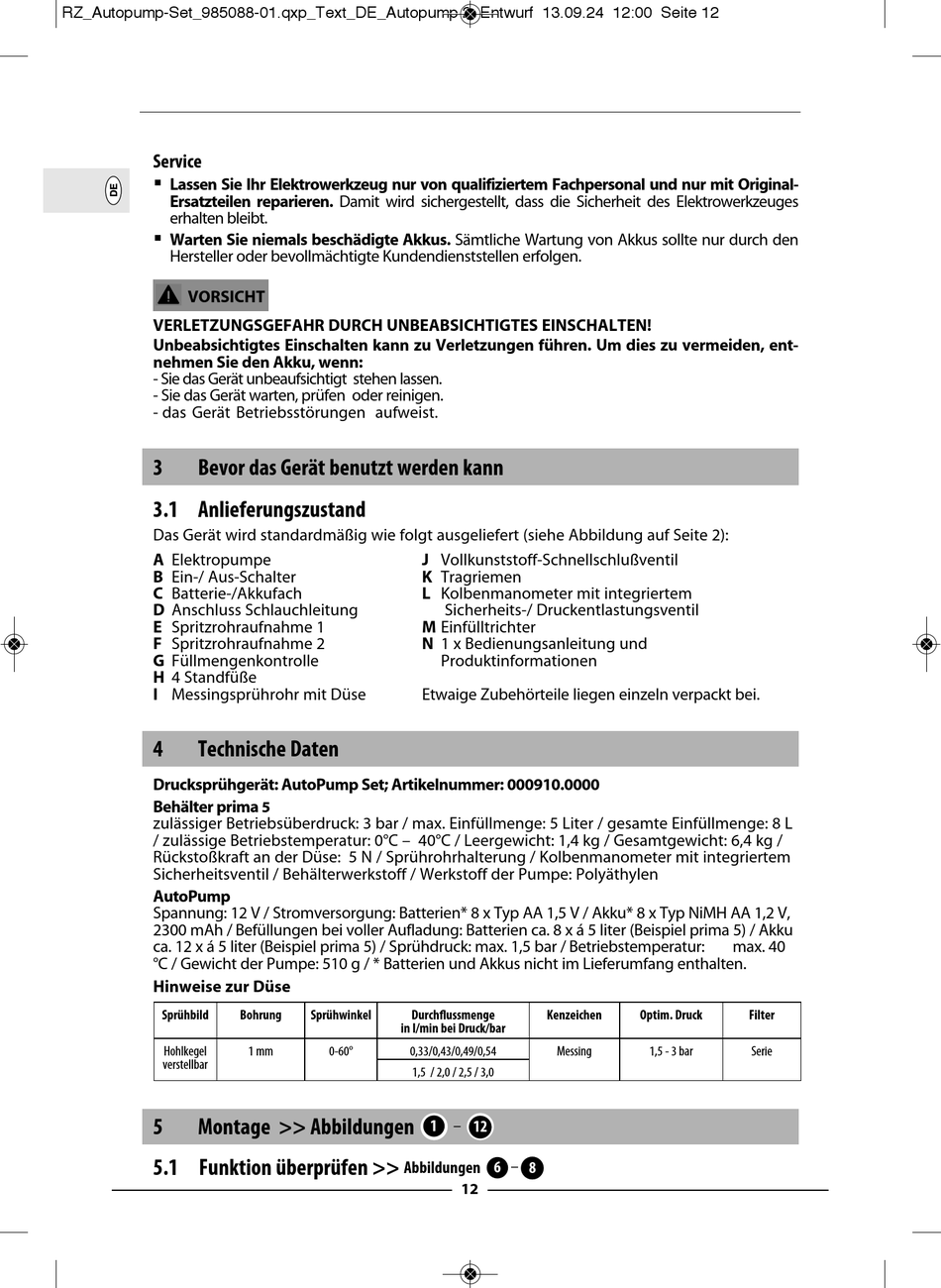

RZ_Autopump-Set_985088-01.qxp_Text_DE_Autopump 2. Entwurf 13.09.24 12:00 Seite 12
Service
Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-
Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges
erhalten bleibt.
Warten Sie niemals beschädigte Akkus. Sämtliche Wartung von Akkus sollte nur durch den
Hersteller oder bevollmächtigte Kundendienststellen erfolgen.
VORSICHT
VERLETZUNGSGEFAHR DURCH UNBEABSICHTIGTES EINSCHALTEN!
Unbeabsichtigtes Einschalten kann zu Verletzungen führen. Um dies zu vermeiden, ent-
nehmen Sie den Akku, wenn:
- Sie das Gerät unbeaufsichtigt stehen lassen.
- Sie das Gerät warten, prüfen oder reinigen.
- das Gerät Betriebsstörungen aufweist.
3
Bevor das Gerät benutzt werden kann
3.1 Anlieferungszustand
Das Gerät wird standardmäßig wie folgt ausgeliefert (siehe Abbildung auf Seite 2):
A Elektropumpe
B Ein-/ Aus-Schalter
C Batterie-/Akkufach
D Anschluss Schlauchleitung
E Spritzrohraufnahme 1
F Spritzrohraufnahme 2
G Füllmengenkontrolle
H 4 Standfüße
I Messingsprührohr mit Düse
4
Technische Daten
Drucksprühgerät: AutoPump Set; Artikelnummer: 000910.0000
Behälter prima
zulässiger Betriebsüberdruck: 3 bar / max. Einfüllmenge: 5 Liter / gesamte Einfüllmenge: 8 L
/ zulässige Betriebstemperatur: 0°C – 40°C / Leergewicht: 1,4 kg / Gesamtgewicht: 6,4 kg /
Rückstoßkraft an der Düse: 5 N / Sprührohrhalterung / Kolbenmanometer mit integriertem
Sicherheitsventil / Behälterwerkstoff / Werkstoff der Pumpe: Polyäthylen
AutoPump
Spannung: 12 V / Stromversorgung: Batterien* 8 x Typ AA 1,5 V / Akku* 8 x Typ NiMH AA 1,2 V,
2300 mAh / Befüllungen bei voller Aufladung: Batterien ca. 8 x á 5 liter (Beispiel prima 5) / Akku
ca. 12 x á 5 liter (Beispiel prima 5) / Sprühdruck: max. 1,5 bar / Betriebstemperatur:
°C / Gewicht der Pumpe: 510 g / * Batterien und Akkus nicht im Lieferumfang enthalten.
Hinweise zur Düse
Sprühbild
Hohlkegel
verstellbar
5
Montage >> Abbildungen
5.1 Funktion überprüfen >>
5
Bohrung
Sprühwinkel
Durchflussmenge
in l/min bei Druck/bar
1 mm
0-60°
0,33/0,43/0,49/0,54
1,5 / 2,0 / 2,5 / 3,0
Abbildungen
J Vollkunststoff-Schnellschlußventil
K Tragriemen
L Kolbenmanometer mit integriertem
Sicherheits-/ Druckentlastungsventil
M Einfülltrichter
N 1 x Bedienungsanleitung und
Produktinformationen
Etwaige Zubehörteile liegen einzeln verpackt bei.
Kenzeichen
Messing
1
–
12
–
6
8
12
max. 40
Optim. Druck
Filter
1,5 - 3 bar
Serie
