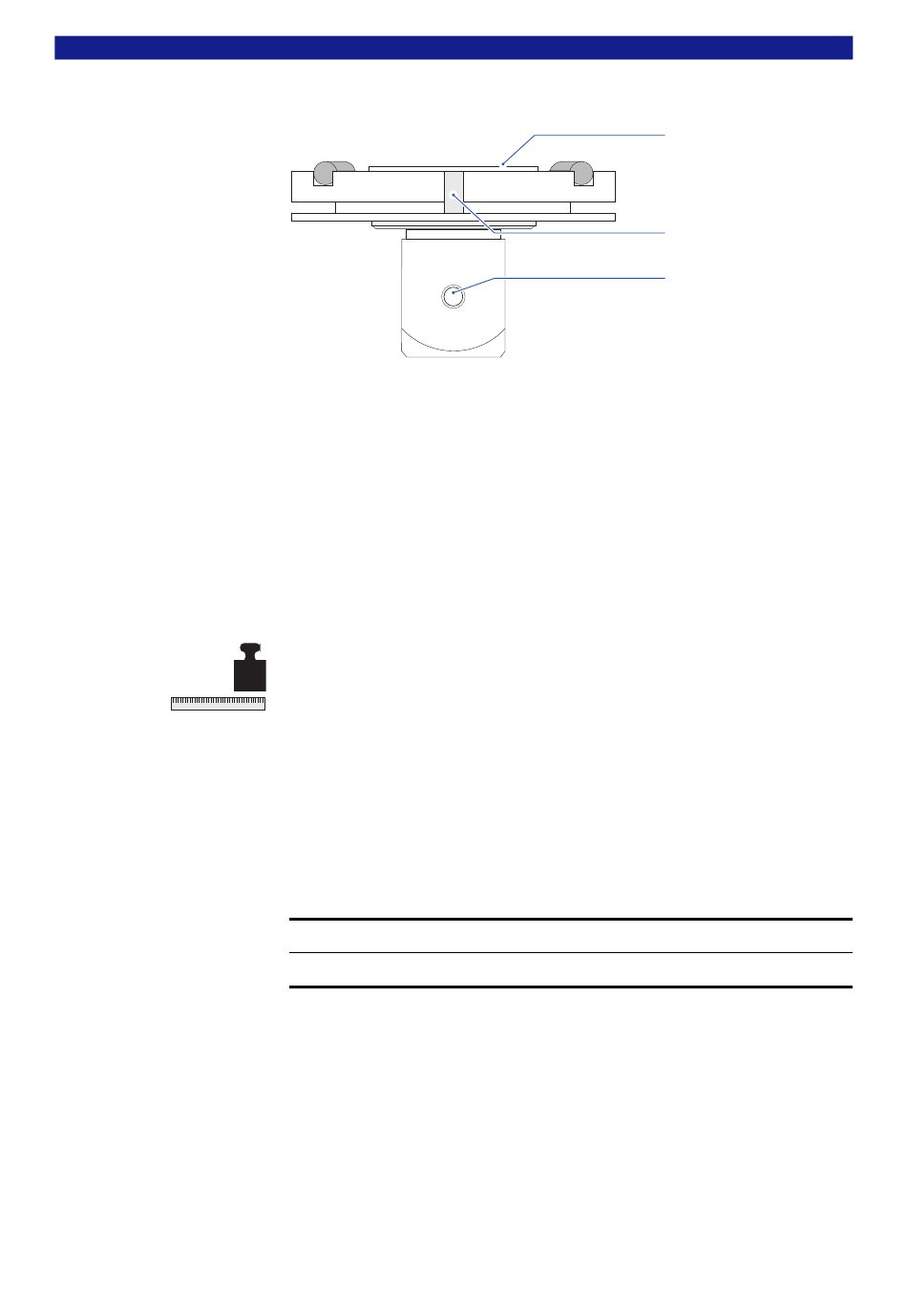

VAST Wechselteller
1 Ankerplatte
2 Nut für den Stift in der Wechseltelleraufnahme des Messkopfs. Der Stift dient zur
richtigen Positionierung des Wechseltellers.
3 M5 Gewindebohrung für Tastersystembauteile, z.B. Taster

Grenzwerte

Bei der Montage eines Tastersystems müssen Grenzwerte für Gewicht,
Länge und Kippmoment des Tastersystems berücksichtigt werden.
An der Wechseltelleraufnahme darf maximal ein Gewicht von 800 g
kg
hängen, Wechselteller inbegriffen. Die Länge eines Tastersystems darf
800 mm nicht überschreiten.
0 mm
Kippmoment
Das Kippmoment ist prinzipiell abhängig vom Gewicht des Tastersystems
und der Lage des Schwerpunkts vom Tastersystem. Zusätzlich ist das
Kippmoment abhängig vom Gesamtgewicht des Tastersystems:
Kippmoment bei unterschiedlichem Gesamtgewicht:
Gesamtgewicht des Tastersystems
800 g
450 g
Berechnung des Kippmoments:
61211-4060101
Siehe [ ⇨ 5-32].
➤
Taktile Messkopfsysteme
VAST gold
1
2
3
K
M
0,1 Nm
0,3 Nm
3-33
