Tastersystem einsetzen
Position des Stifts:
VAST gold
RDS mit VAST XXT
5-36

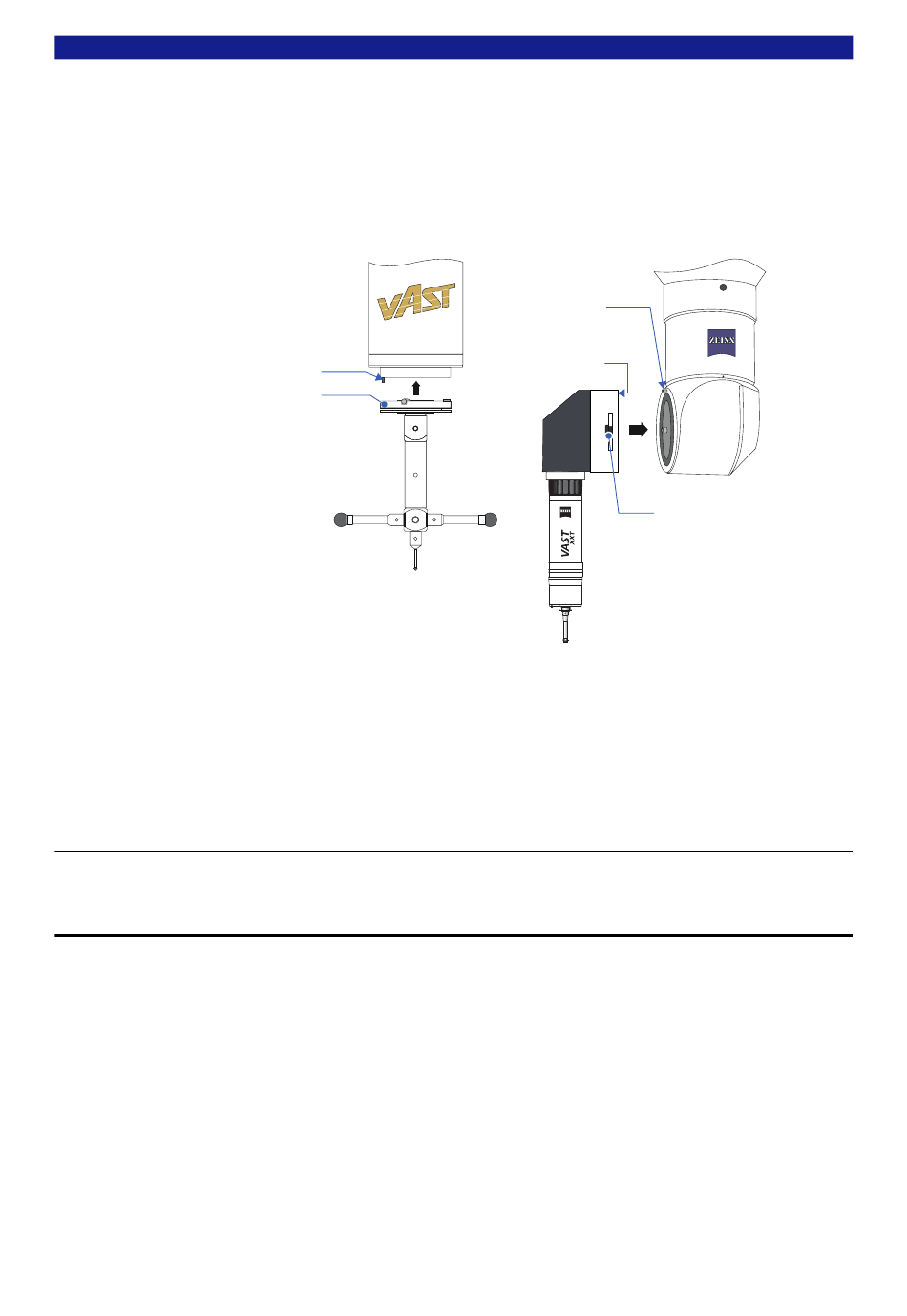

2 Das Tastersystem in die Wechseltelleraufnahme einsetzen.
Der Stift muss in die Nut greifen. Siehe Skizze. Das Tastersystem wird
vom Magneten angezogen. Die Aufnahme des Tastersystems ist voll-
zogen, wenn ein deutlich hörbares Klicken zu hören ist.
1
2
1 Stift in Wechseltelleraufnahme des Messkopfs
2 Nut im Wechselteller
3 Drucktaste zum Lösen der Sicherung.
Hinweis: Die Drucktaste nur beim Abnehmen des RDS Wechseltellers drücken.
Stift an linker Seite
Stift an beliebiger Stelle. Die Position ist abhängig von der Einstellung
der Schwenkachse. Der Winkel der Schwenkachse wird mit der Mess-
software eingestellt.

Tastersystem abnehmen (manuell)

Die Vorgehensweise beim Abnehmen eines Tastersystems ist bei den
einzelnen Messkopfsystemen prinzipiell gleich. Dennoch gibt es einige
Besonderheiten. Zunächst muss der Vorgang durch die Messsoftware
eingeleitet werden. Siehe Bedienungsanleitung für die Messsoftware.
1 Den Vorgang durch die Messsoftware einleiten.
Bei den VAST Messkopfsystemen muss in der Messsoftware eine Ver-
zögerungszeit angegeben werden, nach der sich das Tastersystem
von der Wechseltelleraufnahme lösen soll.
61211-4060101
1
2
Taktile Messkopfsysteme
3
