Handbuch zur funktionalen Sicherheit
für das Memosens-Kabel CYK10 SIL
Hinweis!
Allgemeine Informationen zur funktionalen Sicherheit (SIL) finden Sie unter
www.endress.com/SIL und in der Kompetenzbroschüre CP002Z "Funktionale Sicher-
heit in der Prozess-Instrumentierung zur Risikoreduzierung".
Hinweis!
Allgemeine und technische Informationen zum Memosens-Kabel CYK10 finden Sie in
Kapitel 11.
1 Aufbau eines Messsystems mit einem Memosens-Kabel
CYK10 SIL
1.1 Systemtechnische Komponenten

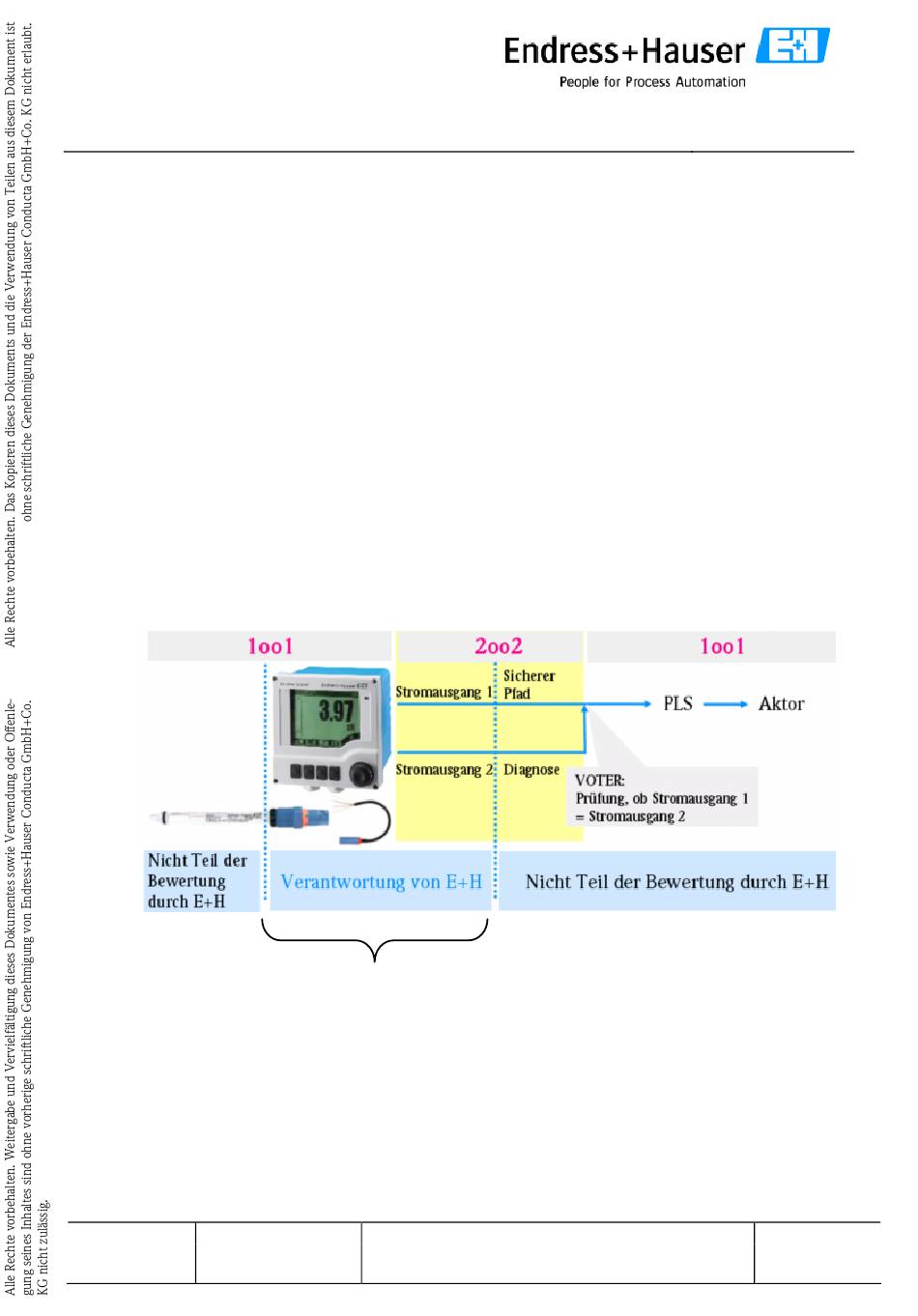

Ein System, in dem das Kabel CYK10 zum Einsatz kommt, sieht wie folgt aus:
Dieser Teil, insbesondere das Kabel, wird in diesem Dokument behandelt.
1. Memosens pH-Glassensor, z. B. Orbisint CPS11D SIL
2. Memosens-Kabel CYK10 SIL
3. Memosens-Transmitter Liquiline M CM42 SIL
Das Kabel ist nur ein kleiner Bestandteil der kompletten Sicherheitsfunktion. Das Kabel
erfüllt die IEC 61508.
