Handbuch zur funktionalen Sicherheit
für das Memosens-Kabel CYK10 SIL

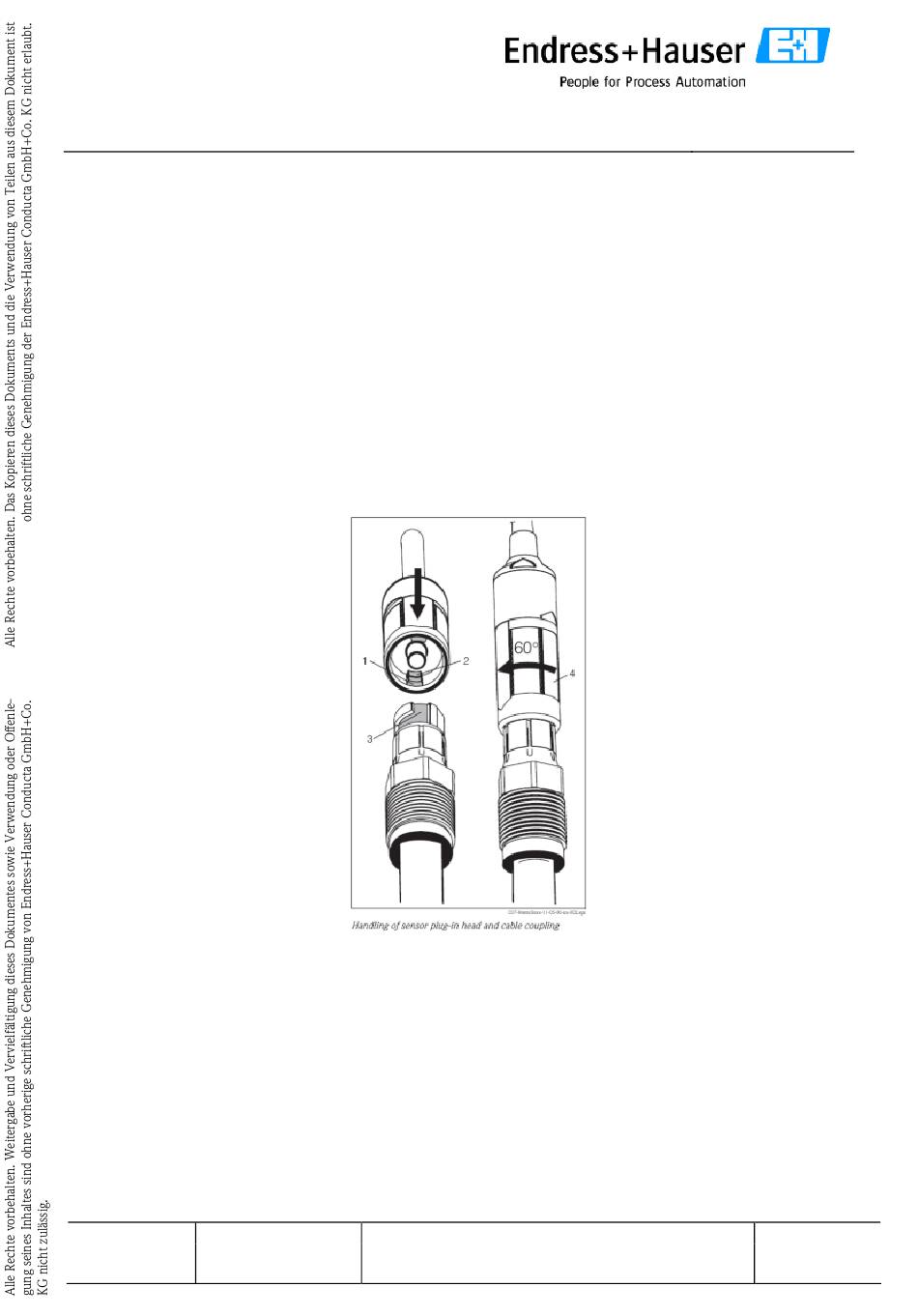

11.2.2 Handhabung von Sensorsteckkopf und Kabelkupplung
Um den Bajonettverschluss des Kabels auf den Sensorsteckkopf zu setzen, gehen Sie bit-
te wie folgt vor:
1. Drehen Sie den unteren Teil der Kupplung so, dass die beiden Keilpaare (Pos.
1, 2) übereinander sitzen.
2. Setzen Sie die Kupplung auf den Steckkopf, sodass die Keile in den Ausspa-
rungen des Steckkopfes (Pos. 3) passen.
3. Drehen Sie den unteren Teil der Kupplung (Pos. 4) so weit wie möglich im
Uhrzeigersinn (ca. 60°). Auf diese Weise wird die Kupplung verriegelt und je-
des unbeabsichtigte Lösen der Verbindung verhindert. Zum Öffnen bzw. Lö-
sen der Verbindung gehen Sie in umgekehrter Reihenfolge vor.
11.2.3 Umgebung
Schutzart:
Umgebungstemperatur: -15 °C/ 5 °F ... 135 °C/275 °F allgemein,
Lagertemperatur:
Version:
2.0
IP68 (10 m/32,18 ft Wassersäule, 48 Tage, 1M KCl,
25 °C/77 °F)
bei SIL-Anwendungen: sind max. 60 °C/140 °F zulässig.
0 °C - 80 °C / 32 °F - 176 °F
Seite:
23 von 28
