Endress+Hauser Proline Promass F 100 Technische Information Seite 47

Proline Promass F 100

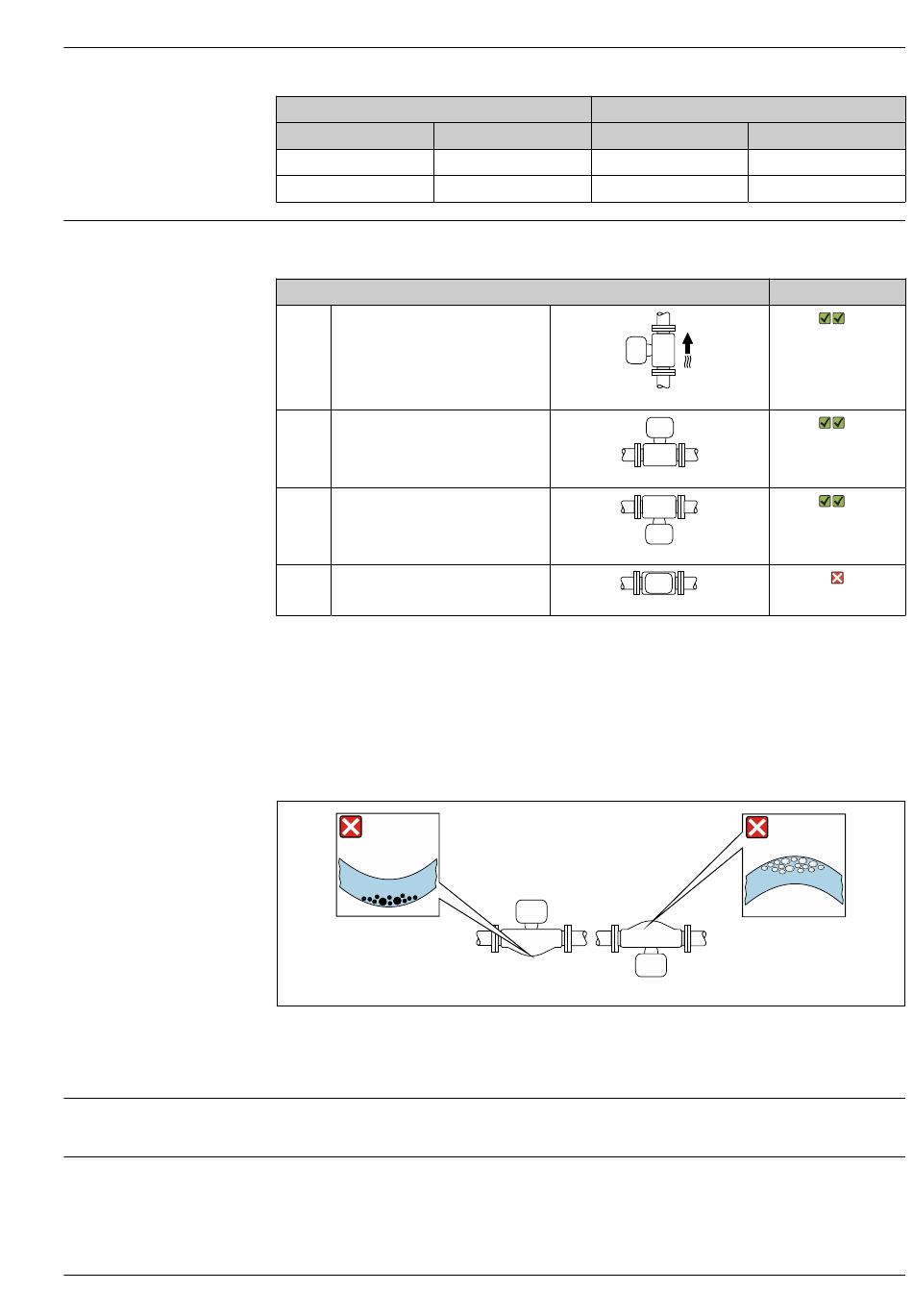

Einbaulage
Ein- und Auslaufstrecken
Spezielle Montagehinweise
Endress+Hauser
DN
[mm]
150
250
Die Pfeilrichtung auf dem Messaufnehmer-Typenschild hilft, den Messaufnehmer entsprechend der
Durchflussrichtung einzubauen (Fließrichtung des Messstoffs durch die Rohrleitung).
A Vertikale Einbaulage
B Horizontale Einbaulage Messumfor-
mer oben
C Horizontale Einbaulage Messumfor-
mer unten
D Horizontale Einbaulage Messumfor-
mer seitlich
1) Um die Selbstentleerung zu gewährleisten, wird diese Einbaulage empfohlen.
2) Anwendungen mit tiefen Prozesstemperaturen können die Umgebungstemperatur senken. Um die mini-
male Umgebungstemperatur für den Messumformer einzuhalten, wird diese Einbaulage empfohlen.
3) Anwendungen mit hohen Prozesstemperaturen können die Umgebungstemperatur erhöhen. Um die maxi-
male Umgebungstemperatur für den Messumformer einzuhalten, wird diese Einbaulage empfohlen.
Wenn ein Messaufnehmer mit gebogenem Messrohr horizontal eingebaut wird: Messaufnehmerpo-
sition auf die Messstoffeigenschaften abstimmen.
1
 21 Einbaulage Messaufnehmer mit gebogenem Messrohr
1 Vermeiden bei feststoffbeladenen Messstoffen: Gefahr von Feststoffansammlungen
2 Vermeiden bei ausgasenden Messstoffen: Gefahr von Gasansammlungen
Bei der Montage muss keine Rücksicht auf Turbulenz erzeugende Armaturen wie Ventile, Krümmer
oder T-Stücke genommen werden, solange keine Kavitationseffekte entstehen →  57.
Entleerbarkeit
Bei vertikalem Einbau können die Messrohre vollständig entleert und vor Ablagerungen geschützt
werden.
[in] [mm]
6 90
10 150
Einbaulage
Ø Blende, Rohrverengung
[in]
3,54
5,91
Empfehlung
A0015591
Ausnahme:
→  21,  47
A0015589
Ausnahme:
→  21,  47
A0015590
A0015592
2
1)
2)
3)
A0028774
47
