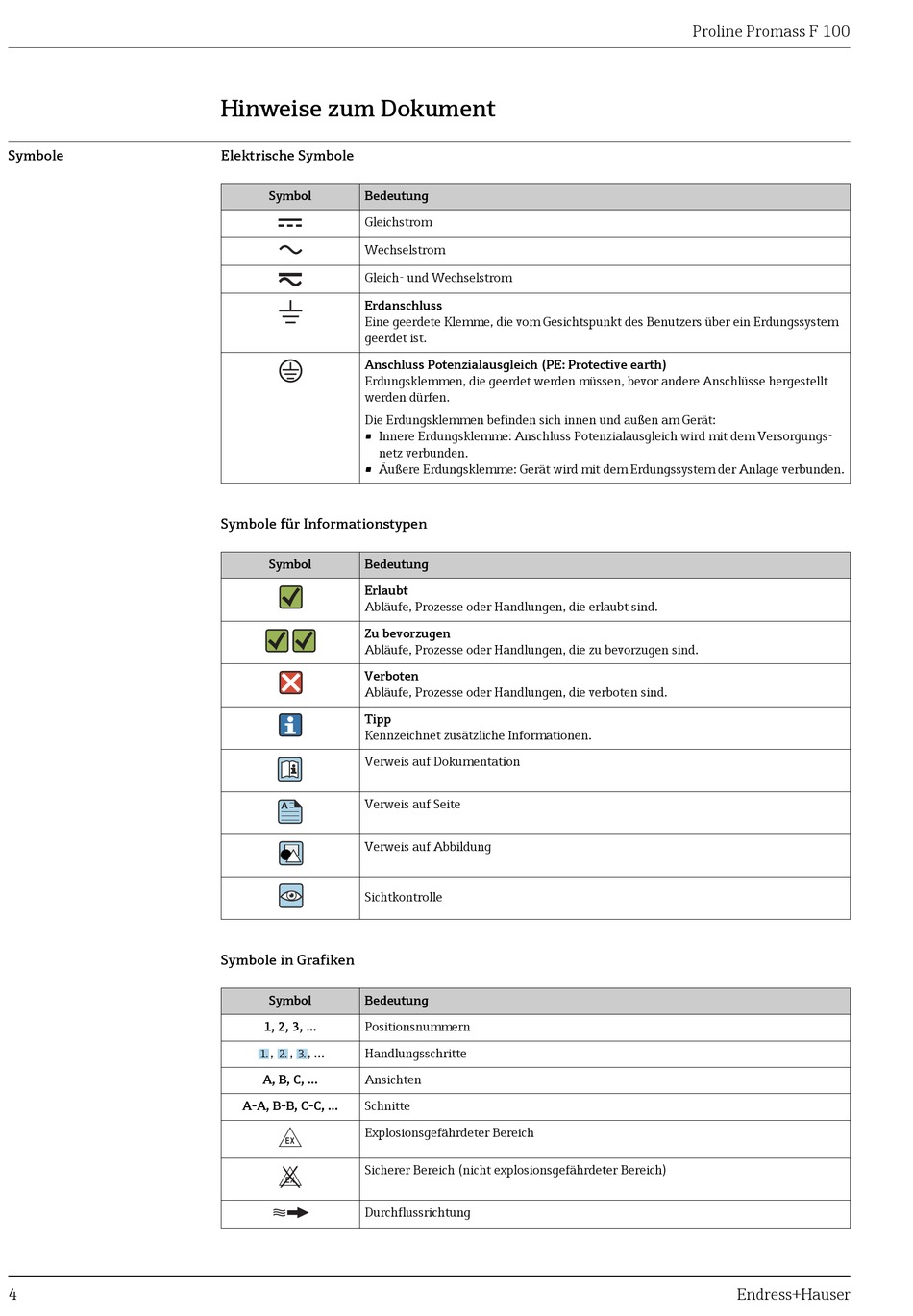

Endress+Hauser Proline Promass F 100 Technische Information Seite 4

Symbole
4
Hinweise zum Dokument
Elektrische Symbole
Symbol Bedeutung
Gleichstrom
Wechselstrom
Gleich- und Wechselstrom
Erdanschluss
Eine geerdete Klemme, die vom Gesichtspunkt des Benutzers über ein Erdungssystem
geerdet ist.
Anschluss Potenzialausgleich (PE: Protective earth)
Erdungsklemmen, die geerdet werden müssen, bevor andere Anschlüsse hergestellt
werden dürfen.
Die Erdungsklemmen befinden sich innen und außen am Gerät:
• Innere Erdungsklemme: Anschluss Potenzialausgleich wird mit dem Versorgungs-
netz verbunden.
• Äußere Erdungsklemme: Gerät wird mit dem Erdungssystem der Anlage verbunden.
Symbole für Informationstypen
Symbol Bedeutung
Erlaubt
Abläufe, Prozesse oder Handlungen, die erlaubt sind.
Zu bevorzugen
Abläufe, Prozesse oder Handlungen, die zu bevorzugen sind.
Verboten
Abläufe, Prozesse oder Handlungen, die verboten sind.
Tipp
Kennzeichnet zusätzliche Informationen.
Verweis auf Dokumentation
Verweis auf Seite
A
Verweis auf Abbildung
Sichtkontrolle
Symbole in Grafiken
Symbol Bedeutung
1, 2, 3, ... Positionsnummern
, , , ... Handlungsschritte
1. 2. 3.
A, B, C, ... Ansichten
A-A, B-B, C-C, ... Schnitte
Explosionsgefährdeter Bereich
-
Sicherer Bereich (nicht explosionsgefährdeter Bereich)
.
Durchflussrichtung
