Proline Promass F 100
Potenzialausgleich
Klemmen
Endress+Hauser
HART-Eingang

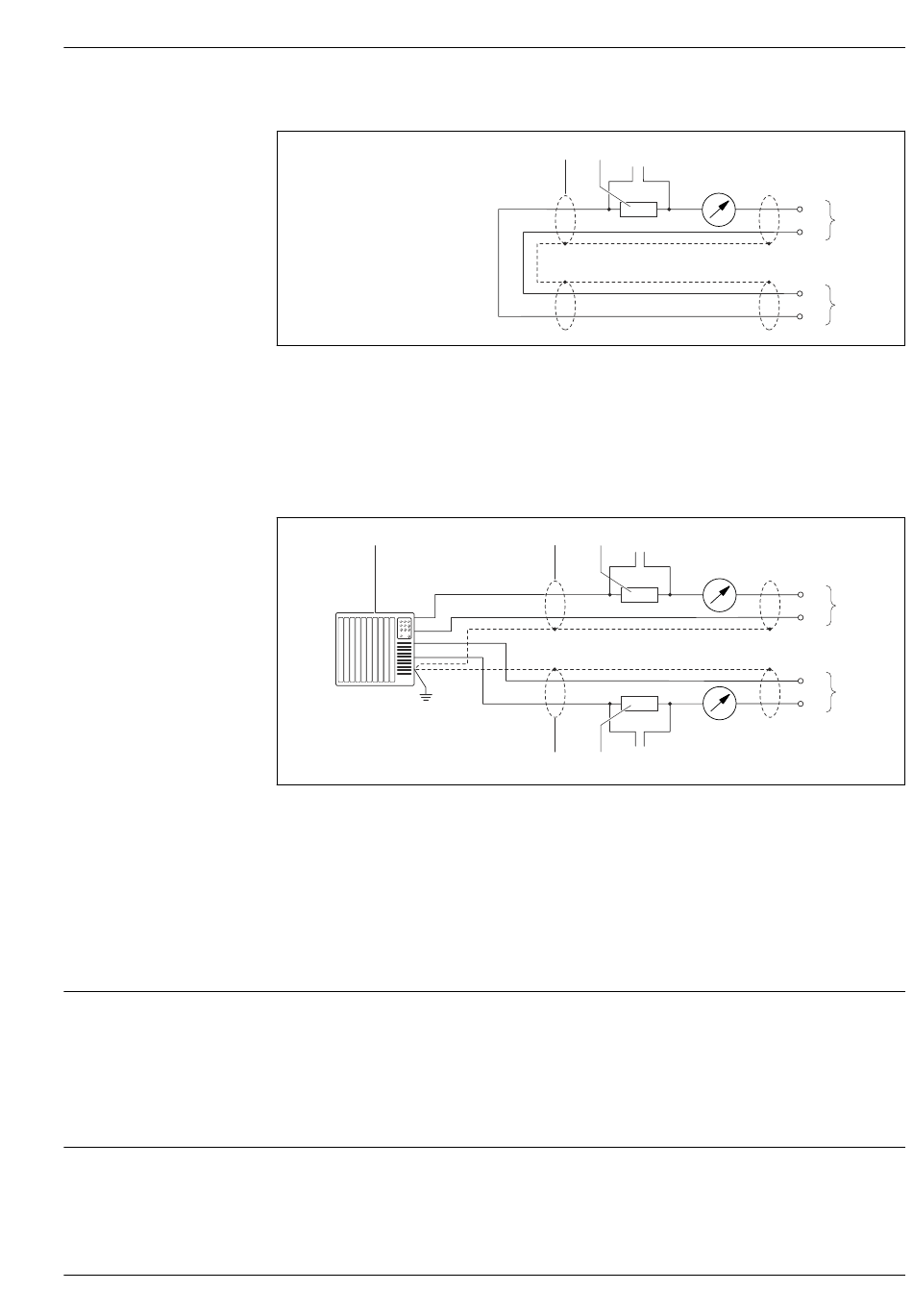

 18 Anschlussbeispiel für HART-Eingang (Burst-Mode) über Stromausgang (aktiv)
1 Kabelschirm einseitig. Kabelspezifikation beachten
2 Widerstand für HART-Kommunikation (≥ 250 Ω): Maximale Bürde beachten
3 Anschluss für HART-Bediengeräte
4 Analoges Anzeigeinstrument
5 Messumformer
6 Messaufnehmer für externe Messgröße
1
+
-
-
+
 19 Anschlussbeispiel für HART-Eingang (Master-Mode) über Stromausgang (aktiv)
1 Automatisierungssystem mit Stromeingang (z.B. SPS).
Voraussetzung: Automatisierungssystem mit HART-Version 6, die HART-Kommandos 113 und 114 können
verarbeitet werden.
2 Kabelschirm einseitig. Kabelspezifikation beachten
3 Widerstand für HART-Kommunikation (≥ 250 Ω): Maximale Bürde beachten
4 Anschluss für HART-Bediengeräte
5 Analoges Anzeigeinstrument
6 Messumformer
7 Messaufnehmer für externe Messgröße
Anforderungen
Beim Potenzialausgleich:
• Betriebsinterne Erdungskonzepte beachten
• Einsatzbedingungen wie Material und Erdung der Rohrleitung berücksichtigen
• Messstoff, Messaufnehmer und Messumformer auf dasselbe elektrische Potenzial legen
• Für die Potenzialausgleichsverbindungen ein Erdungskabel mit dem Mindestquerschnitt von
6 mm 2 (10 AWG) und einem Kabelschuh verwenden
Messumformer
Federkraftklemmen für Aderquerschnitte 0,5 ... 2,5 mm
Safety Barrier Promass 100
Steckbare Schraubklemmen für Aderquerschnitte 0,5 ... 2,5 mm
1 2 3 4
4...20 mA
2 3 4 5
4...20 mA
4...20 mA
2 3 4 5
2
(20 ... 14 AWG)
2 (20 ... 14 AWG)
+
5
-
-
6
+
A0019828
+
6
-
-
7
+
A0019830
