de

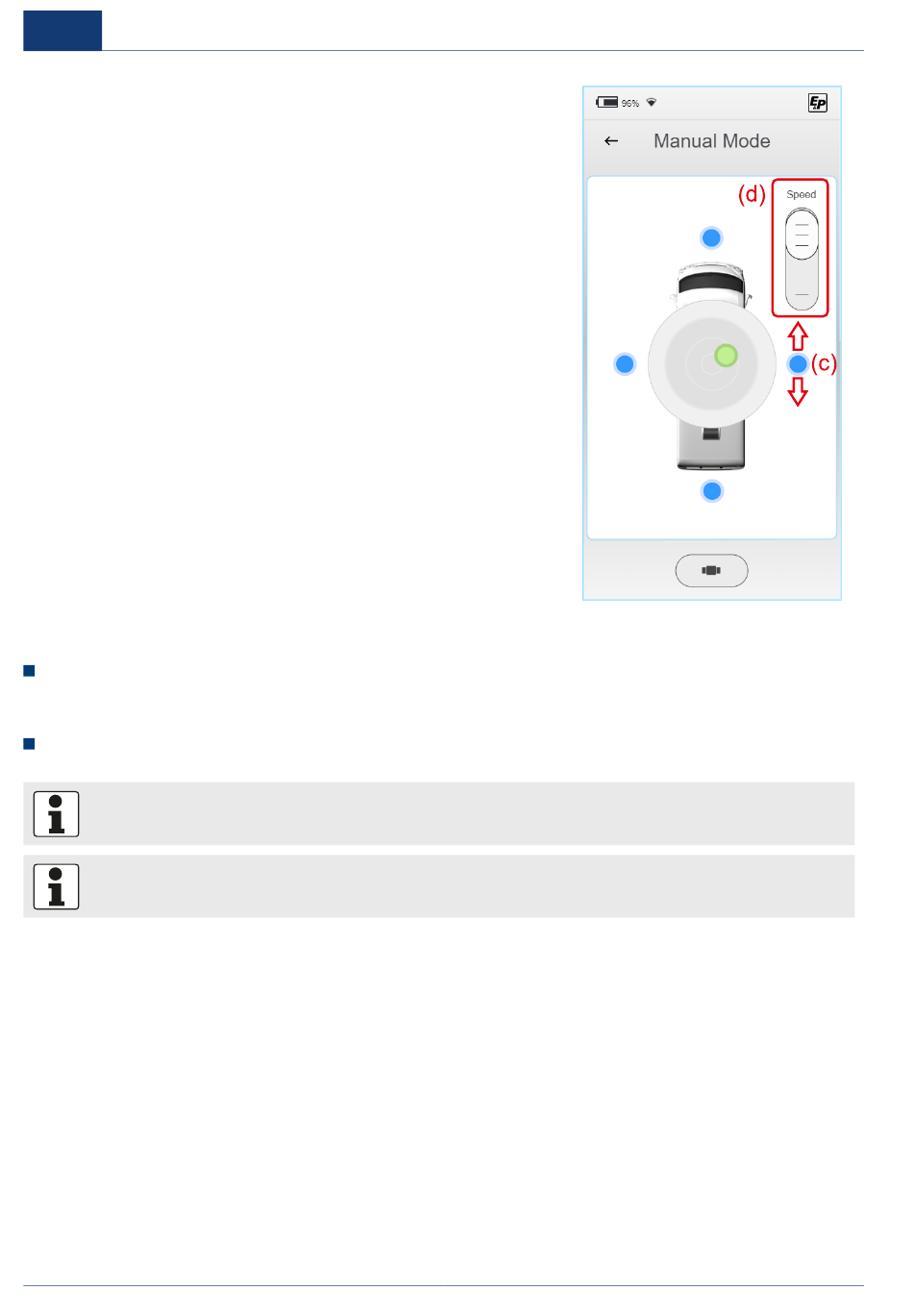

2. Es erscheint eine Draufsicht-Darstellung eines Reisemobils
(Vogelperspektive) mit zentrisch angeordneter Dosenlibelle.
Die Libelle selbst ist als grüner Punkt dargestellt. Als vier blaue
Punkte dargestellt befinden sich die Steuerregler an den Fahr-
zeughauptseiten angeordnet (Front, Heck, links, rechts).
Bei Berührung einer der vier Punkte (c) erscheint der vollstän-
dige Steuerregler. Durch das Manövrieren der Libelle ins Zen-
trum der Dosenlibelle nivellieren Sie das Fahrzeug.
Zusätzlich besteht die Möglichkeit das System mit zwei unter-
schiedlichen Geschwindigkeiten anzusteuern (d), wodurch
schnelle Verfahrbewegungen in den Arbeitsbereich hinein,
aber auch präzise Verfahrbewegungen im Arbeitsbereich selbst
möglich sind.
Achten Sie auf folgende Reihenfolge um eine niedrige Einstiegshöhe zu erreichen (analog zum Auto-
matikprozess):
Ausrichtung in Längsrichtung: Heben Sie die tieferliegende Fahrzeugseite (Front/ Heck) soweit
an bis sich die Libelle auf einer Ebene mit dem Zentrum befindet, d.h. auf einer gedanklich horizontal
verlaufende Achse durch das Zentrum.
Ausrichtung in Querrichtung: Heben Sie die tieferliegende Fahrzeugseite (links, rechts) an bis
sich die Libelle im Zentrum befindet.
Der Auflösungsgrad der Darstellung steigt mit kürzerem Abstand zum Zentrum. Hierdurch ist
die Feinjustierung im Endstadium vereinfacht.
Als Nutzerinformation wird stets angezeigt, ob die Stützen vollständig eingefahren sind. Sollte
eine der Stützen teilweise ausgefahren sein wird das Symbol „legs out" eingeblendet.
42
4101204_b
