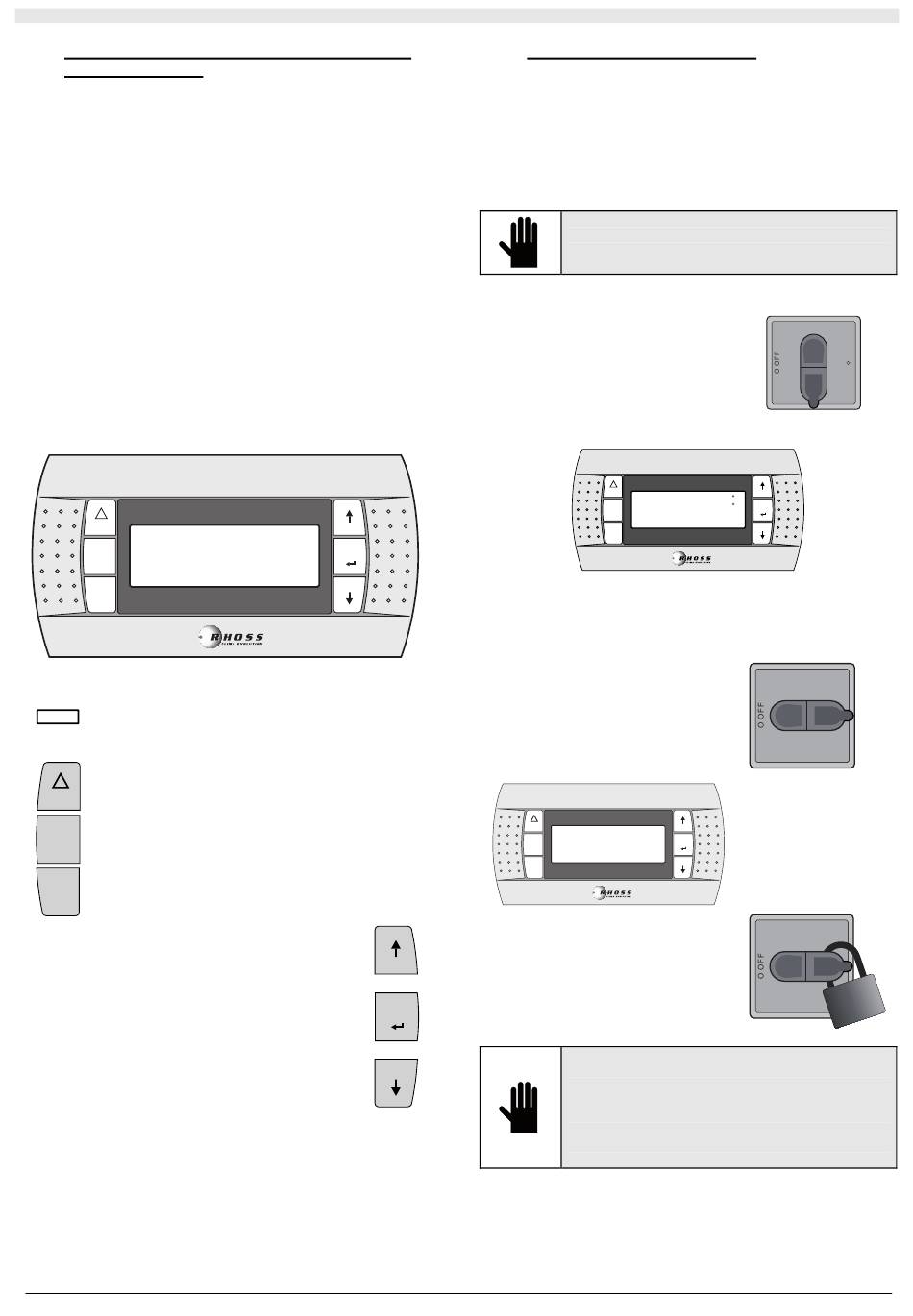

I.8 BESCHREIBUNG DER KONTROLLE FÜR DIE
MODELLE ASDP1
Die Bedienelemente bestehen aus dem Hauptschalter, dem
automatischen Schutzschalter und der Bedientafel auf der Maschine.
I.8.1 HAUPTSCHALTER
Netztrennschalter zur manuellen Unterbrechung der Stromversorgung
des Typs «b» (Normenbezug EN 60204-1 § 5.3.2).
I.8.2 AUTOMATISCHE SCHUTZSCHALTER
• Automatischer Schutzschalter des Verdichters
Dieser Schalter erlaubt das Ein-/Ausschalten des
Leistungsstromkreises des Verdichters.
• Automatischer Schutzschalter der Pumpe
Dieser Schalter erlaubt das Ein-/Ausschalten der Pumpen.
• Automatischer Schutzschalter des Ventilators
Dieser Schalter erlaubt das Ein-/Ausschalten der Ventilatoren.
I.8.3 BEDIENTAFEL AUF DER MASCHINE
Die Tastatur mit Display zeigt die Betriebstemperatur und alle
Prozessvariablen der Einheit, ermöglicht den Zugriff auf die Parameter
zur Einstellung der Betriebssollwerte und ihre Änderung. Für den
Kundendienst ist der Zugriff auf die Steuerparameter der Einheit mit
Passwort möglich (Zugriff nur für befugtes Personal).
!
ALARM
Prg
ON
OFF
DISPLAY:
zeigt die Nummern und Werte aller Parameter (z.B.
Wasseraustrittstemperatur, usw.), eventuelle
Alarmcodes und den Status aller Ressourcen durch
Zeichenketten an.
Taste ALARM:
!
Anzeige des Alarmcodes und Alarmrücksetzungen.
ALARM
Taste PRG:
Programmierung der grundlegenden
Prg
Betriebsparameter für den Betrieb der Maschine.
Taste ON/OFF:
ON
OFF Ein- und Ausschalten der Einheit.
Scrollen der Liste der Parameter, der Betriebszustände
und eventueller Alarme, Änderung der eingestellten
Zum Bestätigen der Wahlen.
Scrollen der Parameterliste, der Betriebszustände und
eventueller Alarme, Änderung der eingestellten
MODE
Taste UP:
Sollwerte.
Taste MODE - ENTER:
MODE
Taste DOWN:
Sollwerte.
I.9 GEBRAUCHSANWEISUNGEN
Mit Hilfe der Schalter und der Tastatur kann der Benutzer folgende
Eingriffe vornehmen:
• Stromversorgung der Einheit;
• Inbetriebnahme;
• Umschalten/Wahl der Betriebsart;
• Einstellung Sommersollwert;
• Anzeige der Alarmmeldungen auf dem Display;
• Anhalten der Einheit;
• Trennen der Einheit vom Stromnetz.
WICHTIG!
Alle anderen Arbeiten sind ausschließlich den von
der Firma
vorbehalten.
I.9.1 STROMVERSORGUNG DER EINHEIT
Zur Stromversorgung der Einheit wird
der Hauptschalter im Uhrzeigersinn
gedreht. Zuvor muss der Schutzschalter
des Verdichters, der Pumpen und der
Ventilatoren eingeschaltet werden.
Die Bedientafel schaltet sich ein und zeigt die Hauptseite.
!
ALARM
Prg
ON
OFF
Durch Drücken der Taste DOWN wird der Betriebszustand der Einheit
angezeigt.
I.9.2 ABTRENNUNG VOM STROMNETZ
Zur Abtrennung vom Stromnetz den
Hauptschalter der Einheit gegen den
Uhrzeigersinn drehen.
!
ALARM
Prg
ON
OFF
Um sicherzugehen, dass die Einheit nicht
versehentlich versorgt wird, kann der
Hauptschalter blockiert werden.
WICHTIG!
Der geöffnete Hauptschalter schließt die
Stromversorgung des Heizwiderstands des
Plattenwärmetauschers, der Frostschutzheizung
des Pufferspeichers und der Kurbelwannenheizung
des Verdichters aus. Der Schalter ist daher nur bei
Reinigungs-, Wartungs- und Reparaturarbeiten zu
betätigen.
