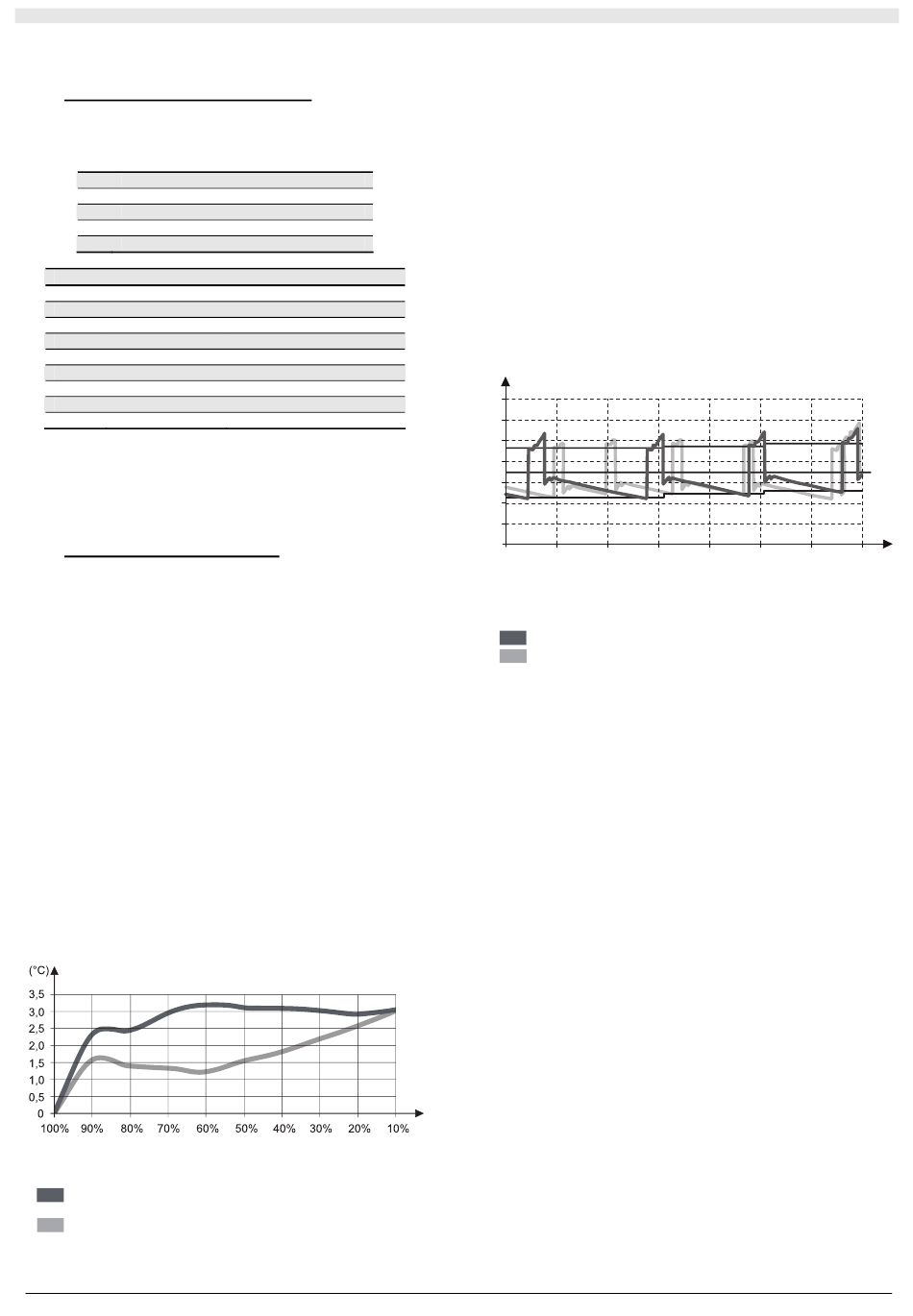

I
ABSCHNITT I: BENUTZER
I.1
LIEFERBARE AUSFÜHRUNGEN
Nachfolgend werden die lieferbaren Ausführungen dieser Produktreihe
aufgeführt. Nachdem die Einheit identifiziert wurde, können aus
nachfolgender Tabelle einige Merkmale der Maschine entnommen
werden.
T
Wassererzeugende Einheit
C
Nur Kälte
A
Luftgekühlte Verflüssigung/Verdampfung
E
Hermetische Scroll-Verdichter
Y
Kältemittel R410A:
Modell
Anz. Verdichter
118
1
121
1
128
1
131
1
135
1
140
1
253
2
261
2
270
2
(*) Der Leistungswert, der für die Kennung des Modells benutzt wird, ist
ein ungefährer Wert. Für den genauen Wert die Maschine identifizieren
und die beiliegende Unterlagen einsehen (A1 Technische Daten).
Lieferbare Ausrüstungen für die Modelle TCAEY 253-261-270:
ASDP1 – Ausrüstung mit doppelter Pumpe, davon eine im Stand-by mit
automatischer Zuschaltung und Pufferspeicher.
I.2
ADAPTIVEFUNCTION PLUS
Die neue adaptive Steuerlogik AdaptiveFunction Plus, ist ein
exklusives Patent der Fa.
RHOSS
Zusammenarbeit mit der Universität Padua. Die verschiedenen
Ausarbeitungs- und -Entwicklungsoperationen der Algorithmen wurden
an den Einheiten der Reihe TCAEY im Labor Forschung&Entwicklung
S.p.A. durch zahlreiche Testphasen implementiert und
RHOSS
perfektioniert.
Ziele
• Garantie eines immer optimalen Betriebs der Einheit in der Anlage,
in der sie installiert ist und eine große Genauigkeit der
Wasservorlauftemperatur.
Höchste Präzision
Die Einheit arbeitet mit festen Sollwert und dank der Kontrolle der
Wassertemperatur im Vorlauf und der fortschrittlichen Regellogik
kann für Lasten zwischen 50% und 100% eine
Durchschnittsabweichung des Wassers am Abnehmer von zirka ±
1,5°C vom Sollwert garantiert werden, im Gegensatz zu den zirka ±
3°C, die man normalerweise mit einer Standardkontrolle auf der
Rücklaufleitung erhält. Auf diese Weise werden Präzision und
Zuverlässigkeit für alle Anwendungen gewährleistet, bei denen ein
Regler notwendig ist, der mit größerer Genauigkeit einen konstanten
Temperaturwert des gelieferten Wassers garantiert und überall dort,
wo die Raumfeuchtigkeit besonders kontrolliert werden muss. Bei
Prozessanwendungen ist immer der Gebrauch einer Einheit mit
Pufferspeicher empfehlenswert, die eine hohe Wärmeträgheit des
Systems gewährleistet.
s
s
Abweichung
FC
Last
Einheit mit Pufferspeicher, 4 Liter/kW in der Anlage und
Rücklaufkontrolle.
Einheit mit Pufferspeicher, 2 Liter/kW in der Anlage und
Vorlaufkontrolle mit Funktion AdaptiveFunction Plus.
Kälteleistung (kW) (*)
18
21
28
31
35
40
53
61
70
und das Ergebnis einer langjährigen
Die Grafik zeigt den Verlauf der Abweichung der Wassertemperatur
vom Sollwert bei unterschiedlichen Teillasten und beweist so, dass eine
Einheit mit Vorlaufkontrolle und AdaptiveFunction Plus eine höhere
Präzision der Wassertemperatur für die Abnehmer garantiert.
Virtual Tank: garantierte Zuverlässigkeit
Eine geringe Wassermenge in der Anlage kann die Ursache geringer
Betriebszuverlässigkeit der Kaltwassersätze sein und kann zu
Systeminstabilität im Allgemeinen und Leistungsabfall am Abnehmer
führen. Dank der Funktion Virtual Tank ist all dies kein Problem mehr.
Die Einheit kann in Anlagen mit nur 2 l/kW in den Leitungen arbeiten,
da die Steuerung in der Lage ist, die fehlende Trägheit eines
Pufferspeichers zu kompensieren und als "Dämpfer" des
Kontrollsystems zu fungieren. So wird ein ungelegenes Einschalten und
Ausschalten des Verdichters vermieden und die durchschnittliche
Abweichung vom Sollwert verringert. Bei Prozessanwendungen ist
immer der Gebrauch einer Einheit mit Pufferspeicher empfehlenswert,
die eine hohe Wärmeträgheit des Systems gewährleistet.
T
14
12
10
8
6
4
2
0
2000
3000
T
Temperatur des erzeugten Wassers (°C)
t
Zeit (s)
T1
Temperatur des Sollwerts
Vorlauftemperatur mit Virtual Tank
Vorlauftemperatur ohne Virtual Tank
Die Grafik zeigt verschiedene Verläufe der Wassertemperatur am
Austritt des Kaltwassersatzes bei einer Last am Abnehmer von 80%.
Man sieht, dass der Temperaturverlauf für die Einheit, in der außer der
Logik AdaptiveFunction Plus auch die Funktion Virtual Tank aktiv ist,
weniger hysteretisch und langfristig stabil ist, mit
Durchschnittstemperaturwerten, die näher am Betriebssollwert liegen,
als die einer Einheit ohne die Funktion Virtual Tank. Außerdem kann
man beobachten, dass sich der Verdichter der Einheit mit Logik
AdaptiveFunction Plus und Virtual Tank in der gleichen Zeitspanne
weniger oft einschaltet. Dies bringt offensichtliche Vorteile was
Stromverbrauch und Systemzuverlässigkeit betrifft, mit sich.
ACM Autotuning Compressor Management
AdaptiveFunction Plus gestattet es den Einheiten Y-Pack, sich
eigenständig an die Anlage anzupassen, in die sie eingebunden sind,
und so immer die besten Betriebsparameter des Verdichters bei den
verschiedenen Lastbedingungen zu bestimmen.
Während der ersten Betriebsphasen gestattet es die spezielle Funktion
"Autotuning" den Einheiten Compact-Y mit AdaptiveFunction Plus,
die Eigenschaften der thermischen Trägheit zu erlernen, die die
Anlagendynamik steuern. Die Funktion aktiviert sich automatisch beim
ersten Einschalten der Einheit und führt einige voreingestellte
Betriebszyklen aus, in denen die Informationen über den Verlauf der
Wassertemperatur verarbeitet werden. So können die physikalischen
Eigenschaften der Anlage geschätzt werden und somit der optimale
Wert der Kontrollparameter bestimmt werden.
Am Ende dieser Anfangsphase des Selbstlernens bleibt die Funktion
FC
"Autotuning" aktiv und gestattet die schnelle Anpassung der
Kontrollparameter an jede Veränderung des Wasserkreislaufs und
somit der Wassermenge in der Anlage.
77
ABSCHNITT I: BENUTZER
4000
5000
6000
7000
T1
t
8000
