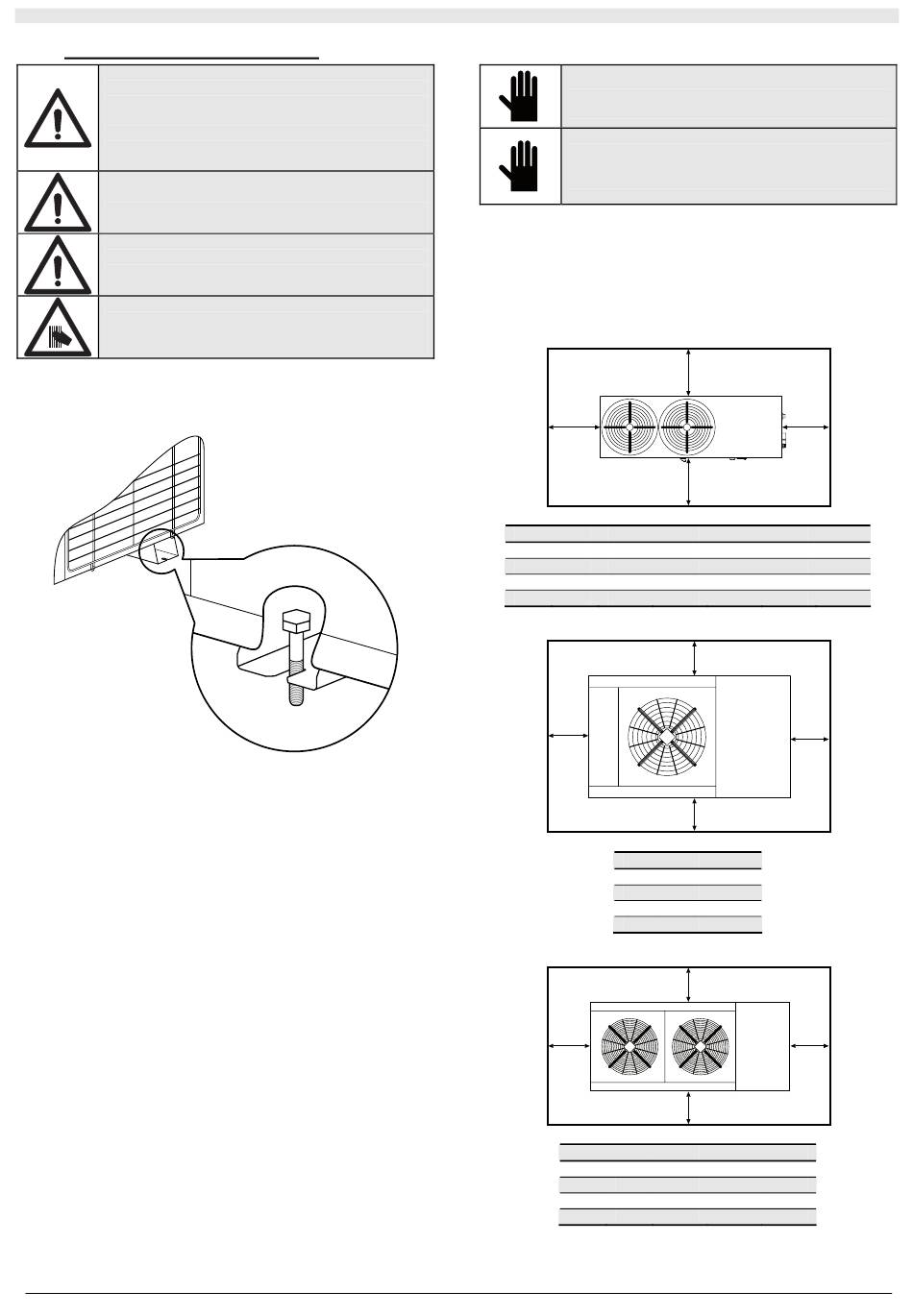

II.4
INSTALLATIONSANWEISUNGEN
GEFAHR!
Die Installation darf ausschließlich von erfahrenen
Technikern ausgeführt werden, die nachweislich zu
Arbeiten an Kälte- und Klimaanlagen befähigt sind.
Eine falsche Installation kann Ursache für einen
schlechten Betrieb der Einheit mit daraus
folgerndem erheblichem Leistungsabfall sein.
GEFAHR!
Der Installateur ist verpflichtet, alle zum Zeitpunkt
der Aufstellung geltenden lokalen und nationalen
Bestimmungen einzuhalten.
GEFAHR!
Die Maschine bei Installation an einem für Personen
unter 14 Jahren zugänglichen Ort durch ein Schloss
sichern.
GEFAHR!
Einige interne Teile der Einheit können
Schnittwunden verursachen. Geeignete
Schutzkleidung benutzen.
Falls die Einheit nicht auf Schwingungsdämpfern (KSA) installiert wird,
muss sie auf dem Boden durch Dübel mit metrischem Gewinde M12
fest verankert werden. Zu diesem Zweck sind auf dem Untergestell
Langlöcher angebracht.
II.4.1
ANFORDERUNGEN AN DEN
INSTALLATIONSORT
Die Wahl des Installationsortes muss in Übereinstimmung mit der Norm
EN 378-1 und den Vorschriften der Norm EN 378-3 vorgenommen
werden. Am Installationsort muss in jedem Fall die Gefahr eines
versehentlichen Austretens des Kältemittels der Einheit in Betracht
gezogen werden.
II.4.1.1
Außeninstallation
Die für die Außeninstallation vorgesehenen Maschinen müssen so
aufgestellt werden, dass etwaige Kältemittelaustritte sich nicht im
Inneren von Gebäuden ausbreiten und so die Gesundheit gefährden
können.
Wenn die Einheit auf Balkonen oder auf Gebäudedächern installiert
wird, müssen die notwendigen Vorkehrungen getroffen werden, damit
ein etwaiger Gasaustritt sich nicht über Belüftungssysteme, Türen oder
ähnliche Öffnungen ausbreiten kann.
Falls die Einheit aus ästhetischen Gründen zwischen gemauerten
Wänden installiert wird, muss eine ausreichende Belüftung vorhanden
sein, damit es nicht zu einer gefährlichen Konzentration von
Kältemittelgasen kommt.
II.4.2
FREIRÄUME, AUFSTELLUNG
WICHTIG!
Vor der Installation der Einheit die zulässigen
Geräuschpegel des Standortes überprüfen.
WICHTIG!
Bei der Aufstellung der Einheit die erforderlichen
Freiräume einhalten und dabei den freien Zugang
zu den Strom- und Wasseranschlüssen
berücksichtigen.
Die Maschine ist zur Außenaufstellung bestimmt. Bei der Aufstellung
der Einheit die erforderlichen Freiräume einhalten und dabei den freien
Zugang zu den Strom- und Wasseranschlüssen berücksichtigen. Die
korrekte Aufstellung der Maschine erfordert ebenfalls deren Nivellierung
und eine Stellfläche mit einer für das Gewicht der Maschine
ausreichenden Tragfähigkeit, sie kann nicht auf Bügeln oder
Wandborden installiert werden.
L4
Modell
118
L1
mm
800
L2
mm
1000
L3
mm
800
L4
mm
800
L4
L4
Modell
L1
L2
L3
L4
100
ABSCHNITT I: BENUTZER
Modelle 118÷135
L1
L3
121
128
131
800
800
800
1000
1000
1000
800
800
800
800
800
800
Modell 140
L1
L3
Modell
140
L1
mm
800
L2
mm
1000
L3
mm
800
L4
mm
800
Modelle 253÷270
L1
L3
253
261
270
mm
800
800
800
mm
1000
1000
1000
mm
800
800
800
mm
800
800
800
L2
135
800
1000
800
800
L2
L2
