I.4.2 INFORMAZIONI SUI RISCHI RESIDUI E
PERICOLI CHE NON POSSONO ESSERE
ELIMINATI
IMPORTANTE!

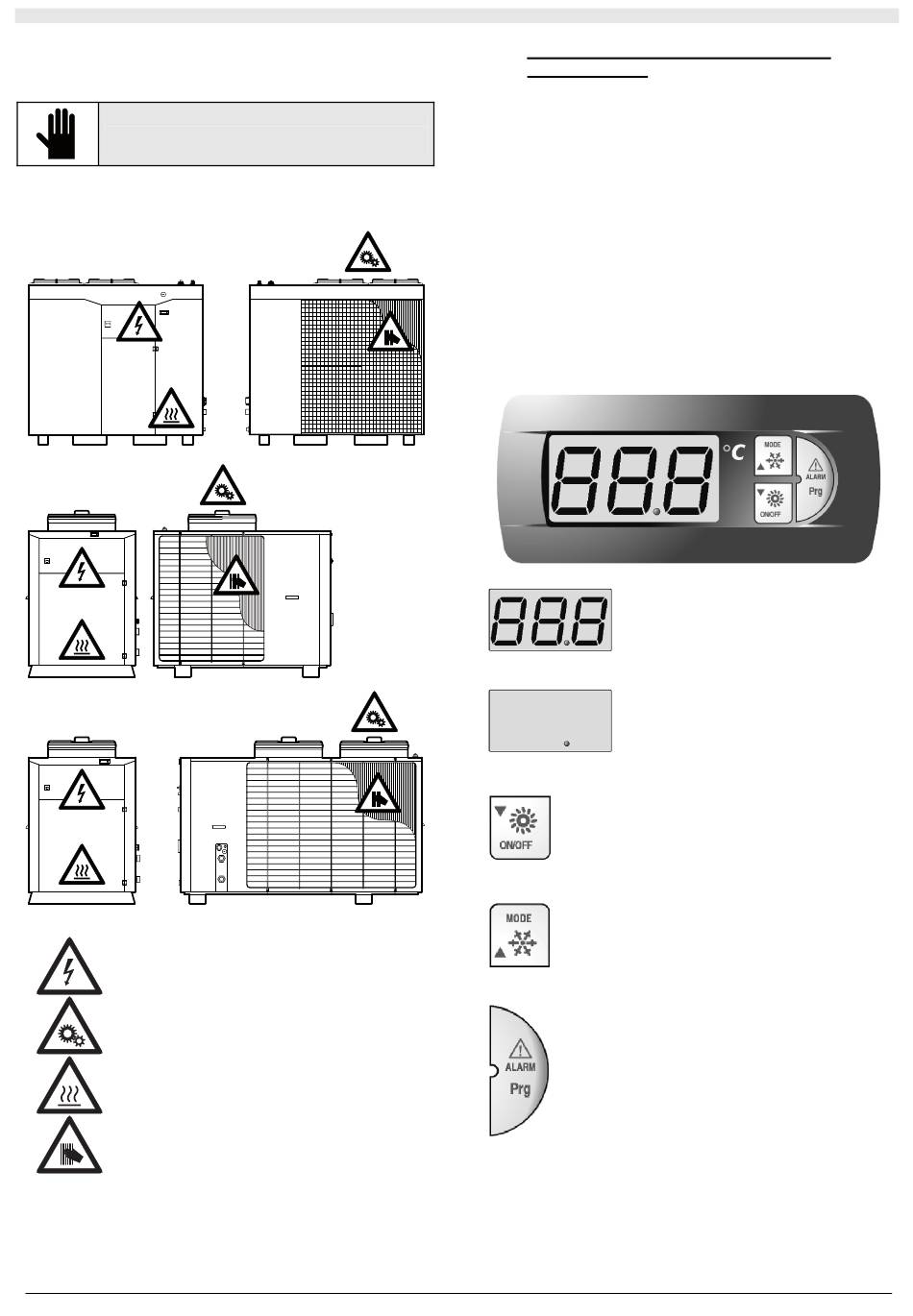

Prestare la massima attenzione ai simboli e alle
indicazioni poste sulla macchina.
Nel caso in cui permangano dei rischi malgrado tutte le disposizioni
adottate, sono state applicate sulla macchina delle targhette adesive
secondo quanto indicato nella norma "ISO 3864".
I ON
I ON
ON
Indica la presenza di componenti in tensione.
Indica la presenza di organi in movimento
(cinghie, ventilatori).
Indica la presenza di superfici calde (circuito
frigorifero, testate dei compressori).
Indica la presenza di spigoli acuminati in
corrispondenza delle batterie alettate.
I.5 DESCRIZIONE DEL CONTROLLO PER I
MODELLI ASP1
I comandi sono costituiti dall'interruttore generale, dagli interruttori
automatici e dal pannello interfaccia utente accessibili sulla macchina.
I.5.1 INTERRUTTORE GENERALE
Dispositivo di sezionamento dell'alimentazione a comando manuale del
tipo «b» (rif. EN 60204-1 § 5.3.2).
I.5.2 INTERRUTTORI AUTOMATICI
• Interruttore automatico a protezione del compressore
L'interruttore permette l'alimentazione e l'isolamento del circuito di
potenza del compressore.
• Interruttore automatico a protezione della pompa
L'interruttore permette l'alimentazione e l'isolamento delle pompe.
• Interruttore automatico a protezione del ventilatore (modelli
140÷270)
L'interruttore permette l'alimentazione e l'isolamento dei ventilatori.
I.5.3 TASTIERA DI COMANDO INSTALLATA A
BORDO MACCHINA
LED Inverno - Tasto ON/OFF, DOWN:
Il tasto consente l'accensione o lo spegnimento
dell'unità e permette lo scorrimento in basso della lista
dei parametri, dei valori visualizzati e degli eventuali
codici di allarme.
LED Estate - Tasto MODE, UP:
Il led verde acceso indica che l'unità sta funzionando
in ciclo di raffreddamento.
Il tasto consente di selezionare il modo di
funzionamento dell'unità (ciclo estivo o invernale) e
permette lo scorrimento in alto della lista dei parametri,
dei valori visualizzati e degli eventuali codici degli
allarmi.
Led Alarm - Tasto ALARM, PRG:
Il led rosso acceso indica la presenza di almeno una
situazione di allarme nella macchina. Il tasto consente
la programmazione della macchina, la visualizzazione
dei codici degli allarmi intervenuti ed il reset degli
stessi.
Dalla tastiera a display installata a bordo macchina è possibile
accedere ai parametri su tre livelli: utente, assistenza tecnica e
costruttore. I livelli di assistenza tecnica e costruttore sono protetti da
password.
8
SEZIONE I: UTENTE
Display:
visualizza i valori di tutti i parametri (es.
temperatura acqua in uscita, ecc.) e i codici
degli eventuali allarmi.
LED alimentazione:
indica, a macchina spenta, che l'unità è
elettricamente sotto tensione. Se
lampeggiante con unità accesa indica che il
compressore è fermo per rispetto delle
temporizzazioni di sicurezza. Il led è usato
anche come separatore decimale nelle
indicazioni di temperatura.
