MONTAGE/DEMONTAGE DES SCHIENENADAPTERS
DER TLR MUSS VOR DER AUSFÜHRUNG DIESER SCHRITTE VON DER FEUERWAFFE ENTFERNT WERDEN.
Der TLR wird mit installiertem Schienenschlüssel und einer Reihe weiterer Schlüssel geliefert. Wenn der Schlüssel
nicht korrekt ist, wählen Sie einen Schlüssel aus, mit dem Ihr TLR sicher an der Waffe befestigt wird. Achten Sie
dabei besonders auf die Breite des Schlüssels und des Schienenschlitzes, die Funktion des Schalters und darauf,
dass der Abzugsbügel nicht beeinträchtigt wird usw. Weitere Informationen finden Sie im Kompatibilitätsliste für
Konfigurationen, die von Streamlight getestet und genehmigt wurden.
ES MUSS AUF JEDEN FALL EIN ADAPTER VERWENDET WERDEN, DA DER TLR SONST VOM RÜCKSTOSS VON
DER WAFFE RUTSCHT.

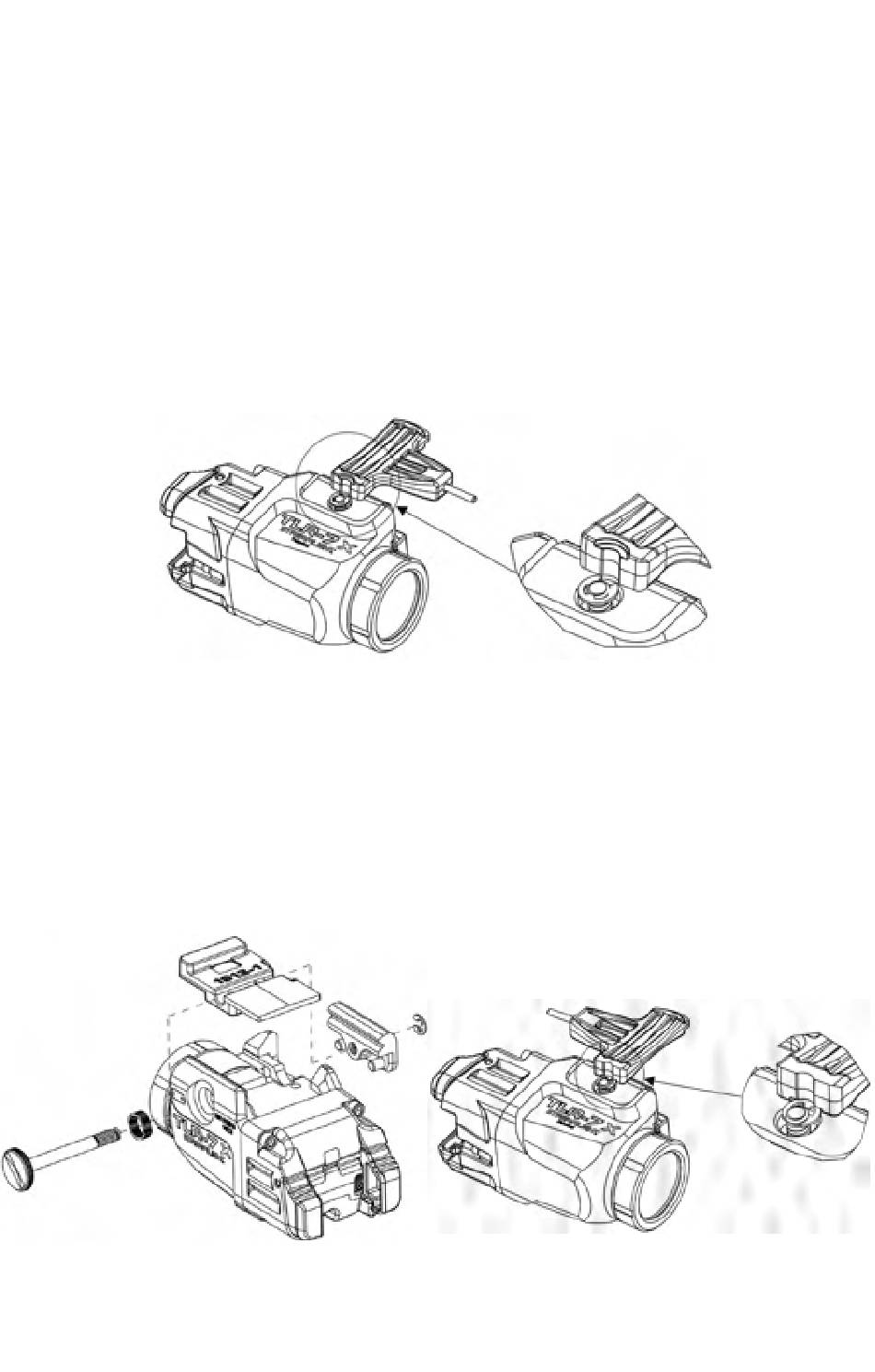

Demontage des Schienenadapters
1. Ziehen Sie den Spannbolzen der Schienenhalterung ganz fest.
2. Der Sicherungsring wird am Ende des Spannbolzens der Schienenhalterung zugänglich (nicht ab Werk installiert).
3. Halten Sie die Sicherungsringseite des Mehrfachwerkzeugs mit zur Linse zeigendem Stift an den Sicherungsring
und drücken Sie den Sicherungsring von der Spannschraube der Schienenhalterung. Das Werkzeug muss gegen
das offene Ende des Sicherungsrings drücken.
4. Lösen Sie die Spannschraube der Schienenhalterung und ziehen Sie ihn vollständig heraus (die Spannfeder
muss bei der Spannschraube der Schienenhalterung verbleiben).
Montage des Schienenadapters
1. Lösen Sie die Spannschraube der Schienenhalterung und ziehen Sie sie vollständig heraus (die Spannfeder
muss bei der Spannschraube der Schienenhalterung verbleiben).
2. Setzen Sie den Adapter in die Nut zwischen dem beweglichen Teil der Schienenhalterung und der festen Seite.
Hinweis: Der Adapter ist passend, wenn die Spannschraube der Schienenhalterung eingeschraubt werden kann.
3. Stecken Sie die Spannschraube der Schienenhalterung durch die feste Seite der Schienenhalterung und durch
den Adapter hindurch ein und ziehen Sie sie an der beweglichen Seite der Halterung fest.
4. Ziehen Sie die Spannschraube der Schienenhalterung an der festen Seite der Schienenhalterung vollständig fest.
5. Legen Sie den Sicherungsring so auf die bewegliche Schienenhalterung, dass das offene Ende an der Kerbe am
Gewindeteil der Spannschraube der Schienenhalterung liegt.
6. Halten Sie die Sicherungsringseite des Mehrfachwerkzeugs mit zum Schalter zeigendem Stift an dem Sicher-
ungsring und drücken Sie den Sicherungsring ein, bis er einrastet.
