INSTALLATION/RETRAIT DE LA CLÉ DE RAIL
LA TLR DOIT ÊTRE RETIRÉE DE L'ARME À FEU AVANT DE POUVOIR EFFECTUER CETTE PROCÉDURE.
Le TLR est livré avec une clé de rail installée et une variété d'autres clés incluses. Si la clé n'est pas correcte,
sélectionnez une clé qui fixera solidement votre TLR à l'arme en tenant particulièrement compte de : la largeur de
la clé et de la fente du rail, le fonctionnement de l'interrupteur et la non-interférence avec le pontet, etc. Reportez-
vous au Liste de compatibilité pour les configurations testées et approuvées par Streamlight.
IL EST IMPÉRATIF D'UTILISER UNE CLÉ, SINON LA TLR RISQUE DE GLISSER ET DE SORTIR DU RAIL DE
L'ARME À FEU SOUS L'EFFET DU RECUL.

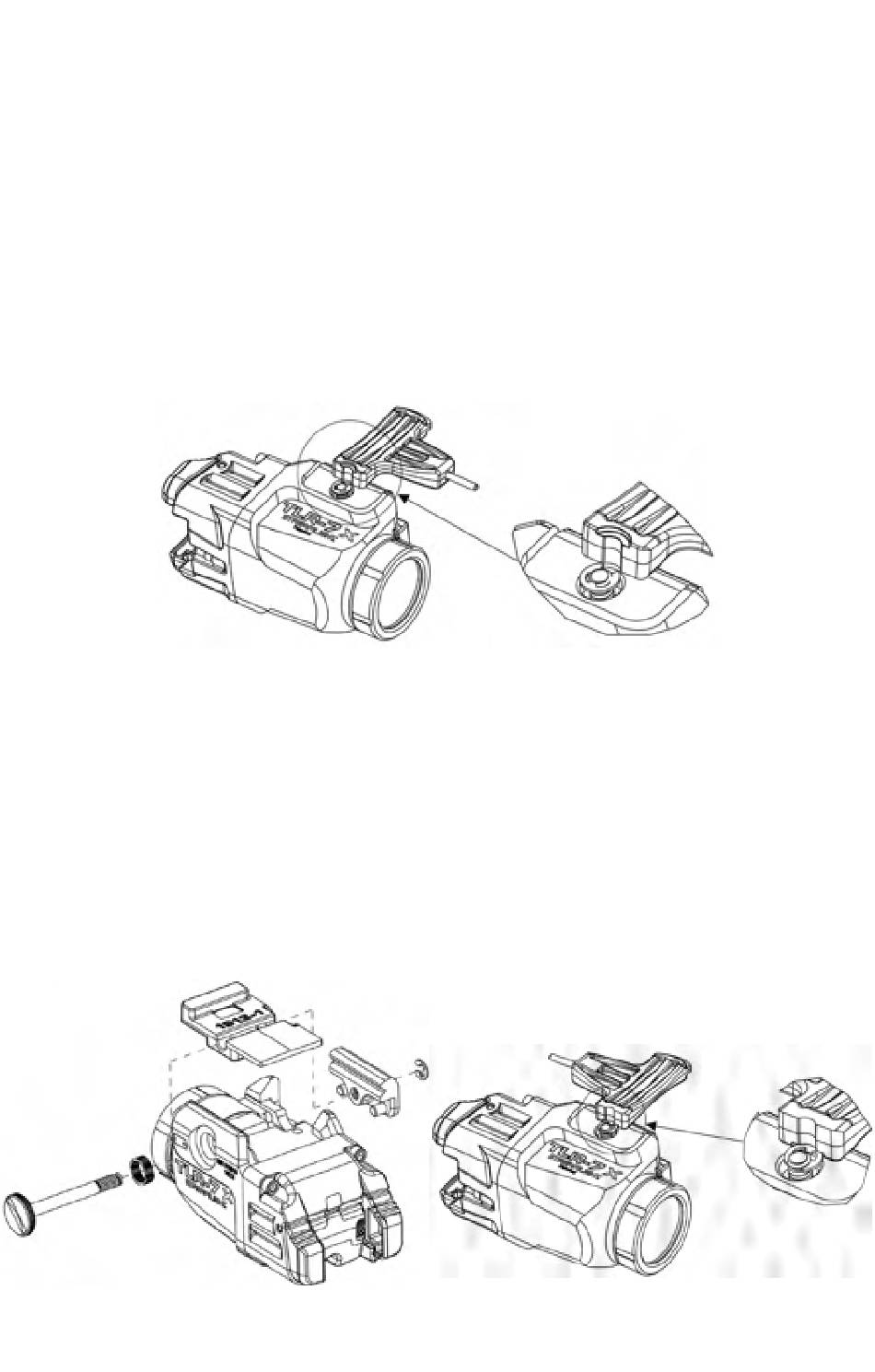

Retrait de la clé de rail
1. Serrez à fond le boulon de tension de la bride de rail.
2. L'e-clip sera alors accessible à l'extrémité du boulon de tension de la bride de rail (qui n'est pas monté en usine).
3. Alignez le côté e-clip de l'outil polyvalent sur la goupille orientée vers l'optique et appliquez une pression pour dégager
l'e-clip du boulon de tension de la bride de rail. L'outil doit exercer une pression contre l'extrémité ouverte de l'e-clip.
4. Dévissez le boulon de tension de la bride de rail et retirez-le entièrement (le ressort de tension doit suivre le
boulon de tension de la bride de rail).
Installation de la clé de rail
1. Dévissez le boulon de tension de la bride de rail et retirez-le entièrement (le ressort de tension doit suivre le
boulon de tension de la bride de rail).
2. Placez la clé dans la fente entre la partie mobile de la bride de rail et le côté fixe. Remarque : La clé est
convenablement mise en place lorsque le boulon de tension de la bride de rail peut être installé.
3. Insérez le boulon de tension de la bride de rail par le côté fixe de la bride de rail, par la clé et serrez pour fixer à
la partie mobile de la bride.
4. Serrez à fond le boulon de tension de la bride de rail contre le côté fixe de la bride de rail.
5. Positionnez l'e-clip sur la bride de rail mobile et alignez l'extrémité ouverte sur la rainure de la partie filetée du
boulon de tension de la bride de rail.
6. Alignez le côté e-clip de l'outil polyvalent sur la goupille orientée vers le commutateur et poussez l'outil jusqu'à
ce que l'e-clip s'enclenche en place.
