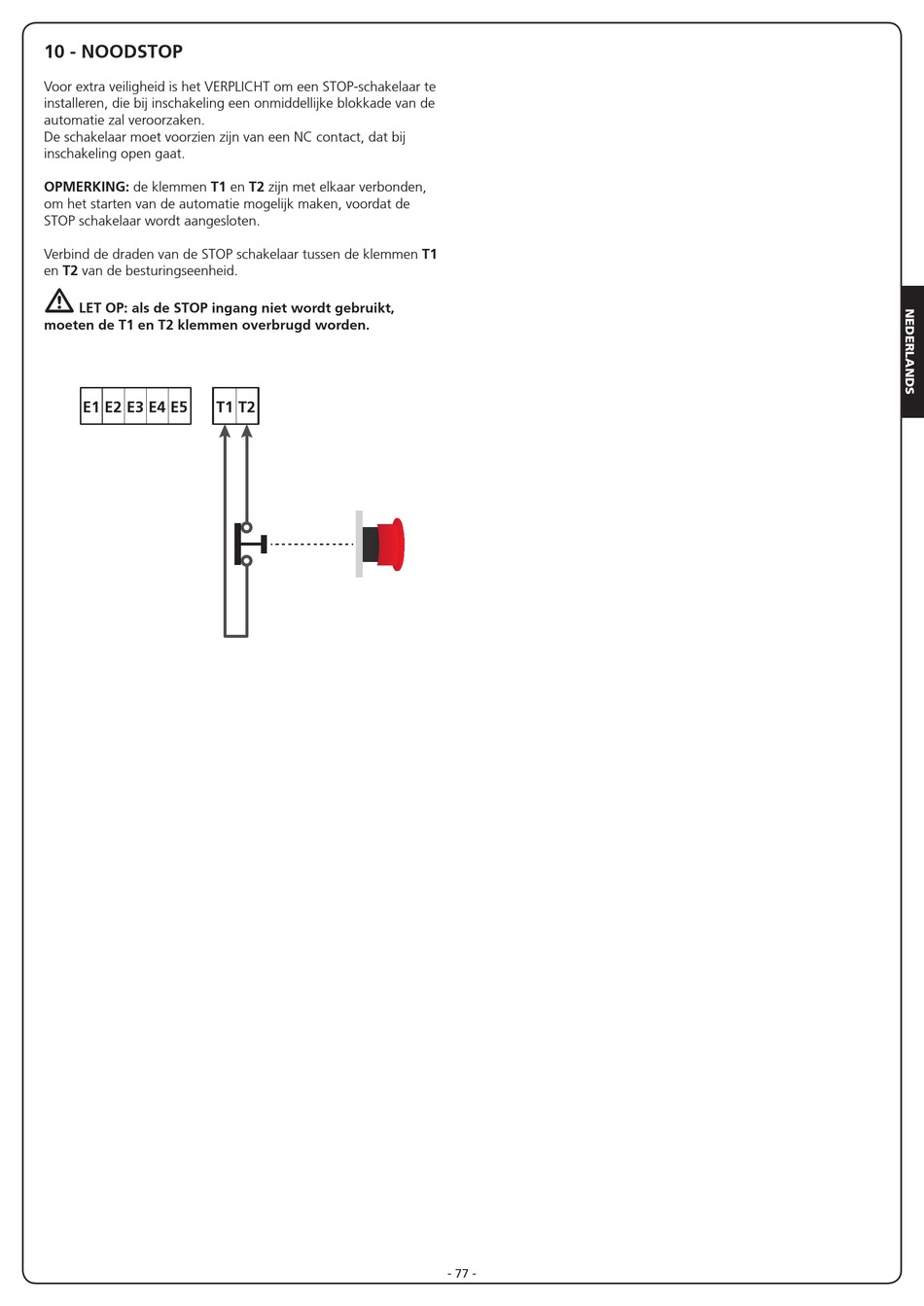

10 - NOODSTOP
Voor extra veiligheid is het VERPLICHT om een STOP-schakelaar te
installeren, die bij inschakeling een onmiddellijke blokkade van de
automatie zal veroorzaken.
De schakelaar moet voorzien zijn van een NC contact, dat bij
inschakeling open gaat.
OPMERKING: de klemmen T1 en T2 zijn met elkaar verbonden,
om het starten van de automatie mogelijk maken, voordat de
STOP schakelaar wordt aangesloten.
Verbind de draden van de STOP schakelaar tussen de klemmen T1
en T2 van de besturingseenheid.
m
LET OP: als de STOP ingang niet wordt gebruikt,
moeten de T1 en T2 klemmen overbrugd worden.
E1 E2 E3 E4 E5
T1 T2
- 77 -
