maco DT130 4/18 Bedienungsanleitung
Ecklager links titan - s
Quicklinks
225376 - Ecklager DT130 4/18 links Titan - S

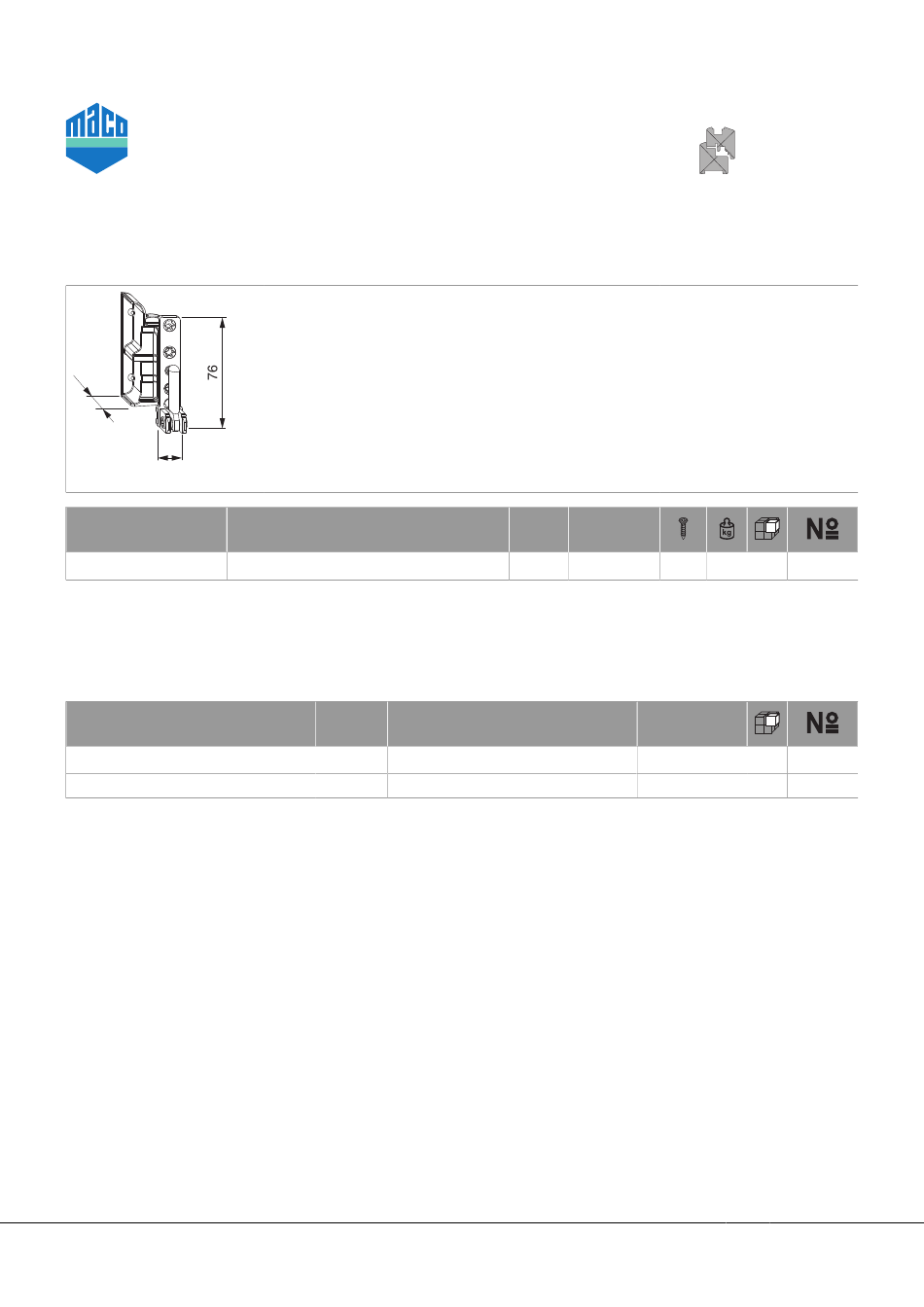

Technische Zeichnung
20
17
Titan
1)
Bei Flügelgewicht über 100 kg oder einer Rohdichte von unter 0,62 g/cm³ Senkkopfschraube 4 x 40 mm unter dem Ecklager flächenbündig eindrehen!
2)
Bei 24,5 mm Frästiefe, Unterlage Art. Nr. 360464 verwenden!
3)
Bei 22 mm Frästiefe, Unterlage Art. Nr. 366541 verwenden!
Lehren
Fräsrahmen für Eck- und Scherenlager
Fräseinlage für Eck- und Scherenlager
1)
Fräsplatten Art. Nr. 101551, Art. Nr. 101550, Art. Nr. 102890 extra bestellen.
Datum: 04.09.2023
Holz
DT FR16/AR27
Holz
DT FR16/AR27
Technischer Online-Katalog MACO - MULTI-MATIC
links
4/18
4
4L/18Ü/9V
130
50
1) 2) 3)
225376
1
206751
)
1
101550
1 / 6
Verwandte Anleitungen für maco DT130 4/18
Inhaltszusammenfassung für maco DT130 4/18
- Seite 1 225376 - Ecklager DT130 4/18 links Titan - S Technische Zeichnung Titan links 4/18 1) 2) 3) 225376 Bei Flügelgewicht über 100 kg oder einer Rohdichte von unter 0,62 g/cm³ Senkkopfschraube 4 x 40 mm unter dem Ecklager flächenbündig eindrehen! Bei 24,5 mm Frästiefe, Unterlage Art.
- Seite 2 225376 - Ecklager DT130 4/18 links Titan - S Anwendungsdiagramme 40 kg/m² 2600 2400 2200 2000 1800 1600 1400 1200 ≤ 130 kg 1000 ≤ 3,0 m² ≤ 30 kg ≤ 1,0 m² 1000 1200 1400 1600 1650 •...
- Seite 3 225376 - Ecklager DT130 4/18 links Titan - S Bohrbild 4/18 4/18 unten 12L Ø34 Ø34 1. bei 9V Frästiefe 20 mm / bei 13V Frästiefe 24,5 mm 1. bei 9V Frästiefe 20 mm / bei 13V Frästiefe 24,5 mm ...
- Seite 4 225376 - Ecklager DT130 4/18 links Titan - S Stützschraube 1. Bohrung für Stützschrauben 2. Senkkopfschraube 4 x 40 mm bündig eindrehen. • Bei Flügelgewicht über 100 kg oder einer Rohdichte von unter 0,62 g/cm3 ! 15Ü 18Ü...
- Seite 5 225376 - Ecklager DT130 4/18 links Titan - S Freimaß Bei Verwendung einer Abdeckkappe verändert sich das Freimaß um + 1 mm. 4L / 15Ü 4L / 18Ü -0,5 12L / 18Ü 12L / 20Ü -0,5 ...
- Seite 6 225376 - Ecklager DT130 4/18 links Titan - S Montage • ACHTUNG: Das Ecklager erst nach Montage der Schließteile verschrauben, ansonsten können die Lehren nicht mehr angelegt werden! • Das Ecklager zuerst vorbohren, dann verschrauben! • Das Ecklager einsetzen und mit vier Schrauben festschrauben.
