Precor Resolute Selectorized Line Montageanleitung Seite 8

4
2
54
57
5
7
51
56
6
6
7
©2019 Precor Inc. | Abduktor RSL 621 | Montageanleitung
2 M12 x 35 mm Sechskantschrauben
57
2 Unterlegscheiben, 13 mm
54
Werkzeuge: Maulschlüssel, 19 mm
Drehmomentschlüssel
Werkzeug: Steckschlüssel, 13 mm, mit
Verlängerung
2
Werkzeug: Sechskantschlüssel, 5 mm, mit
Verlängerung
1 Verbindungsstange
6
2 37 M12 x 40 mm Passschrauben
Werkzeug: Sechskantschlüssel, 8 mm
37
37
Werkzeug: Maulschlüssel, 19 mm

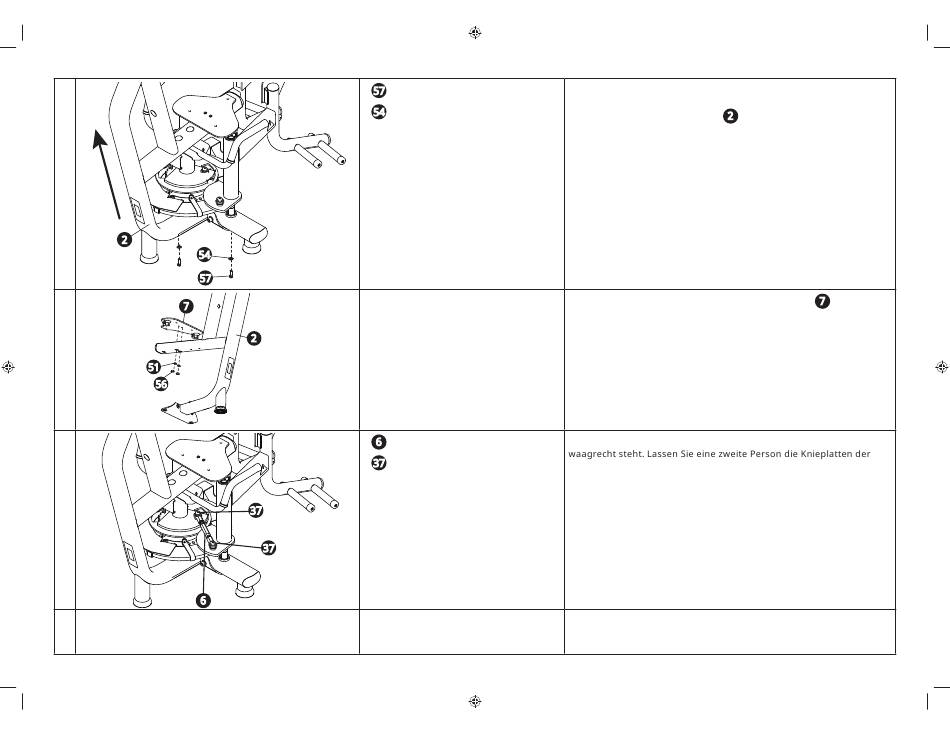

Stellen Sie nun sicher, dass die Befestigungselemente aus Schritt 1 der
Montage des Rahmens vollständig angezogen werden. Bitten Sie die
zweite Person, den Hauptrahmen leicht anzuheben. Befestigen Sie
2
die unteren Wellen der Beinelemente von unten am Hauptrahmen.
Ziehen Sie sie zusammen mit den Rahmenschrauben aus Schritt 4 der
Montage des Rahmens vollständig an.
Ziehen Sie alle M12-Befestigungselemente auf ein Drehmoment
von 75 Nm (55 ft-lb) an.
Ziehen Sie die Sicherungsmuttern unter der Sitzplatte
an, die Sie in Schritt 2 der Rahmenmontage angebracht haben
Ziehen Sie die Distanzringschrauben aus den Schritten 3 und 4
unter dem Sitz oberhalb der Beinelemente an. Ziehen Sie auf ein
Drehmoment von 12 Nm (9 ft-lb) fest.
Entfernen Sie das vorübergehend angebrachte Befestigungsele-
ment vorne auf der Sitzplatte.
Stellen Sie die runden Rahmenfüße so ein, dass der Rahmen
Beinelemente vorsichtig so zusammendrücken, dass sich die unteren
Fußstangen berühren und zentriert zum Sitz ausgerichtet sind.
Befestigen Sie die Verbindungsstange an den Platten, wie abgebildet.
Sind die Füße nicht zentriert, so verstellen Sie die Verbindungsstange
nach Bedarf, um die Fußstangen zu zentrieren, und ziehen Sie die
Befestigungsmittel dann fest.
vollständig
7
.
8
