Precor Resolute Selectorized Line Montageanleitung Seite 13

9
55
33
10
41 mm
11
12
©2019 Precor Inc. | Abduktor RSL 621 | Montageanleitung
1 Unterlegscheibe, Gummi
33
1 55 Unterlegscheibe, silbern,
13,5 mm Innendurchmesser x 35 mm
Außendurchmesser
Werkzeug: Drehmomentschlüssel
1 Gewichtaufkleber
20

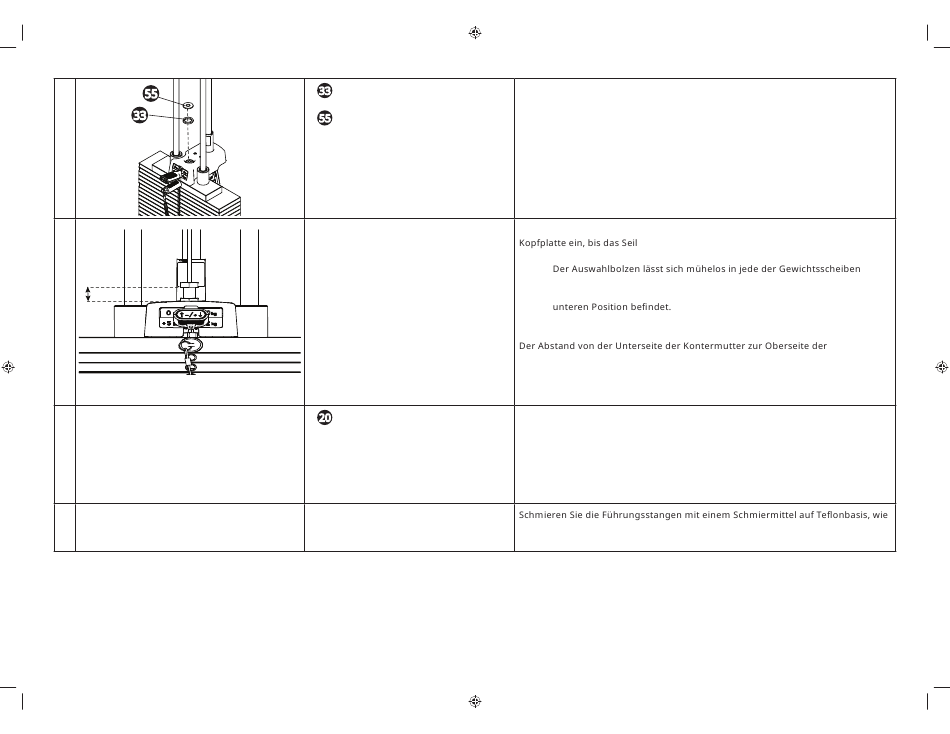

Platzieren Sie die Unterlegscheiben oben im Seilanschluss im Zusatzgewichtsgriff.
Schließen Sie das Seil am Gewichtsblock an. Drehen Sie die Schraube in die
ALLE nachstehend genannten Anforderungen erfüllt.
• Das oberste Gewicht beginnt, sich vom zweiten Gewicht zu lösen.
•
einführen.
• Das Zusatzgewicht ist eingerastet, wenn sich die Verriegelung in der
• Mindestens sechs Gewindedrehungen der Seilschraube ragen in den
Auswahlbolzen des Zusatzgewichts hinein.
Unterlegscheibe sollte nicht mehr als 41 mm (1,61 Zoll) betragen.
Ziehen Sie die Feststellschraube am Auswahlbolzen auf ein Drehmoment von
81 Nm (50 ft-lb) an.
Entfernen Sie die Rückseite der Aufkleber. Richten Sie die Löcher oben in den
Aufklebern und das oberste Gewicht aneinander aus und stecken Sie den Bolzen
in das Loch. Entfernen Sie den Bolzen und stecken Sie ihn in ein tiefer gelegenes
Aufkleberloch. Richten Sie die Aufkleber bei Bedarf neu aus und drücken Sie sie
dann fest auf die Gewichte. Rubbeln Sie sie kräftig und gründlich fest. Ziehen
Sie den Extra-Aufkleber ab und reiben Sie noch einmal über die verbleibenden
Aufkleber.
z. B. Tri-Flow Superior Lubricant. Entfernen Sie etwaige Rückstände mit einem
sauberen Lappen oder Tuch.
13
