Precor Resolute Selectorized Line Montageanleitung Seite 11

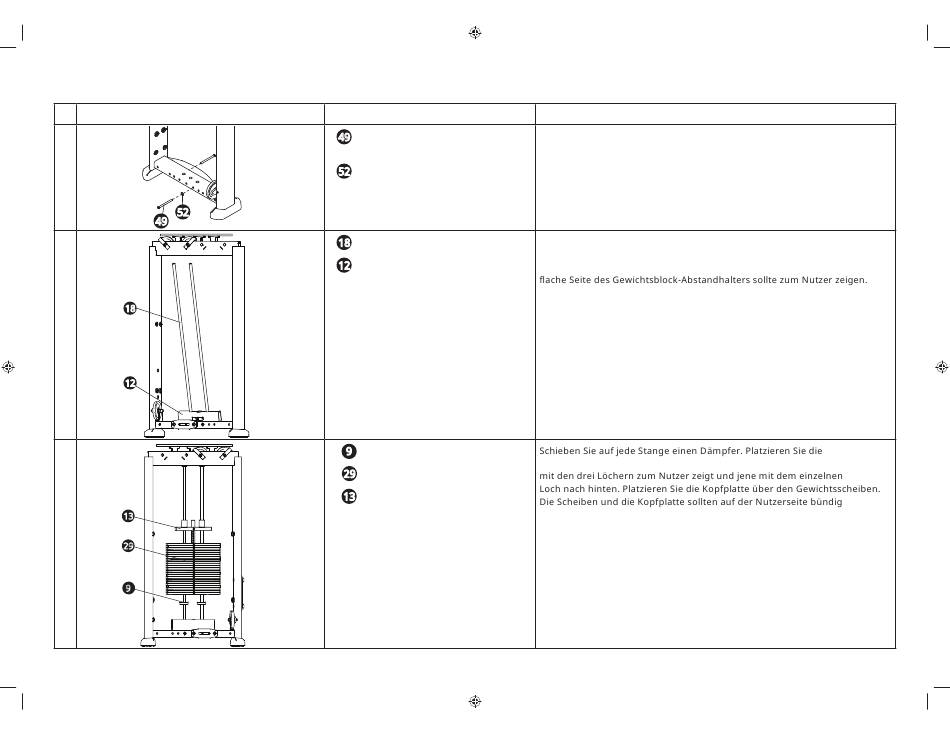

Fertigstellen des Gewichtsblock-Turms
Abbildung
1
52
49
2
18
12
3
13
29
9
©2019 Precor Inc. | Abduktor RSL 621 | Montageanleitung
Befestigungsmaterial
2 M10 x 125 mm Halbrundkopfschrau-
49
ben mit Innensechskant
1 Unterlegscheibe, 11 mm
52
Werkzeug: Sechskantschlüssel, 6 mm
2 Führungsstangen
18
1 Gewichtsblock-Abstandshalter, 3 Zoll
12
2 9 Stoßschützer
19 4,5 kg (10 lb) Gewichtsscheiben
29
1 Deckplattenbaugruppe
13
Anweisungen
Entfernen Sie die in Schritt 1 der Montage des Rahmens montierten
Führungsstangen-Befestigungselemente.
Richten Sie den Gewichtsblock-Abstandhalter über den Löchern in der Basis
des Turms aus. Führen Sie zwei Gewichtsführungsstangen ein und neigen Sie
sie etwa 15 cm (6 Zoll) nach außen, um Platz für die Gewichte zu schaffen. Die
Gewichtsscheiben auf den Stangen. Achten Sie darauf, dass die Seite
ausgerichtet sein.
