Precor Resolute Selectorized Line Montageanleitung Seite 10

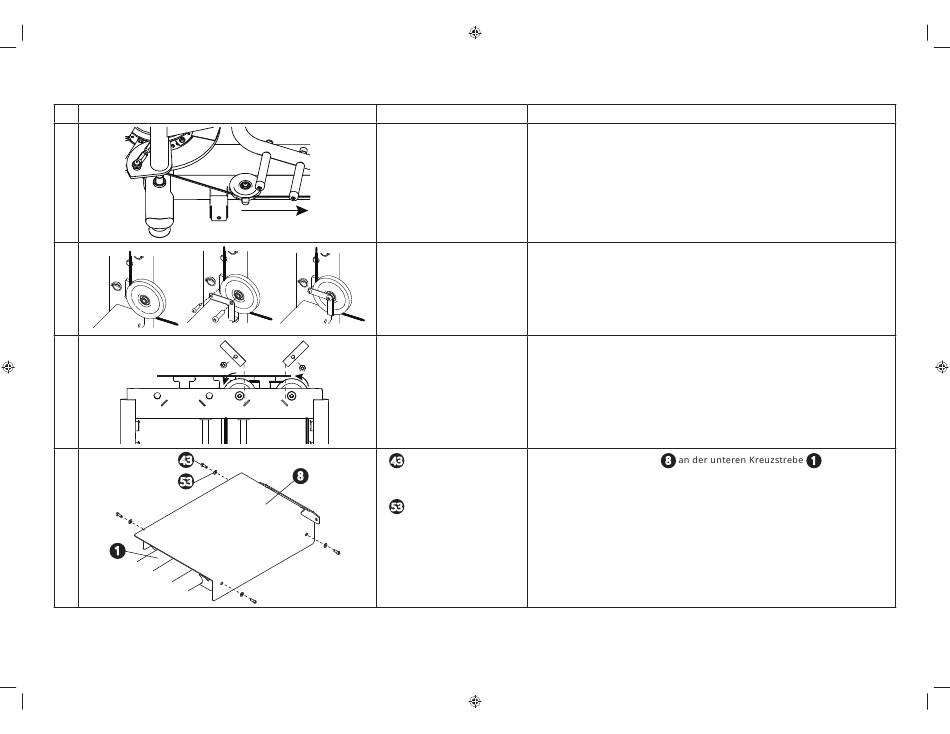

Seilführung
Abbildung
1
2
3
4 43
53
1
©2019 Precor Inc. | Abduktor RSL 621 | Montageanleitung
Befestigungsmaterial
Werkzeuge:
Sechskantschlüssel, 8 mm
Sechskantschlüssel, 4 mm
Werkzeuge:
Sechskantschlüssel, 8 mm
Maulschlüssel, 19 mm
Drehmomentschlüssel
4 M10 x 25 mm
43
Zylinderkopfschrauben mit
8
Innensechskant
4 Unterlegscheiben,
53
11 mm, schwarz
Werkzeuge:
Sechskantschlüssel, 8 mm
Drehmomentschlüssel
Anweisungen
Führen Sie das Seil durch die Seilrolle an der unteren Querstrebe. Schieben Sie
das Seil durch die Seilhalterung und führen Sie es um die Seilrollenrille herum.
Um das Seil um die untere Seilrolle am Gewichtsblock-Turm zu führen,
entfernen Sie die Seilhalterung. Führen Sie das Seil um die Seilrolle und
bringen Sie die Seilhalterung wieder an.
Um das Seil zu den oberen Seilrollen am Gewichtsblock-Turm zu führen,
entfernen Sie die Seilhalterungen, führen Sie die Seile um die Rollen und
bringen Sie die Halterungen wieder an. Ziehen Sie auf ein Drehmoment von
67 Nm (50 ft-lb) fest.
Befestigen Sie die Fußplatte
8
auf ein Drehmoment von 57 Nm (42 ft-lb) fest.
. Ziehen Sie
1
10
